Tabela de tamanhos de tubos HDPE: Referência completa de DN20 a DN2000mm para engenheiros e compradores

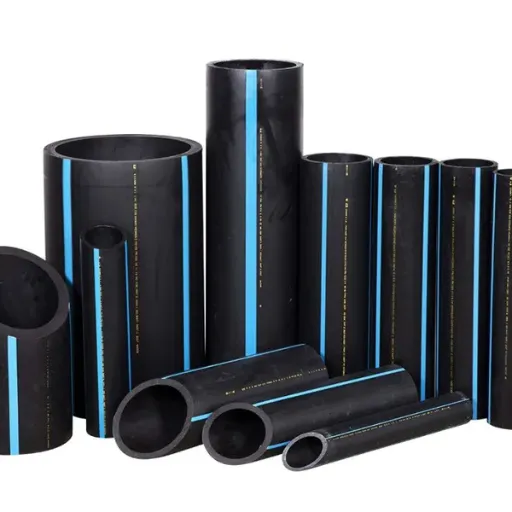

Um gráfico de tamanhos de tubos HDPE é uma referência padronizada que mapeia o diâmetro nominal (DN), o diâmetro externo (OD), a espessura da parede e a classificação de pressão em uma tabela de consulta rápida. Para a maioria dos projetos municipais e industriais, os engenheiros trabalham com tubos PE100 de DN20mm a DN2000mm com classificações SDR de SDR 11 a SDR 41, dependendo da classe de pressão e da aplicação.

E se sua equipe de projeto pedir tubos com base em um palpite em vez de um gráfico verificado? Em 2023, um empreiteiro na Nigéria perdeu três semanas em uma instalação de abastecimento de água porque a lista de compras misturou referências DN110 e OD110. Os tubos chegaram. As conexões não combinavam.

O atraso custou mais do que o material em si. Este guia evita esse problema. Você aprenderá como ler um gráfico de tamanhos de tubos HDPE, como as normas ISO, ASTM e EN diferem e como selecionar o diâmetro e o SDR corretos para sua aplicação.

Pontos principais

• Os tamanhos de tubos HDPE são listados pelo diâmetro nominal (DN), mas o OD e a espessura da parede mudam com o SDR e a classe de pressão.

• As faixas comuns municipais e industriais vão de DN20mm a DN2000mm; diâmetros maiores usam perfil espiral ou construção fabricada.

• O tubo PE100 SDR 11 suporta pressão de 16 bar; o SDR 17 suporta 10 bar; o SDR 26 suporta 6 bar em aplicações de água padrão.

• A ISO 4427, ASTM D3035 e EN 12201 usam convenções de dimensionamento diferentes; sempre combine a tabela com as especificações do seu projeto.

• Qingdao Yongke Machinery produz equipamentos de fabricação de tubos HDPE de DN300mm a DN5000mm para infra-estrutura de grande diâmetro.

Por que um gráfico de tamanhos de tubos HDPE é importante em todo projeto

Os tubos HDPE são vendidos por diâmetro nominal, mas o diâmetro externo real permanece fixo enquanto a espessura da parede varia de acordo com a classificação de pressão. Essa relação é o que torna o gráfico essencial. Sem ele, os compradores confundem DN com OD, especificam o SDR errado ou encomendam tubos que não podem suportar a pressão de projeto.

O gráfico também evita conflitos entre padrões internacionais. Um projeto especificado em tamanhos de tubos ISO 4427 usa DN métrico e classes SDR. Um projeto especificado em dimensões ASTM D3035 usa tamanho nominal de tubo em polegadas (IPS) e razão de dimensão (DR). O Plastics Pipe Institute publica orientação adicional sobre o projeto e a classificação de pressão de tubos de polietileno. Um gráfico que mostra ambos lado a lado mantém o fornecimento, a engenharia e a instalação alinhados.

Para fabricantes de tubos, o gráfico é igualmente importante. As linhas de produção são configuradas em torno de faixas de diâmetro externo, capacidades de espessura da parede e metas de SDR. Saber quais tamanhos sua linha de extrusão pode produzir determina sua cobertura de mercado.

Como ler um gráfico de tamanhos de tubos de HDPE e dimensões de tubos de HDPE

Cada gráfico de tamanhos de tubos de HDPE contém as mesmas colunas principais. Compreendê-las leva segundos e economiza horas depois.

Diâmetro Nominal do Tubo de HDPE (DN)

DN é o tamanho de referência interno aproximado em milímetros. Não é o diâmetro interno exato. Por exemplo, o tubo de HDPE DN110 tem um diâmetro externo de 110mm, mas o diâmetro interno depende da espessura da parede.

Diâmetro Externo (OD)

OD é a medida externa fixa do tubo. Na ISO 4427, o tubo DN110 tem um diâmetro externo de 110,0mm. No ASTM D3035, o tubo IPS de 4 polegadas tem um diâmetro externo de 114,3mm.

OD determina a compatibilidade das conexões. Sempre verifique o diâmetro externo antes de encomendar conexões ou equipamento de fusão.

Razão de Dimensão Padrão (SDR)

O SDR é igual ao OD dividido pela espessura mínima da parede. Um SDR mais baixo significa uma parede mais espessa e uma classificação de pressão mais alta. O tubo SDR 11 é um tubo de parede espessa e alta pressão. O tubo SDR 41 é um tubo de parede fina e baixa pressão.

Classificação de Pressão (PN)

PN significa Pressão Nominal e é expresso em bar. O tubo PE100 com SDR 11 é classificado PN16, ou aproximadamente 16 bar de pressão de trabalho a 20°C.

Espessura da Parede

A espessura da parede é calculada a partir do OD e do SDR. Para o tubo DN110 SDR 11, a espessura da parede é igual a 110 ÷ 11 = 10,0mm.

Tabela Padrão de Tubos PE100: DN20 a DN2000mm

A tabela abaixo resume as dimensões comuns de PE100 da ISO 4427 / EN 12201 para água e fluidos semelhantes. Sempre verifique com a última edição da norma relevante para o seu projeto.

Use esta tabela para verificar listas de compras, verificar o volume de frete e confirmar se sua linha de produção de tubos de HDPE pode lidar com o diâmetro externo e a faixa de espessura da parede que você planeja fabricar.

ISO 4427 vs ASTM D3035 vs EN 12201: Diferenças de dimensões

Não todas as tabelas de tamanhos de tubos de HDPE são intercambiáveis. Três principais padrões dominam o mercado, e cada um usa convenções ligeiramente diferentes.

ISO 4427 (Métrico, Global)

ISO 4427 abrange tubos de polietileno para abastecimento de água. Ele usa tamanhos nominais DN e valores de diâmetro externo métricos. As classes SDR são a principal forma de expressar a classificação de pressão. PE100 é o grau de material mais comum referenciado nos tamanhos de tubos ISO 4427.

EN 12201 (Europeu)

EN 12201 alinha-se closely com ISO 4427, mas adiciona requirements específicos para aplicações de água potável na Europa. As tabelas de dimensões são quase idênticas, mas as classificações de pressão e os protocolos de teste podem diferir.

ASTM D3035 (América do Norte)

O ASTM D3035 usa tamanhos nominais IPS em polegadas. Os valores do diâmetro externo diferem do ISO. Por exemplo, o HDPE IPS de 4 polegadas tem um diâmetro externo de 114,3 mm, enquanto o ISO DN110 tem um diâmetro externo de 110,0 mm.

O ASTM usa DR (Razão de Dimensão) em vez de SDR, embora o cálculo seja o mesmo. As dimensões do ASTM D3035 são comuns nos Estados Unidos, Canadá e mercados que seguem especificações baseadas em polegadas.

Quando um projeto referencia acessórios ASTM com tubos ISO, ou vice-versa, a incompatibilidade do diâmetro externo cria risco de falha na junção. Sempre alinhe a tabela com a especificação do projeto.

Tamanhos de tubos SDR, classificação de pressão e seleção de tubos

O SDR determina quanto pressão um tubo pode suportar. Quanto menor o SDR, mais forte é o tubo. A tabela abaixo mostra as classificações de pressão típicas do PE100 a 20°C.

A temperatura afeta essas classificações. A 30°C, um tubo classificado PN16 a 20°C pode precisar de redução para aproximadamente 13 bar. Sempre aplique os fatores de correção de temperatura do fabricante.

Um Exemplo de Seleção no Mundo Real

Quando Elena, uma engenheira de projeto no Peru, dimensionou o tubo para um sistema principal de irrigação de 12 bar, ela primeiro considerou o SDR 17 porque estava prontamente disponível. Então ela verificou a tabela. O SDR 17 PE100 é classificado para 10 bar a 20°C. Na temperatura média do local dela, de 28°C, a pressão reduzida ficou abaixo de sua exigência de projeto. Ela mudou para o SDR 11, ganhou margem e evitou um ponto de falha futuro.

Tubo de PEAD de Diâmetro Grande: Além das Tabelas Padrão

As tabelas padrão de tubos de PEAD de parede sólida geralmente param em torno de DN2000mm porque a extrusão e a logística se tornam desafiadoras acima desse tamanho. Para diâmetros de DN2000mm a DN5000mm, a tecnologia de tubos de perfil espiral é a solução prática.

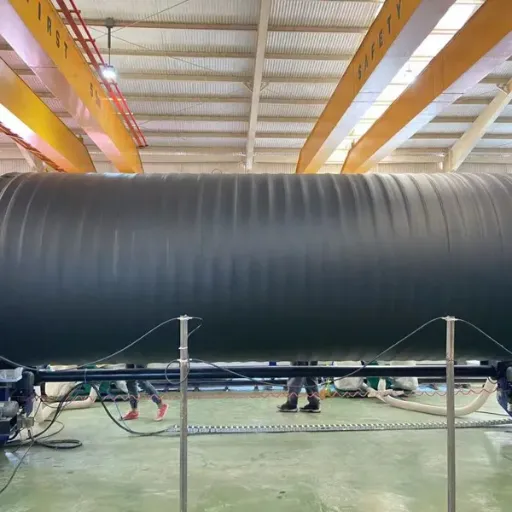

Tubos de perfil espiral usam um projeto de parede estrutural com nervuras oca. Isso proporciona alta rigidez anelar sem a espessura de parede massiva que um tubo de parede sólida exigiria. O resultado é menor peso por metro, menor custo de material e manipulação mais fácil em grandes projetos de infraestrutura.

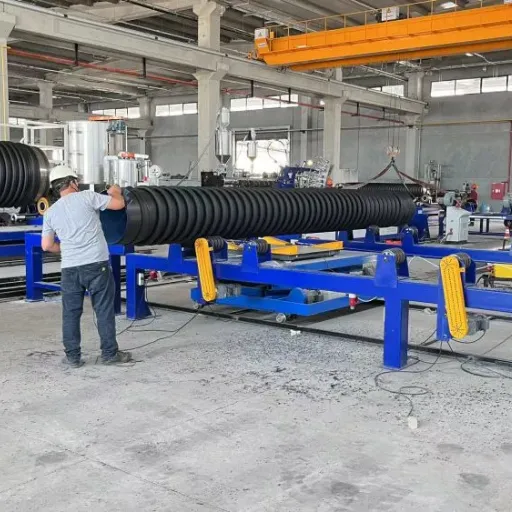

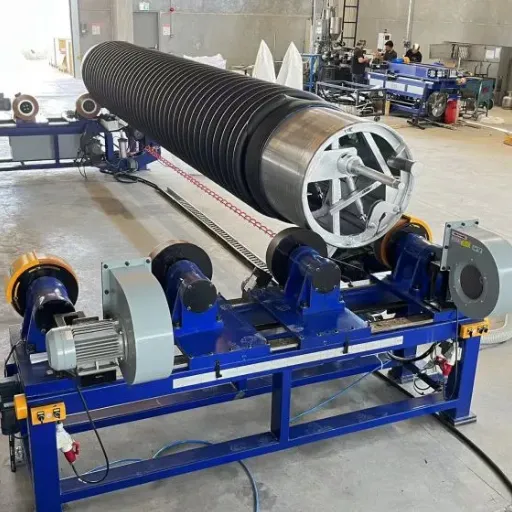

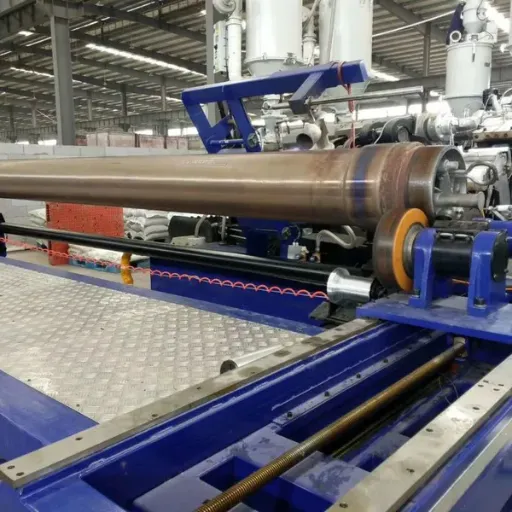

A máquina de tubos de perfil espiral de PEAD da Qingdao Yongke Machinery produz tubos de DN300mm a DN5000mm para sistemas de esgoto municipal, drenagem e águas pluviais. Se seu projeto ou plano de produção se estender além das tabelas padrão de parede sólida, a tecnologia de perfil espiral é a próxima etapa lógica.

Tabela de Tamanhos de Tubos de PEAD para Seleção de Equipamento de Fabricação

Os fabricantes de tubos usam a tabela de tamanhos de forma diferente dos instaladores. Para um produtor, a tabela define a especificação da máquina. Aqui está o que combinar:

Uma linha de extrusão de tubos de PP corrugados de alta velocidade lida com diâmetros menores e diferentes estruturas de parede do que as linhas de HDPE de parede sólida. Casar o gráfico com o seu equipamento evita lacunas de capacidade.

Erros comuns ao usar gráficos de tamanhos de tubos de HDPE

Até compradores experientes cometem erros. Aqui estão os mais frequentes.

Confundir DN com OD

DN é uma referência nominal. OD é o diâmetro externo real. Pedir "tubo de 110mm" sem especificar DN ou OD pode levar a acessórios incompatíveis.

Ignorando o SDR na seleção de conexões

As conexões são específicas do SDR. Uma conexão DN110 SDR 11 não se encaixará corretamente em um tubo DN110 SDR 26 porque as dimensões do soquete são diferentes.

Misturando padrões

As conexões ASTM e ISO não são intercambiáveis, mesmo quando os tamanhos nominais parecem semelhantes. Sempre confirme o padrão antes da compra.

Esquecendo a redução de temperatura

As classificações de pressão na tabela assumem 20°C. Ambientes mais quentes reduzem a pressão permitida. Aplique os fatores de correção do fabricante do tubo.

Desconsiderando as dimensões do frete

Comprimentos longos reduzem a contagem de juntas, mas aumentam a complexidade do envio. A tabela ajuda a calcular as dimensões das bobinas ou barras para o planejamento logístico.

FAQ: Tabela de tamanhos de tubos de HDPE

O que significa DN na tabela de tamanhos de tubos de HDPE?

DN significa Diâmetro Nominal. É um tamanho de referência arredondado, não o diâmetro interno ou externo exato. O OD e a espessura da parede determinam as dimensões reais.

Qual é o tamanho de tubo de HDPE mais comum para água municipal?

DN110, DN160 e DN200 são os tamanhos mais comuns para a distribuição de água municipal. Linhas principais maiores podem usar DN315 a DN630 ou tubos de perfil espiral para diâmetros acima de DN1000.

Como converto o SDR para a classificação de pressão?

Para tubos PE100, divida 20 pelo número do SDR e multiplique por 10 para aproximar a classificação de pressão em bar. Por exemplo, o SDR 11 fornece aproximadamente 16 bar. Sempre confirme com as tabelas do fabricante.

Por que as tabelas ASTM e ISO mostram dimensões diferentes?

O ASTM D3035 usa diâmetros externos IPS baseados em polegadas, enquanto o ISO 4427 usa diâmetros externos métricos. Os dois sistemas evoluíram independentemente e não são compatíveis dimensionalmente sem acessórios de transição.

Uma linha de produção de tubos HDPE pode fabricar todos os tamanhos?

Não. Uma única linha de extrusão é configurada para um intervalo específico de diâmetro externo e espessura da parede. Produtores de tubos de grande diâmetro geralmente operam várias linhas ou usam tecnologia de perfil espiral para cobrir DN300 a DN5000mm.

Qual SDR devo usar para esgoto gravitacional?

Aplicações de esgotamento gravitacional geralmente usam SDR 26, SDR 33 ou SDR 41 porque o tubo opera na pressão atmosférica ou próxima a ela. A rigidez anelar, não a classificação de pressão, se torna o fator crítico de projeto.

Conclusão

Um gráfico preciso de tamanhos de tubos de HDPE é uma das ferramentas mais simples com o maior impacto no sucesso do projeto. Ele relaciona o diâmetro nominal, o diâmetro externo, a espessura da parede e a classificação de pressão em uma referência clara. Se você estiver especificando tubos para uma rede de água municipal ou selecionando equipamentos de fabricação para uma nova fábrica de produção, um gráfico confiável de tamanhos de tubos de HDPE mantém todas as decisões baseadas em dimensões verificadas.

Pontos chave a serem lembrados:

• Combine o gráfico com o padrão do projeto: ISO, ASTM ou EN.

• Use o SDR para determinar a classificação de pressão e a espessura da parede.

• Leve em consideração a redução de desempenho devido à temperatura em ambientes quentes.

• Para diâmetros acima de DN2000mm, considere a tecnologia de tubos de perfil espiral.

  【

Se você está planejando fabricar tubos de HDPE e precisa de equipamento que cubra de DN300mm a DN5000mm, entre em contato com a Qingdao Yongke Machinery para obter uma cotação detalhada. Nossa equipe de engenharia pode ajudá - lo a selecionar a linha de extrusão, a máquina de perfil espiral ou a linha de tubos corrugados certas com base em seus tamanhos alvo e objetivos de produção.
