HDPE-Rohr-Druckfestigkeit: Ein praktischer Leitfaden zu SDR, PN und Materialqualitäten

Der Druckwert eines HDPE-Rohrs ist der maximale Innendruck, den ein Polyethylenrohr bei 20 °C sicher aushalten kann. Er wird entweder als PN-Klasse (PN6, PN10, PN16) ausgedrückt oder aus seinem Standard-Dimensionierungsverhältnis (SDR) abgeleitet. Für die meisten Wasser- und industriellen Anwendungen haben PE100-Rohre mit SDR 11 einen PN16-Wert, was 16 bar oder ungefähr 232 psi entspricht.

Die Wahl des falschen Druckwerts kann teuer werden. Als Ahmed für eine Entsalzungsverteilungsleitung in Dubai SDR 17 PE80-Rohre spezifizierte, lief das System bei Sommereltemperaturen über 40 °C mit 10 bar. Innerhalb von zwei Jahren zeigten die Rohre übermäßiges Kriechen und Lecks an den Verbindungen. Seine Ersatzspezifikation, SDR 11 PE100 mit einem Temperaturkorrekturfaktor, löste das Problem und schuf einen Entwurfsspielraum von 50 Jahren.

Sie wissen bereits, dass HDPE-Rohre korrosions- und chemikalienbeständig sind. In dieser Anleitung erfahren Sie, wie SDR und Materialklasse die Druckfähigkeit bestimmen, wie Temperatur und Wasserschlag die Druckwerte beeinflussen und wie Sie die richtige PN-Klasse für Ihr Projekt auswählen. Sie werden auch sehen, wie die Rohrherstellungsqualität mit den Druckwerten zusammenhängt, auf die Sie vertrauen können.

Wichtige Erkenntnisse

• Die Druckfestigkeit von HDPE-Rohren wird durch die Materialklasse (PE80 oder PE100), die Wandstärke (SDR) und die Entwurfstemperatur definiert.

• PE100 bietet höhere Druckfestigkeiten als PE80 bei gleicher SDR; SDR 11 PE100 ist die am häufigsten verwendete PN16-Spezifikation.

• Temperaturen über 20°C reduzieren den zulässigen Druck; es muss immer ein Reduktionsfaktor angewendet werden.

• Spitzendrücke durch schnelles Schließen von Ventilen können die Dauerbetriebsdruckfestigkeiten überschreiten; die Entwurfsdrücke sollten mindestens das 1,5-fache des normalen Betriebsdrucks betragen.

• Rohre, die gemäß ISO 4427 oder EN 12201 zertifiziert sind, geben Käufern die Gewissheit, dass die angegebenen Druckfestigkeiten getestet und reproduzierbar sind.

Was die Druckfestigkeit von HDPE-Rohren bedeutet

Die Druckfestigkeit gibt einem Ingenieur an, wie viel Innendruck ein Rohr ertragen kann, ohne dass die Gefahr eines Langzeitausfalls besteht. Bei HDPE-Rohren wird hierbei von klarem Wasser bei 20°C und einer Nutzungsdauer von 50 Jahren ausgegangen. Die Druckfestigkeit hängt nicht allein vom Durchmesser ab. Sie hängt von der Harzklasse, der Wandstärke und dem Sicherheitsfaktor ab, der in den Entwurfssatzungen enthalten ist.

Die zwei häufigsten Methoden, um die Druckfestigkeit von HDPE-Rohren auszudrücken, sind:

• PN-Bewertung (Nenndruck): ein gerundeter Bar-Wert wie PN6, PN10 oder PN16. PN16 bedeutet, dass das Rohr für 16 bar zugelassen ist.

• SDR (Standard Dimension Ratio): das Verhältnis von Außendurchmesser zu minimaler Wandstärke. Ein niedrigerer SDR bedeutet eine dickere Wand und eine höhere Druckfestigkeit.

Rohrkäufer sehen oft beide Werte auf einem Datenblatt. Ein PE100-SDR-11-Rohr ist normalerweise PN16. Das gleiche Rohr aus PE80 würde nur PN12,5 erreichen. Deshalb ist die Materialqualität genauso wichtig wie die Wandstärke.

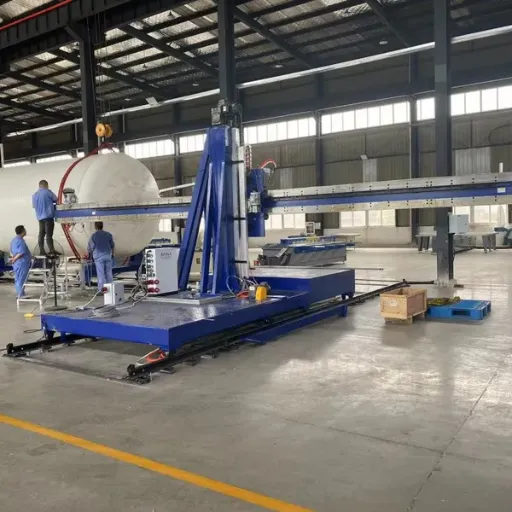

Bei Qingdao Yongke Machinery produzieren unsere HDPE-Spiralprofilrohrmaschine und unsere Hochgeschwindigkeits-PP-Wellenrohr-Extrusionslinie Rohre, die den internationalen Druck- und Steifigkeitsstandards entsprechen. Möchten Sie verstehen, wie diese Rohre hergestellt werden? Unsere Produktionslinien kontrollieren die Wandstärke, die Schmelzetemperatur und die Kühlung, um jedes Rohr innerhalb des Ziel-SDR zu halten.

Wie der SDR die Druckfestigkeit von HDPE-Rohren bestimmt

SDR ist die einfachste Zahl, die die Druckfestigkeit kontrolliert. Sie wird wie folgt berechnet:

SDR = Außendurchmesser / Mindestwanddicke

Ein Rohr mit SDR 11 hat eine Wanddicke, die einem elften seines Außendurchmessers entspricht. Ein Rohr mit SDR 17 hat eine dünnere Wand im Verhältnis zu seinem Durchmesser und daher eine geringere Druckfestigkeit.

Übliche SDR-Werte und ihre typischen PE100 PN-Kennwerte sind:

Ingenieure wählen normalerweise SDR 11 für die Druckwasserversorgung aus, weil es einen Ausgleich zwischen Druckkapazität, Kosten und Verfügbarkeit herstellt. Dickere Wände kosten mehr Harz, aber dünnere Wände können möglicherweise nicht den vorübergehenden Druckspitzen standhalten.

Die Beziehung ist nicht linear. Wenn man die Wanddicke verdoppelt, wird die Druckkapazität um mehr als das Doppelte erhöht, weil die Spannung über einen größeren Querschnitt verteilt wird. Deshalb führen kleine Änderungen im SDR zu bemerkbaren Änderungen der PN-Kennzahl.

PE80 vs PE100: Einfluss des Materialgrades auf die HDPE-Druckfestigkeit

HDPE-Harze werden anhand ihrer Mindestanforderungsfestigkeit (MRS) klassifiziert, die in Megapascal (MPa) nach 50 Jahren bei 20°C gemessen wird. Die beiden Grades, die für Druckrohre verwendet werden, sind:

• PE80: MRS von 8,0 MPa

• PE100: MRS von 10,0 MPa

PE100 hat eine höhere Dichte und eine bessere Beständigkeit gegen langsames Risswachstum. Bei demselben SDR hat PE100 eine höhere Druckfestigkeit. Es ermöglicht auch dünnere Wände für dieselbe PN, was bei großen Rohrdurchmessern Material spart.

Die Entwurfsstandards wenden einen Sicherheitsfaktor an, normalerweise 1,25 für Wasser, um die MRS in die zulässige Entwurfsspannung umzurechnen. Die Grundformel für den Druck lautet:

P = 2 × MRS / (C × (SDR - 1))

Hierbei:

• P = Druckfestigkeit in MPa

• MRS = 8 oder 10 MPa

• C = Entwurfsfaktor (typischerweise 1,25 für Wasser)

• SDR = Standardmaßeinheitsverhältnis

Für PE100 SDR 11:
P = 2 × 10 / (1,25 × (11 - 1)) = 1,6 MPa = 16 bar = PN16.

Für PE80 SDR 11:
P = 2 × 8 / (1,25 × (11 - 1)) = 1,28 MPa ≈ 12,5 bar = PN12,5.

Dieser Unterschied spielt bei großen Verträgen eine Rolle. Eine Wasserversorgungsbehörde, die PN16 vorgibt, muss PE100 SDR 11-Rohre erhalten. Wenn ein Lieferant PE80 SDR 11 einsetzt, arbeitet das System unterhalb seiner zugelassenen Sicherheitsreserve.

Berücksichtigung der Temperaturabsenkung und des Stoßdrucks

HDPE ist ein Thermoplast. Seine Festigkeit nimmt mit steigender Temperatur ab. Die Standards basieren die PN-Bewertung auf 20°C. Bei höheren Temperaturen muss der zulässige Druck reduziert werden.

Typische Temperaturabminderungsfaktoren für PE100 sind:

In Ahmed's Dubai-Projekt war das ursprüngliche SDR 17 PE80-Rohr bei 20°C nur für 8 bar ausgelegt. Bei 40°C sank die effektive Nennleistung auf ungefähr 6 bar. Das System arbeitete mit 10 bar, so dass das Rohr von Tag eins an überlastet war.

Spitzendruck, auch Wasserhammer genannt, ist ein weiterer Gestaltungsfaktor. Schnelles Schließen von Ventilen, Anfahren von Pumpen oder plötzliche Strömungsänderungen können Druckspitzen erzeugen. HDPE absorbiert Spitzendrücke besser als PVC oder Beton aufgrund seiner Flexibilität, aber wiederholte Spitzen über dem Nenndruck verkürzen den Lebensdauer dennoch.

Es ist eine gute Praxis, auf einen maximalen transienten Druck von 1,5-mal dem normalen Betriebsdruck zu dimensionieren. Bei einem konstanten Betriebsdruck von 8 bar wählen Sie ein Rohr, das für mindestens 12 bar ausgelegt ist. Deshalb wählen viele Ingenieure auch PN16, wenn PN10 auf Papier ausreichen würde.

Als Maria ein Wassernetz in São Paulo modernisierte, ersetzte sie alternde PVC-Leitungen durch PE100 SDR 11-Rohre. Das Netz hatte häufig Pumpenstößen zu kämpfen. Das neue HDPE-Rohr absorbierte die Spitzen ohne zu brechen, und die Wasserversorgungsgesellschaft reduzierte die Leckagen im ersten Jahr um 35%.

Auswahl der richtigen Druckfestigkeit von HDPE-Rohren für Ihr Projekt

Die Auswahl beginnt mit vier grundlegenden Fragen:

1. Wie hoch ist der maximale Betriebsdruck? Berücksichtigen Sie den statischen Druck, den Pumpendruck und etwaige zukünftige Erweiterungen.

2. Wie hoch ist die maximale Betriebstemperatur? Wenden Sie den richtigen Abminderungsfaktor an.

3. Wird das System Stößen oder Wasserhämmern ausgesetzt? Fügen Sie eine Sicherheitsreserve von mindestens 50% über dem normalen Druck hinzu.

4. Welche Lebensdauer wird benötigt? Kommunale Projekte fordern in der Regel eine Lebensdauer von 50 Jahren oder mehr.

Ein einfacher Auswahlablauf sieht wie folgt aus:

1. Berechnen Sie den Entwurfsdruck einschließlich des statischen Drucks.

2. Wenden Sie den Temperaturkorrekturfaktor an.

3. Multiplizieren Sie mit einem Stoßsicherheitsfaktor von 1,5.

4. Wählen Sie die nächsthöhere Standard-PN-Kennzeichnung.

Beispielsweise könnte eine Wasserleitung mit einem Betriebsdruck von 6 bar bei 25°C und gelegentlichen Pumpenstößen wie folgt ausgelegt werden:

• Reduzierter Druck bei 25°C: 6 bar / 0,93 = 6,45 bar

• Mit Stoßsicherheitsfaktor: 6,45 bar × 1,5 = 9,68 bar

• Ausgewählte Kennzeichnung: PN10 oder PN16 für zusätzlichen Spielraum

Die meisten Ingenieure würden PN16 PE100 SDR 11 wählen, um Raum für zukünftige Anforderungen zu lassen.

Anwendungsbeispiele helfen, die Auswahl zu klären:

• Bewässerungszweige: PN6 bis PN10, SDR 21 oder 17, je nach Pumpendruck.

• Städtische Wasserversorgung: PN16, SDR 11 PE100, die am häufigsten verwendete Spezifikation.

• Industrielle Prozessleitungen: PN20 oder PN25, SDR 9 oder 7,4 PE100.

• Schwerkraftentwässerung: Die Druckfestigkeit ist weniger wichtig als die Ringsteifigkeit; SDR 17 oder höher kann verwendet werden.

Brauchen Sie Hilfe bei der Übereinstimmung der Rohrspezifikation mit der richtigen Produktionsausrüstung? Kontaktieren Sie unser Vertriebsteam für eine technische Beratung. Wir können Ihnen die Extrudergröße, die Werkzeugkopfkonfiguration und die Kühlkapazität basierend auf Ihrem Ziel-SDR und Durchmesserbereich empfehlen.

Herstellungs- und Qualitätsstandards, die die Bewertung von HDPE-Rohren beeinflussen

Eine Druckbeurteilung ist nur zuverlässig, wenn das Rohr konsequent hergestellt wird. Wanddickenschwankungen, Hohlräume, unvollständige Verschmelzung oder falsche Harzmischung können die tatsächliche Druckfestigkeit unter den berechneten Wert senken. Deshalb sind internationale Standards und zertifizierte Produktionsprozesse wichtig.

Wichtige Standards für HDPE-Druckrohre sind:

• ISO 4427: Polyethylenrohre und -armaturen für die Wasserversorgung.

• EN 12201: Kunststoffrohrsysteme für die Wasserversorgung, Polyethylen.

• ASTM D3035: Standard-Spezifikation für Polyethylen-Kunststoffrohre und -armaturen.

• ASTM F714: Standard-Spezifikation für Polyethylenrohre basierend auf dem Außendurchmesser.

Diese Standards definieren:

• Minimale Wandstärke für jedes SDR

• Zulässige Ovalität und Maßtoleranz

• Anforderungen an die hydrostatische Prüfung

• Beständigkeit gegen langsames Risswachstum und schnelles Rissausbreiten

• Markierung und Rückverfolgbarkeit

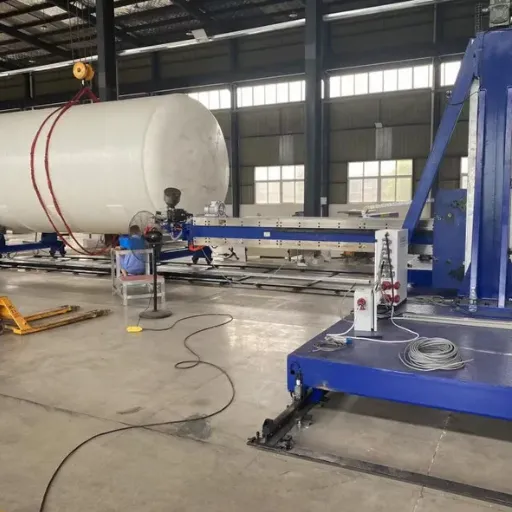

Eine Rohrproduktionslinie muss die Extrusionstemperatur, die Abkühlrate und die Zuggeschwindigkeit kontrollieren, um diese Toleranzen einzuhalten. Bei Qingdao Yongke Machinery verwendet unsere ISO 9001-zertifizierte Fabrik PLC-gesteuerte Extrusionslinien, Vakuumkalibrierung und In-Prozess-Inspektionen, um die Rohrmaße innerhalb der Standardgrenzen zu halten. Unsere Pipefinder-Software berechnet die Ringsteifigkeit und die Materialanforderungen, bevor die Produktion beginnt, wodurch Probeläufe und Ausschuss reduziert werden.

Externe Ressourcen wie das Plastics Pipe Institute stellen Ingenieurhandbücher zur Verfügung, die das PE-Druckdesign detailliert erklären. Der ISO 4427-Standard definiert die genauen Material- und Prüfungsanforderungen, die druckfesten Rohre erfüllen müssen.

FAQ zu den Druckratings von HDPE-Rohren

Was steht PN in HDPE-Rohren für?

PN steht für Pressure Nominal. Es ist ein gerundetes Druckrating in bar. PN16 bedeutet, dass das Rohr für 16 bar bei 20°C mit einer 50-jährigen Entwurfslebensdauer zugelassen ist.

Was ist der Unterschied zwischen SDR und PN?

SDR ist das Verhältnis des Rohraußendurchmessers zur Wandstärke. PN ist das resultierende Druckrating. Ein niedrigerer SDR führt zu einem höheren PN, weil die Wand im Verhältnis zum Durchmesser dicker ist.

Ist PE100 immer besser als PE80?

PE100 bietet höhere Druckratings und eine bessere Beständigkeit gegen langsames Risswachstum bei gleicher Wandstärke. Allerdings kann PE80 für Anwendungen mit niedrigem Druck geeignet sein und möglicherweise Kosteneinsparungen bieten. Die richtige Wahl hängt von Druck, Temperatur und Entwurfslebensdauer ab.

Wie stark reduziert die Temperatur das HDPE-Druckrating?

Bei 30°C wird das PE100-Rohr typischerweise auf etwa 87% seines Ratings bei 20°C herabgesetzt. Bei 40°C sinkt es auf etwa 74%. Prüfen Sie immer die Herabsetzungs-Tabelle Ihres Rohrlieferanten oder der Norm.

Kann HDPE-Rohr Wasserschläge ertragen?

HDPE absorbiert Druckspitzen besser als starre Materialien wie PVC oder Beton. Dennoch sollte das System so ausgelegt werden, dass der vorübergehende Druck das 1,5-fache des normalen Betriebsdrucks nicht überschreitet.

Welche Druckfestigkeit benötige ich für eine städtische Wasserleitung?

Die meisten städtischen Wasserverteilungssysteme verwenden PN16 PE100 SDR 11-Rohre. Diese Kennzeichnung bietet ausreichend Spielraum für typische Betriebsdrücke, Temperaturunterschiede und Druckspitzenereignisse.

Fazit

Die Druckfestigkeit von HDPE-Rohren ist keine einzelne Zahl auf einem Datenblatt. Sie ist das Ergebnis der Materialqualität, der Wandstärke, der Betriebstemperatur und des konstruktiven Sicherheitsabstands. Das Verständnis von SDR, PN und PE80 im Vergleich zu PE100 ermöglicht es Ihnen, Rohre zu spezifizieren, die über Jahrzehnte hinweg zuverlässig funktionieren.

Die wichtigsten Punkte, die Sie sich merken sollten, sind:

• Wählen Sie den SDR basierend auf der erforderlichen PN-Kennzeichnung und der Materialqualität aus.

• Verwenden Sie PE100 SDR 11 für übliche PN16-Wasseranwendungen.

• Wenden Sie eine Temperaturkorrektur an, wenn die Wassertemperatur 20 °C überschreitet.

• Berücksichtigen Sie einen Stoßsicherheitsfaktor, um gegen Wasserschläge zu schützen.

• Spezifizieren Sie Rohre, die nach ISO 4427 oder EN 12201 hergestellt wurden, für getestete, reproduzierbare Leistung.

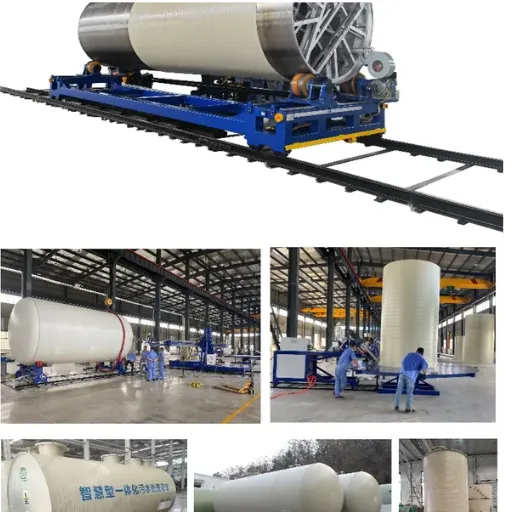

Wenn Sie planen, HDPE-Druckrohre in eigener Produktion herzustellen, ist die richtige Extrusionsausrüstung genauso wichtig wie die richtige Spezifikation. Qingdao Yongke Machinery baut HDPE-Spiralprofilrohrmaschinen und PP-Wellenrohr-Extrusionslinien für Hersteller, die die kommunalen und industriellen Märkte weltweit bedienen.
