HDPE-Rohr mit großem Durchmesser: Herstellungstechnologie und Anwendungen von DN300 bis DN5000 mm

Großdurchmesser-HDPE-Rohre sind Hochdichte-Polyethylen-Strukturwandrohre, die für kommunale Abwasserkanäle, Entwässerung, Regenwasserableitung, Wasserversorgung und industrielle Anwendungen eingesetzt werden. Die Durchmesser liegen typischerweise im Bereich von DN300 mm bis DN5000 mm. Die am häufigsten verwendete Herstellungsmethode für Durchmesser über DN800 mm ist die Spiralprofilrohrtechnologie, auch bekannt als Krah-Rohrherstellung.

Was wäre, wenn eine einzige Produktionslinie alle Rohrdurchmesser liefern könnte, die Ihre kommunalen Verträge erfordern, von kleinen Sammelleitungen bis hin zu großen Abwasserableitungen? Genau das bieten moderne HDPE-Spiralprofilrohr-Produktionslinien. Bei Qingdao Yongke Machinery fertigen wir seit 2010 Großdurchmesser-Rohrmaschinen an, und unsere Ausrüstung wird jetzt von Rohrherstellern in über dreißig Ländern genutzt. Dieser Leitfaden erklärt die Technologie, die Spezifikationen und die Auswahlkriterien für die Herstellung von HDPE-Rohren im Bereich von DN300 mm bis DN5000 mm.

In diesem Artikel erfahren Sie, wie Großdurchmesser-HDPE-Rohre hergestellt werden, warum die Spiralprofiltechnologie im Bereich von DN800 - DN5000 mm dominiert, welche Anwendungen bestimmte Durchmesser erfordern und welche Ausrüstungskapazitäten Sie bei der Auswahl einer Produktionslinie bewerten sollten.

Wichtige Erkenntnisse

• HDPE-Rohre mit großem Durchmesser umfassen DN300mm bis DN5000mm und werden für kommunale Abwasserkanäle, Entwässerung, Regenwasserableitung und industrielle Anwendungen eingesetzt.

• Die Spiralprofilrohrtechnologie oder die Krah-Rohrherstellung ist die vielseitigste Methode zur Herstellung von HDPE-Rohren von DN800mm bis DN5000mm.

• HDPE-Spiralprofilrohre bieten im Vergleich zu Beton- oder Metallalternativen eine hohe Ringsteifigkeit, Korrosionsbeständigkeit, eine lange Lebensdauer und eine effiziente Materialnutzung.

• Wichtige Spezifikationen zur Bewertung umfassen den Durchmesserbereich, die Ringsteifigkeitsklasse, die Materialverträglichkeit und die Produktionskapazität.

• Qingdao Yongke Machinery fertigt HDPE-Spiralprofilrohrproduktionslinien von DN300mm bis DN5000mm mit ISO 9001-, ISO 14001-, ISO 45001- und CE-Zertifizierung an.

Was ist ein HDPE-Rohr mit großem Durchmesser?

HDPE-Rohre mit großem Durchmesser bezeichnen Hochdicht-Polyethylen-Rohre mit Nenndurchmessern, die typischerweise bei DN300mm beginnen und bis DN5000mm oder größer reichen. Diese Rohre werden in Infrastrukturprojekten eingesetzt, bei denen eine hohe Durchflusskapazität, Chemikalienbeständigkeit und eine lange Lebensdauer von entscheidender Bedeutung sind.

Im Gegensatz zu HDPE-Rohren mit kleinem Durchmesser und massiver Wandung weisen HDPE-Rohre mit großem Durchmesser normalerweise eine strukturierte Wandung auf. Die häufigsten Strukturdesigns umfassen:

• Spiralfachrohre: Hohlprofilwände, die spiralförmig gewickelt werden, um eine Ringsteifigkeit bei reduziertem Materialverbrauch zu erzielen

• Doppelwandige Wellrohre: Äußere gewellte Wandung, die mit einer glatten Innenwandung verbunden ist, üblich für DN300 - DN800mm

• Massivwandige Rohre: Für Druckanwendungen und kleinere Durchmesser eingesetzt

Für Durchmesser über DN800mm wird die Spiralfachrohrtechnologie zur dominierenden Herstellungsmethode. Der Wickelprozess ermöglicht die Herstellung von Rohrgroßen, die es als massivwandige Rohre zu extrudieren unpraktikabel oder unwirtschaftlich wäre.

Als das Beschaffungsteam von Midwest Infrastructure in Illinois 2023 Angebote für einen regionalen Abwasserableiter einholte, benötigten sie Rohre im Bereich von DN1200mm bis DN3000mm. Betonrohre hätten schwere Geräte, längere Installationszeiten und mehr Verbindungen erforderlich gemacht. Stattdessen bestimmten sie HDPE-Spiralfachrohre mit großem Durchmesser. Der Auftragnehmer installierte die Leitung 40 % schneller, reduzierte die LKW-Bewegungen um die Hälfte und eliminierte viele der Verbindungen, die langfristig ein Leckagerisiko darstellen.

Wie große Durchmesser HDPE-Rohre hergestellt werden

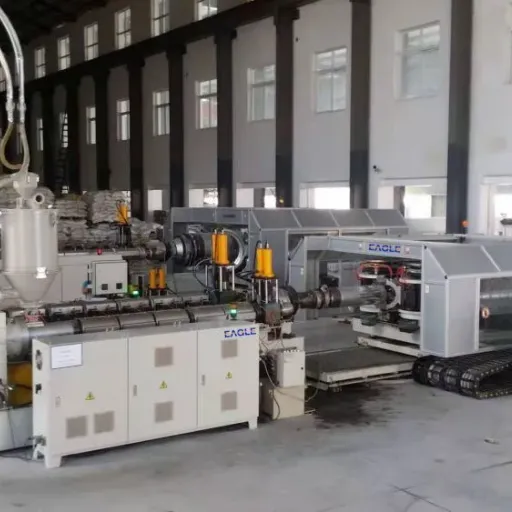

Eine vollständige Produktionslinie für HDPE-Rohre großen Durchmessers integriert mehrere Systeme, die Polyethylenharz in fertige Rohre mit strukturierten Wänden umwandeln. Das Verständnis jeder Stufe hilft Käufern, die Maschinenkapazitäten und die Produktionsökonomie zu bewerten.

Materialzufuhr und Trocknung

HDPE-Harz, typischerweise der Qualität PE80 oder PE100, wird in das Extrusionssystem gefördert. Reines Material wird häufig für Druck- oder kritische Kanalanwendungen verwendet. Koextrusionssysteme können auch recycelten HDPE in den äußeren Schichten verarbeiten, was die Nachhaltigkeitsziele unterstützt und die Kosten senkt.

Extrusion

Ein Einschneckenextruder schmilzt und homogenisiert das HDPE-Harz. Bei der Produktion von Rohren großen Durchmessers liegen die Extrudergrößen typischerweise zwischen 90 mm und 150 mm Schneckendurchmesser, je nach Ausstoß und erforderlicher Rohrwanddicke. Der Extruder muss eine stabile Schmelzetemperatur und -druck aufrechterhalten, um konstante Profilabmessungen zu gewährleisten.

Profilbildung

Bei Spiralprofilrohrmaschinen passiert das geschmolzene Polymer durch eine Spiraldornmatrize, die es in einen hohlen Profilstreifen formt. Die Geometrie der Matrize bestimmt die Wanddicke, die Rippenhöhe und die Abmessungen der Hohlkammern. Die Vakuumkalibrierung hält sofort die Profilform, während das Kühlwasser die äußere Oberfläche verfestigt.

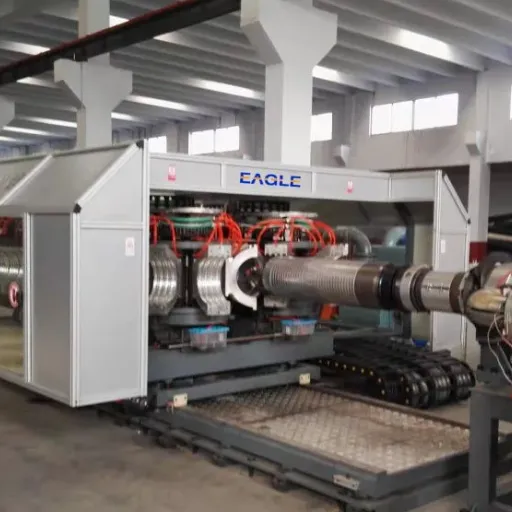

Wickeln

Das gekühlte Profilband wird mit einem kontrollierten spiralförmigen Winkel auf einen rotierenden Dorn zugeführt. Jede Wicklung überlappt die vorherige Windung, und ein Heizelement verschmilzt die Überlappung, um eine durchgehende Strukturwand zu schaffen. Die Wicklungsparameter, einschließlich Winkel, Überlappungsbreite und Schweißtemperatur, müssen genau kontrolliert werden, um eine vollständige Verschmelzung zu erreichen, ohne das Polymer zu schädigen.

Sägen und Handhabung

Wenn das Rohr die angegebene Länge erreicht, schneidet eine mitlaufende Säge das Rohr ab, ohne die Produktion anzuhalten. Automatisierte Auswurf- und Stapelungssysteme bereiten die fertigen Rohre für die Lagerung oder den Versand vor.

Spiralprofilrohr im Vergleich zu Wellrohr und Massivwandrohr

Nicht jedes HDPE-Rohr großen Durchmessers verwendet die gleiche Herstellungstechnologie. Jede Methode hat unterschiedliche Vorteile, Kostenstrukturen und ideale Durchmesserbereiche.

Massivwandiges HDPE-Rohr

Massivwandige Rohre werden als durchgehende Zylinder mit gleichmäßiger Wandstärke extrudiert. Sie bieten maximale Druckfestigkeit und werden häufig für Wasserversorgung und Gasverteilung eingesetzt. Allerdings steigt der Materialverbrauch mit zunehmendem Durchmesser rapide an, was die Herstellung von massivwandigen Rohren für große Schwerkraftkanäle und Entwässerungsrohre unwirtschaftlich macht.

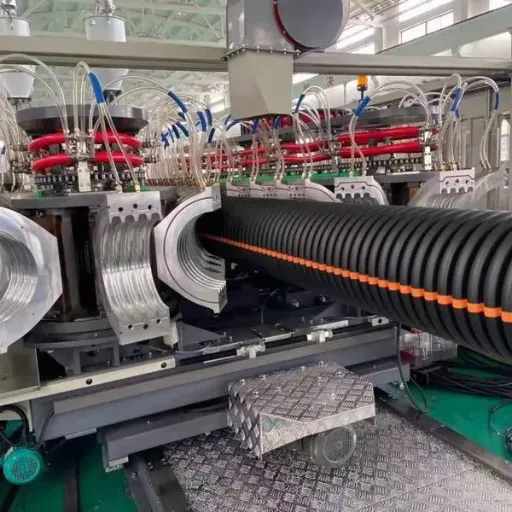

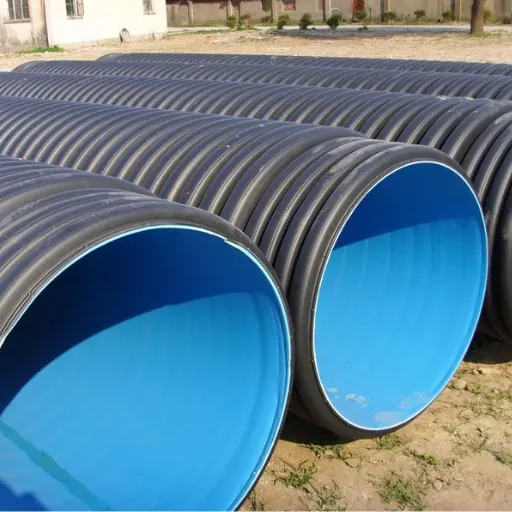

Doppelwandige gewellte HDPE-Rohre

Doppelwandige gewellte Rohre kombinieren eine glatte Innenwand mit einer gewellten Außenwand für Ringsteifigkeit. Sie sind effizient für Anwendungen im Bereich DN300 - DN800 mm, wie Entwässerung, Regenwasserableitung und kleinere Abwasserleitungen. Die Produktion ist schnell, und der Materialverbrauch ist gering. Über DN800 mm hinaus wird die Herstellung von gewellten Rohren komplexer.

Spiralprofil-HDPE-Rohre

Spiralprofil-Rohre verwenden ein spiralförmig gewickeltes hohles Profilband, um Rohre mit struktureller Wand herzustellen. Dieses Verfahren ist von DN800 mm bis DN5000 mm und darüber hinaus hervorragend.

Für Rohrhersteller, die der kommunalen Infrastruktur dienen, eröffnet die Fähigkeit, HDPE-Spiralprofilrohre großen Durchmessers herzustellen, den Zugang zu den größten und anspruchsvollsten Projekten.

Anwendungen nach Durchmesserbereich

Verschiedene Infrastrukturanwendungen erfordern unterschiedliche Rohrdurchmesser. Das Verständnis dieser Beziehungen hilft Rohrherstellern, ihre Produktionsfähigkeiten effektiv anzupassen.

DN300-DN600: Hausanschlüsse und kleine Sammelrohre

Diese kleineren Durchmesser werden für Hausanschlüsse, kleine gewerbliche Entwicklungen und geringe Drainagesysteme eingesetzt. Doppelmantelwellrohre sind in diesem Bereich aufgrund der hohen Produktionsgeschwindigkeit und geringen Kosten üblich.

DN800-DN1200: Quartiers- und Stadtteilableiter

Dieser Bereich repräsentiert den Übergangspunkt, an dem die Spiralprofilrohrtechnologie konkurrenzfähig wird. Rohre in diesem Bereich dienen als Abwasserableiter in Quartieren, Regenwassermainleitungen und industrielle Abwassersysteme.

DN1200-DN2000: Hauptabwasserleitungen und Haupableiter

Hauptabwasserleitungen transportieren Abwasser von Stadtteilableitern zu Behandlungsanlagen. Spiralprofil-HDPE-Rohre dominieren diesen Bereich, weil sie eine hohe Ringsteifigkeit, eine leichte Installation und lange Längen mit minimalen Verbindungen bieten.

DN2200-DN4000: Stausleitungen und Transportleitungen

Stausleitungen sind wichtige Infrastrukturbestandteile. Große HDPE-Spiralprofilrohre bieten Korrosionsbeständigkeit, hydraulische Effizienz und die strukturelle Stärke, die für tiefe Verlegung und starken Verkehrslast erforderlich ist.

DN4000-DN5000: Auslässe und große Transportsysteme

Die größten Durchmesser dienen als Auslässe von Kläranlagen, Meeresauslässe und regionale Transportabwasserleitungen. Die Spiralprofilrohrtechnologie ist eine der wenigen praktischen Methoden zur Herstellung dieser sehr großen HDPE-Durchmesser.

Bei Qingdao Yongke Machinery decken unsere HDPE-Spiralprofilrohrproduktionslinien den gesamten Bereich von DN300 mm bis DN5000 mm ab, sodass Hersteller Anwendungen von kleinen Sammlern bis hin zu großen Auslässen bedienen können.

Wichtige Spezifikationen zur Bewertung

Bei der Auswahl einer Großdurchmesser-HDPE-Rohrproduktionslinie bestimmen mehrere technische Spezifikationen, ob die Ausrüstung Ihren Marktansprüchen entspricht.

Durchmesserbereich

Die grundlegendste Spezifikation ist der Durchmesserbereich, den die Maschine produzieren kann. Maschinen, die auf DN300 - DN1200 optimiert sind, produzieren DN4000-Rohre nicht effizient und umgekehrt. Stellen Sie sicher, dass die Dorngrößen, die Wickelgeometrie und die Extruderkapazität der Maschine Ihrem Zielbereich entsprechen.

Ringsteifigkeit

Die Ringsteifigkeit, in europäischen Normen als SN oder in amerikanischen Normen als PS bezeichnet, misst die Widerstandsfähigkeit gegen äußere Verformungen. Übliche Bewertungen sind:

• SN4 / PS 46: Leichter Verkehr und flache Einbettung

• SN8 / PS 115: Standardanwendungen für kommunale Abwasserleitungen

• SN16 / PS 230: Tiefes Verlegen oder hohe Verkehrslast

Die erreichbare Ringsteifigkeit hängt von der Profilgestaltung, der Materialqualität und der Wickelgenauigkeit ab.

Materialkompatibilität

Moderne Großrohrmaschinen sollten HDPE, PP und Polyolefinmischungen verarbeiten können. Einige Maschinen unterstützen auch die Koextrusion mit Recyclingmaterialschichten, was für nachhaltige Infrastrukturprojekte immer wichtiger wird.

Produktionsausstoß

Der Ausstoß wird typischerweise in Kilogramm pro Stunde oder Metern pro Stunde ausgedrückt. Bei einer bestimmten Rohrspezifikation hängt der Ausstoß von der Extruderkapazität, dem Profilquerschnitt, der Wickelgeschwindigkeit und der Kühlkapazität ab. Eine DN800mm SN8 - Linie mit einem 120mm - Extruder könnte 200 - 300 kg/Stunde erreichen.

Steuerungssystem

PLC - basierte Steuerungssysteme mit HMI - Schnittstellen koordinieren Extrusion, Wickeln, Schneiden und die nachgelagerten Handhabungsprozesse. Die Rezeptspeicherung, die Echtzeitüberwachung und die Ferndiagnosefähigkeit verbessern die Betriebseffizienz und reduzieren die Ausfallzeit.

Qualitätsstandards und Zertifizierungen

Großdurchmesser-HDPE-Rohre und die Maschinen, die sie herstellen, müssen den internationalen Standards entsprechen. Bei Qingdao Yongke Machinery hält unsere Fertigungsstätte die Zertifizierungen ISO 9001, ISO 14001 und ISO 45001 ein, und unsere Maschinen tragen die CE-Kennzeichnung.

Relevante Produktstandards für HDPE-Rohre umfassen:

• EN 13476: Europäischer Standard für Kunststoffrohrsysteme, einschließlich strukturiertwandiger Rohre

• ASTM F894: Amerikanischer Standard für Polyethylen-Profilwandrohre

• ISO 21138: Internationaler Standard für Kunststoffrohrsysteme mit strukturierten Wänden

Käufer sollten die Dokumentation anfordern, die beweist, dass der Maschinenhersteller die Ausrüstung so gestaltet, dass sie den geltenden Standards entspricht. Dies umfasst technische Zeichnungen, elektrische Schaltpläne und Qualitätssicherungsverfahren.

Auswahl der richtigen Großdurchmesser-Rohrmaschine

Die Wahl der richtigen Produktionslinie erfordert die Abstimmung der Maschinenkapazitäten auf Ihren Zielmarkt und Ihr Projektportfolio.

Beurteilen Sie Ihr Projektportfolio

Schätzen Sie Ihre typischen und maximalen Rohrdurchmesseranforderungen ab. Wenn die meisten Projekte in den Bereich DN600 - DN2000 fallen, wird eine Maschine, die auf diesen Bereich optimiert ist, eine höhere Effizienz liefern als eine zu große Maschine. Wenn Sie gelegentlich Rohre im Format DN4000 benötigen, kann eine vielseitigere Linie gerechtfertigt sein.

Definieren Sie Ihre Materialstrategie

Entscheiden Sie, ob Sie HDPE, PP oder beide verwenden werden. Dies wirkt sich auf das Design der Extruderschnecke, die Geometrie der Düsenkopfes und die Verarbeitungstemperaturbereiche aus. Einige Maschinen bieten Schnellwechselkonfigurationen für Materialflexibilität.

Berechnen Sie das Produktionsvolumen

Betriebe mit hohem Volumen profitieren von schnelleren und automatisierteren Linien. Anbieter mit geringem Volumen können Flexibilität und geringere Kapitalinvestitionen priorisieren. Berechnen Sie das erforderliche jährliche Output in Metern oder Tonnen, bevor Sie die Ausrüstung auswählen.

Berücksichtigen Sie die lokalen Bedingungen

Klima, Stabilität der Stromversorgung und das Können der Bedienungspersonen beeinflussen die Maschinenkonfiguration. In tropischen Klimazonen kann eine verbesserte Kühlung erforderlich sein. Regionen mit Spannungsschwankungen benötigen eine robuste elektrische Absicherung.

Für Hersteller, die Großdurchmesser-HDPE-Rohrproduktionslinien auswerten, kontaktieren Sie unser Vertriebsteam, um über Ihren Durchmesserbereich, Ihre Materialstrategie und Ihre Produktionsziele zu sprechen.

Installation, Schulung und Support

Eine Großdurchmesser-Rohrproduktionslinie stellt eine erhebliche Investition dar. Anerkannte Hersteller sollten umfassenden Support bieten, um einen erfolgreichen Betrieb zu gewährleisten.

• Vor-Ort-Installationsüberwachung: Erfahrene Ingenieure überwachen die mechanische und elektrische Installation

• Betreiber-Schulung: Umfassende Schulung in Betrieb, Wartung und Fehlerbehebung

• Technische Dokumentation: Bedienungsanleitungen, elektrische Schaltpläne und Ersatzteillisten

• Nachverkaufsservice: Remote-Diagnose und Verfügbarkeit von Ersatzteilen

Bei Qingdao Yongke Machinery bieten wir Ingenieur-Installationsberatung, Betreiber-Schulung und fortlaufenden technischen Support per E-Mail, Telefon und WhatsApp unter +86-13583232887 an.

Schlussfolgerung

Die Technologie von HDPE-Rohren mit großem Durchmesser bietet kommunalen und industriellen Rohrherstellern eine bewährte Lösung für die Herstellung von Strukturwandrohren im Durchmesserbereich von DN300 mm bis DN5000 mm. Spiralprofilrohrproduktionslinien bieten bei großen Durchmessern die größte Flexibilität, liefern hohe Ringsteifigkeit, Korrosionsbeständigkeit und effiziente Materialnutzung.

Das Verständnis von Durchmesserbereichen, Ringsteifigkeitsanforderungen, Materialkompatibilität und Produktionsausstoß ermöglicht es Käufern, Ausrüstung auszuwählen, die mit ihren Marktchancen übereinstimmt. Die richtige Produktionslinie erweitert nicht nur die Produktionsfähigkeit, sondern positioniert auch Hersteller für die größten Infrastrukturprojekte.

Qingdao Yongke Machinery produziert HDPE-Spiralprofilrohrproduktionslinien für den gesamten DN300 - DN5000 mm - Bereich in unserer ISO-zertifizierten Anlage in Qingdao, China. Für Angebote, technische Spezifikationen oder Unterstützung bei der Produktionsplanung kontaktieren Sie Herrn Zhou Maozhen per E-Mail an machinery@eaglegroup.cn oder über WhatsApp unter +86 - 13583232887.
