Retention Pond Drainage: Design, Outlets, and Maintenance

Im August 2022 hielten sich sechs Stunden lang Sommerstürme über dem neuen Meridian Business Park in der Nähe von Dallas auf. Der Rückhaltebecken wurde gemäß den Vorschriften gebaut, aber sein Abflussrohr war teilweise durch Sedimente und Trümmer blockiert. Das Wasser stieg schneller an, als die konstruktionsmäßige Abflussrate zuließ, und das Becken überströmte in den Parkplatz. Drei Fahrzeuge wurden beschädigt, und der Entwickler hatte vor der Wiedereröffnung der Baustelle 90.000 US-Dollar an Notreparaturen zu tragen.

Wenn Sie Sturmwasserinfrastrukturen entwerfen, bauen oder warten, ist die Entwässerung von Rückhaltebecken nicht nur ein Detail. Es ist der Unterschied zwischen einem Becken, das das stromabwärts gelegene Eigentum schützt, und einem, das zu einer Haftung wird. Die richtige Abflussöffnung, das richtige Rohr und der richtige Wartungsplan sorgen dafür, dass das System über Jahrzehnte hinweg bei Stürmen funktioniert.

Dieser Leitfaden erklärt, wie die Entwässerung von Rückhaltebecken funktioniert, wie man Abflussöffnungen und Notüberläufe dimensioniert, wie man Rohrmaterialien auswählt und wie man die Fehler vermeidet, die auch erfahrene Ingenieure überraschen. Die Anleitungen spiegeln die gängigen städtischen Sturmwasserpraktiken wider sowie die mehr als 16-jährige Erfahrung von Yongke Machinery bei der Unterstützung der Produktion von Großrohren für Entwässerungsprojekte weltweit.

Was ist ein Rückhaltebecken und wie funktioniert der Abfluss?

Ein Rückhaltebecken, auch Nassrückhaltebecken genannt, ist ein dauerhaftes Gewässer, das dazu dient, Regenabflüsse zu behandeln und langsam abzuführen. Im Gegensatz zu einem Trockenrückhaltebecken, das nach einem Sturm leer wird, hat ein Rückhaltebecken eine dauerhafte Wasseroberfläche. Das gespeicherte Volumen ermöglicht es, dass Sedimente und Schadstoffe sich absetzen, bevor das behandelte Wasser durch eine Abflusskonstruktion abgeleitet wird.

Der Abfluss eines Rückhaltebeckens erfüllt gleichzeitig drei Funktionen:

• Abflusskontrolle: Es lässt das Wasser langsam ab, um die Spitzenabflüsse stromabwärts zu begrenzen.

• Wasserbehandlung: Es gibt Sedimenten, Nährstoffen und Schwebstoffen Zeit zum Absetzen.

• Überschwemmungsreservoir: Es speichert vorübergehend überschüssigen Abfluss über dem normalen Wasserstand während starker Stürme.

Das Abflusssystem umfasst typischerweise einen Hauptabfluss, einen Notüberlauf und eine Niedrigabflussöffnung. Jede Komponente muss auf den Entwurfssturm, das Einzugsgebiet und das Empfangsgewässer abgestimmt sein. Wenn eines dieser Elemente zu klein dimensioniert oder schlecht gewartet wird, kann das Becken bereits bei einem kleineren Ereignis als dem Entwurfssturm versagen.

Technische Notiz: Überprüfen Sie immer die erforderliche Dauerwasserspiegelhöhe des Pools, das Wasservolumen in Bezug auf die Wasserqualität und das Hochwasserschutzvolumen, bevor Sie die Abflussstruktur dimensionieren. Lokale Regeln für den Oberflächenabfluss geben oft Verweilzeiten zwischen 24 und 72 Stunden vor.

Wichtige Gestaltungsfaktoren für die Entwässerung von Retentionsbecken

Vor der Dimensionierung von Rohren oder der Erstellung von Details müssen Ingenieure Standort- und gesetzliche Eingaben sammeln. Jede dieser Eingaben verändert das Entwässerungsdesign.

Auffanggebiet und Abflussvolumen

Das stromaufwärts gelegene Entwässerungsgebiet bestimmt, wie viel Abfluss in das Becken gelangt. Größere undurchlässige Flächen erzeugen in kürzerer Zeit mehr Abfluss. Ingenieure schätzen den Abfluss-Hydrographen mit der Rationalen Methode für kleine Einzugsgebiete oder mit hydrologischen Modellen wie HEC-HMS oder SWMM für größere Einzugsgebiete.

Wiederkehrperiode des Entwurfssturms

Die meisten Gebietskoalitionen verlangen, dass Retentionsbecken den Abfluss aus bestimmten Entwurfsstürmen zurückhalten oder aufnehmen. Übliche Standards umfassen die 2-Jahres-, 10-Jahres-, 25-Jahres- und 100-Jahres-Ereignisse. Das Becken muss den 100-Jahres-Sturm sicher durch den Notüberlauf leiten können, ohne dass das Dammwerk überflutet wird.

Zulässige Abflussrate

Die maximale zulässige Entladung wird normalerweise durch die Kapazität der stromabwärts gelegenen Bereiche festgelegt. Eine gängige Regel begrenzt den Spitzenabfluss nach der Bebauung auf den Spitzenabfluss vor der Bebauung für denselben Entwurfssturm. Die Auslassstruktur muss den Abfluss drosseln, um diese Grenze einzuhalten.

Verweilzeit

Die Wasserbehandlung hängt davon ab, wie lange der Oberflächenabfluss im Teich verbleibt. Eine längere Verweilzeit verbessert die Sedimentation, erfordert jedoch einen größeren dauerhaften Teich oder eine kleinere Auslassöffnung. Typische Verweilzeiten für die Wasserbehandlung liegen zwischen 24 und 72 Stunden.

Teichgeometrie und Böschungswinkel

Die Teichform beeinflusst die Strömungspfade, die Durchmischung und die Sedimentverteilung. Die Böschungswinkel betragen normalerweise 3:1 oder flacher für die Sicherheit und den Zugang für die Wartung. Ein Längen-zu-Breiten-Verhältnis von mindestens 3:1 verbessert die Sedimentationseffizienz, indem es Kurzschlussströmungen reduziert.

Benötigen Sie ein Rohr mit großem Durchmesser für den Abfluss eines Retentionsbeckens? Entdecken Sie die Produktionslinie für HDPE/PP-Spiralprofilrohre von Yongke im Format DN300–DN5000mm.

Dimensionierung des Hauptauslasses und des Notüberlaufs

Die Auslassstruktur ist das Herzstück der Entwässerung von Rückhaltebecken. Sie regelt die Abflussrate bei allen Arten von Sturmereignissen.

Das Steigrohr- und Rohr-Assembly

Ein typischer Hauptauslass verwendet ein vertikales Steigrohr, das mit einem horizontalen Rohr verbunden ist. Das Steigrohr hat Öffnungen oder Überläufe auf verschiedenen Höhen, um Wasser mit unterschiedlichen Raten abfließen zu lassen. Das Rohr leitet den Strom durch den Damm in den Abflusskanal.

Für kleine Teiche kann eine einzelne Öffnung ausreichen. Für größere Teiche ist ein mehrstufiges Steigrohr mit einer Wasserqualitätsöffnung, einem Rückhalteüberlauf und einem Notüberlauf Standard.

Öffnungsabfluss und Überlaufabfluss

Die Hydraulik des Auslasses hängt davon ab, ob das Wasser durch eine Öffnung oder über einen Überlauf fließt.

Für Öffnungsabfluss:

Q = C × A × √(2gh)

Wo:

• Q = Abflussmenge

• C = Abflusskoeffizient

• A = Öffnungsfläche

• g = Erdbeschleunigung

• h = Höhe über der Mittelachse der Öffnung

Für Wehrströmung:

Q = C × L × h^(3/2)

Wo:

• L = Wehrlänge

• h = Höhe über dem Wehrkamm

Ingenieure variieren die Öffnungsgröße, die Wehrlänge und den Rohrdurchmesser, bis die Stufen-Abfluss-Kurve die Zielabflussrate für alle Entwurfsstürme erreicht.

Entwurf des Notüberlaufs

Der Notüberlauf bietet einen sicheren Weg für Strömungen, die die Kapazität des Hauptabflusses überschreiten. Es ist normalerweise ein Breitkammwehr durch ungestörtes Material oder ein grasbewachsener Kanal. Der Überlauf muss den 100-Jahres-Sturm ohne Erosion des Dammes bewältigen.

Ein häufiger Entwurfsfehler besteht darin, den Überlauf als Nachdenken zu behandeln. Wenn der Hauptabfluss verstopft, wird der Überlauf der einzige Abfluss. Seine Kapazität muss unabhängig verifiziert werden, und seine Sohle muss über der maximalen Wasseroberfläche für den vom Hauptabfluss bewältigten Entwurfssturm festgelegt werden.

Für detaillierte Anleitungen zum hydraulischen Entwurf von Abflussstrukturen bietet die Federal Highway Administration Hydraulic Design Series No. 5 autoritative Methoden, die für Rückhalte- und Speicheranlagen anwendbar sind.

Auswahl von Rohrmaterialien für Abflüsse von Retentionsbecken

Das durch den Damm geführte Rohr muss Innendruck, äußere Bodendrücke und schwankende Wasserstände standhalten. Die Materialauswahl beeinflusst die hydraulische Kapazität, die Lebensdauer und die Wartungsfrequenz.

HDPE- und PP-Spiralprofilrohre

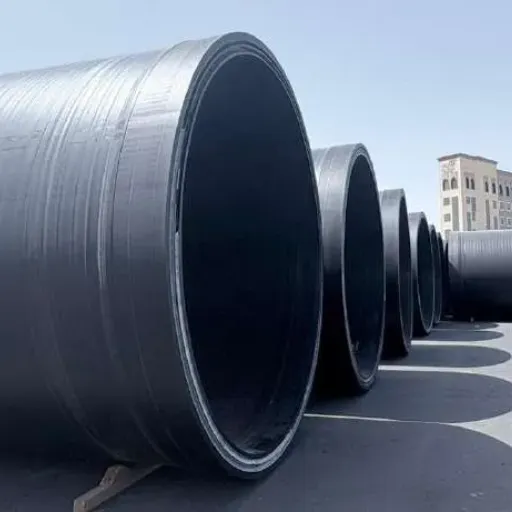

HDPE- und PP-Spiralprofilrohre eignen sich gut für Abflüsse von Retentionsbecken, insbesondere für Durchmesser über DN600 mm. Der glatte Innenraum sorgt für einen niedrigen Manning-Koeffizienten, während das strukturierte Wandprofil die Ringsteifigkeit für vergrabenen Anwendungen gewährleistet. Es ist korrosionsbeständig, ermöglicht heißverschmolzene oder geschweißte Verbindungen und ist in Durchmessern bis zu DN5000 mm erhältlich.

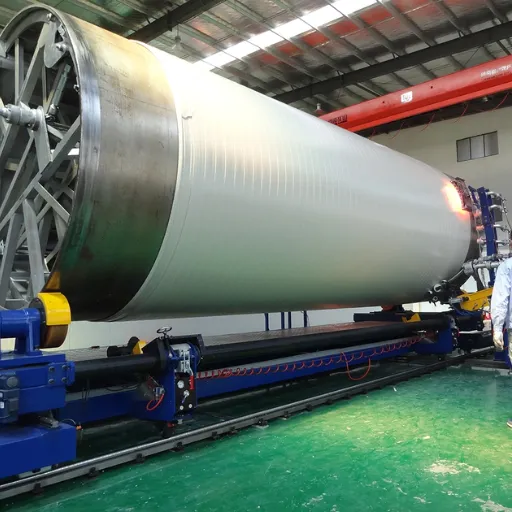

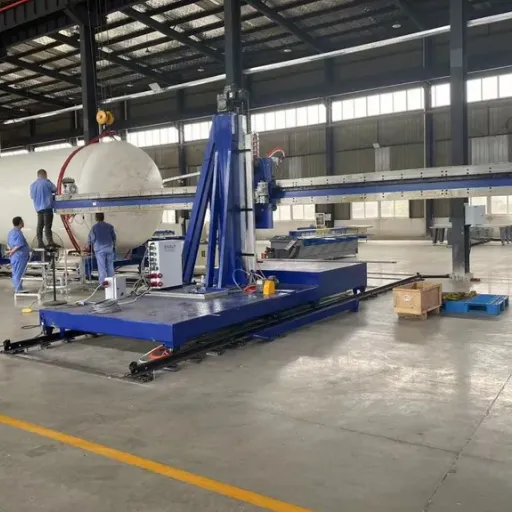

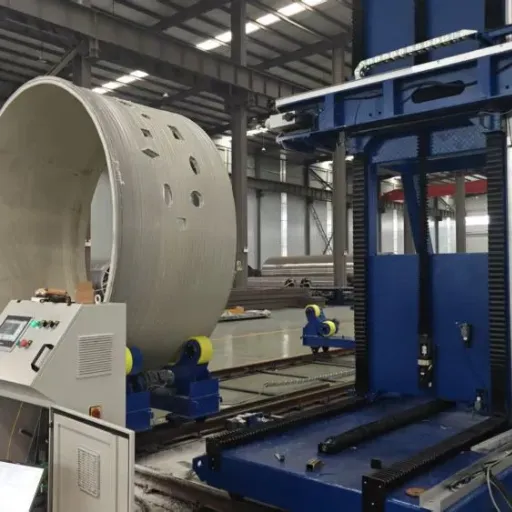

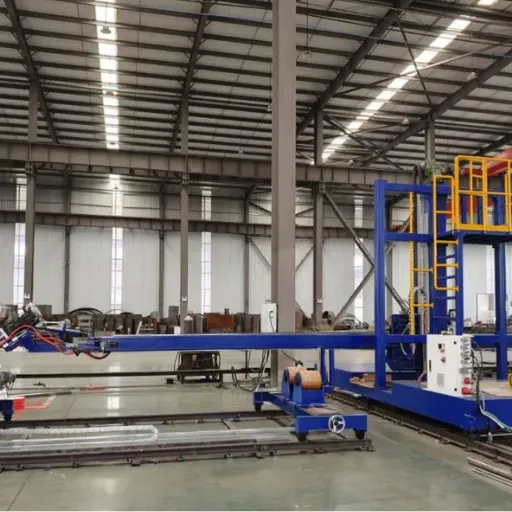

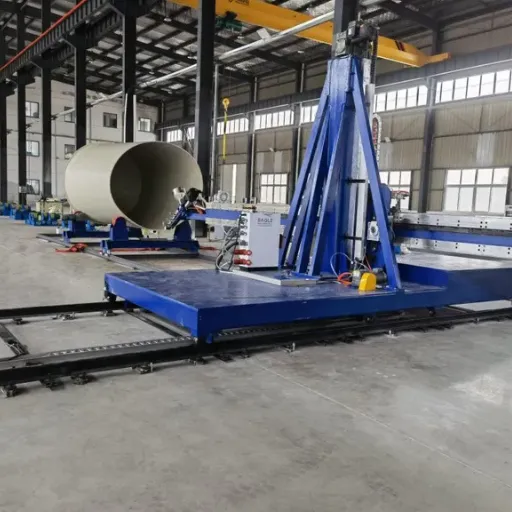

Für Becken mit langen Abflussleitungen oder großen Einzugsgebieten kann die Produktion von Rohren vor Ort mit einer Spiralprofilrohrmaschine die Transportkosten senken und die Lieferkontrolle verbessern.

Bewehrter Betonrohre

Bewehrte Betonrohre sind steif und langlebig. Sie halten hohen Dammbelastungen stand und werden von städtischen Planern weitgehend akzeptiert. Allerdings sind sie schwerer, anfälliger für Korrosion in aggressiven Böden und haben einen höheren Manning-Koeffizienten als HDPE.

Wellrohr aus Metall

Wellrohre aus Metall werden manchmal für kleinere Abflüsse und Stollen verwendet. Sie sind leicht und einfach zu installieren, haben aber eine höhere Rauigkeit und eine geringere Korrosionsbeständigkeit als HDPE oder Beton.

Materialvergleichstabelle

Kurzgeschichte: Als eine verstopfte Öffnung eine Siedlung überflutete

Im Jahr 2018 entwarf der Ingenieur David Okonkwo einen Rückhaltebecken für eine Wohnsiedlung außerhalb von Lagos. Das Einzugsgebiet betrug 12 Hektar, hauptsächlich Dächer und gepflasterte Straßen. Er bestimmte einen mehrstufigen Betonaufstieg mit einer Wasserqualitätsöffnung im Durchmesser von 150 mm.

Der Teich funktionierte in den ersten beiden Regenzeiten gut. Im dritten Jahr hatten Sedimente und Vegetation die Öffnung teilweise blockiert. Ein 10-Jahre-Sturm erzeugte einen Spitzenzufluss, der sicher durch den Auslass hätte passieren sollen.

Stattdessen stieg der Teichstand über die Entwurfs-Wasseroberfläche und floss über den Notüberlauf. Der Überlauf war nicht richtig geschützt, und es begann Erosion, den Damm zu untergraben.

Die Reparatur kostete dem Entwickler $45.000 und erforderte eine Neukonstruktion der Auslassstruktur mit einem Rechen, einem Zugangsschacht und einem größeren Wartungsbereich. Davids Lehre: Die Entwurfsqualität eines Rückhaltebeckens hängt von der Wartungsmöglichkeit ab.

Wartung und häufige Störungen der Entwässerung von Rückhaltebecken

Rückhaltebecken sind Sedimenten, Schmutz, Vegetation und schwankenden Wasserständen ausgesetzt. Ohne regelmäßige Wartung wird auch ein gut entworfenes System verschlechtern.

Akkumulation von Sedimenten

Sedimente verringern das Speichervolumen und können die Vegetation im dauerhaften Teich ersticken. Die meisten Behörden verlangen die Entfernung von Sedimenten, wenn das Speichervolumen um 20% bis 30% sinkt. Regelmäßige Vermessungen mit Tiefenmessstangen oder Bathymetrie helfen, die Sedimenttiefe zu verfolgen.

Auslassverstopfung

Düsen, Rechen und Steigrohrausgänge neigen dazu, durch Blätter, Müll und Vegetation verstopft zu werden. Die Rechen müssen so dimensioniert sein, dass die Öffnungen klein genug sind, um Schmutz zurückzuhalten, aber groß genug, um den Entwurfsabfluss zu leiten. Jede Auslasskonstruktion sollte so gestaltet sein, dass sie zur Reinigung zugänglich ist.

Schäden durch Vegetation und Damm

Schilfrohr, Röhrricht und holzige Pflanzen können Ein- und Auslässe blockieren. Dämme müssen gemäht und auf Tierbauten, Erosion oder Setzungen überprüft werden. Beschädigte Böschungen können während starker Stürme zum Dammbruch führen.

Struktureller Verschleiß

Betonsteigrohre können reißen. Metallrohre können korrodieren. Dichtungsverbinder können undichten. Die Inspektionsprogramme sollten visuelle Prüfungen nach großen Stürmen und detaillierte Bewertungen alle paar Jahre umfassen.

Planen Sie ein Retentionsbecken oder ein Abflussprojekt für Regenwasser? Fordern Sie ein maßgeschneidertes Angebot für Spiralprofilrohre an, die auf Ihren Durchmesser und Ihren Abflussbedarf abgestimmt sind.

Integration von Retentionsbecken in die Gesamtstrategie für Regenwasser

Retentionsbecken funktionieren nicht in Isolation. Sie sind mit Straßen, Rinnen, Einlaufstrukturen, Abflusskanälen und Behandlungssystemen verbunden. Ohne eine angemessene Koordination kann selbst ein richtig dimensioniertes Becken weniger Zufluss erhalten als erwartet oder mehr abgeben, als der Abflusskanal aufnehmen kann.

Koordination mit der Geländegestaltung

Die Einlässe müssen an Orten angeordnet werden, wo sich das Abwasser natürlich sammelt. Der Beckenboden und der dauerhafte Wasserspiegel müssen unter der niedrigsten Einlasshöhe liegen. Eine schlechte Geländegestaltung kann dazu führen, dass die Einlässe schlecht abfließen oder das Becken ganz umgehen.

Vorbehandlung und Vorkammern

Eine Vorkammer am Einlass verlangsamt den einströmenden Fluss und fängt grobes Sediment ein, bevor es das Hauptbecken erreicht. Dies verringert die Wartung im dauerhaften Wasserspiegel und verlängert die Lebensdauer der Auslassstruktur.

Schutz des Abflusskanals

Selbst ein richtig dimensionierter Auslass kann Wasser mit Geschwindigkeiten abgeben, die den Abflusskanal erodieren. Energiedissipatoren, Schotterböschungen oder Ebenenverteilersysteme können am Auslass erforderlich sein.

Grüne Infrastruktur-Kombination

Permeabler Pflasterbelag, Bioschläuche und Regengrten können das Abflussvolumen reduzieren, bevor es den Teich erreicht. In einigen Fllen ermçglicht die grüne Infrastruktur stromaufwarts einen kleineren Teich oder reduziert das erforderliche Hochwasserschutzvolumen. Die Regeln zur Bewltigung von Regenwasser des US Environmental Protection Agency zusammenfassen, wie diese Praktiken in eine umfassende Entwsserungsstrategie passen.

Bei Yongke Machinery untersttzen wir kommunale Auftragnehmer und Rohrhersteller mit HDPE/PP-Spiralprofilrohrproduktionslinien von DN300mm bis DN5000mm. Unabhngig davon, ob Ihr Projekt Abflsse von Retentionsteichen, Behlter von Detentionsbecken oder Regenwasserhauptleitungen bentigt, kann die lokale Produktion von Rohren die Logistik und die Lieferkontrolle verbessern.

Checkliste fr das Entwsserungsdesign von Retentionsteichen

Verwenden Sie diese Checkliste whrend der Entwurfsberprfung, um hufige bersichtigungen zu erkennen, bevor der Bau beginnt:

• Besttigen Sie das erforderliche Wasserqualittsvolumen, die permanente Wasserstandshhe und das Hochwasserschutzvolumen bei der lokalen Behrde.

• Dimensionieren Sie den Hauptabfluss für das gesamte Spektrum von Entwurfsstürmen, nicht nur für das 100-Jahresereignis.

• Verifizieren Sie, dass der Notüberlauf den 100-Jahressturm ohne Überbrechen des Dammes bewältigt.

• Installieren Sie Rechen und gewährleisten Sie Wartungszugang an jeder Öffnung und Steigrohröffnung.

• Wählen Sie das Rohrmaterial basierend auf der Dammbelastung, der Korrosionsanfälligkeit und der hydraulischen Kapazität aus.

• Schützen Sie den Abflusskanal mit Schotter, Energievernichtern oder Ebenenverteilern.

• Planen Sie Zugangsmöglichkeiten für die Sedimententfernung, einschließlich stabiler Transportwege und Entwässerungsbereiche.

• Koordinieren Sie die Terrassenlegung des Teiches mit der Standortentwässerung, damit jeder Einlauf tatsächlich in den Teich abfließt.

Schlussfolgerung

Die Entwässerung von Rückhaltebecken ist ein kritischer Bestandteil des Sturmwassermanagements. Das Design muss die Strömungsregelung, die Wasserbehandlung und den Hochwasserschutz über ein breites Spektrum von Sturmereignissen ausgleichen. Die richtige Dimensionierung des Abflusses, langlebige Rohrmaterialien und ein realistischer Wartungsplan bestimmen, ob der Teich über seine Entwurfslebensdauer wie beabsichtigt funktioniert.

Wichtige Erkenntnisse

• Retentionsbecken halten einen dauerhaften Wasserspiegel und lassen behandelten Abfluss langsam durch einen Hauptauslass abfließen.

• Die Auslasskonstruktion muss auf die Rückhaltung für die Wasserqualität, die Hochwasserkontrolle und den Notüberlauf dimensioniert werden.

• HDPE- und PP-Spiralprofilrohre bieten eine geringe Rauigkeit und einen großen Durchmesserbereich für Abflussanwendungen.

• Zugang für Wartungsarbeiten und Müllschutz sind genauso wichtig wie hydraulische Berechnungen.

• Regelmäßige Inspektionen, die Entfernung von Sedimenten und die Vegetationskontrolle verhindern kostspielige Ausfälle.

Wenn Ihr Projekt DN300mm bis DN5000mm Entwässerungsrohre für Retentionsbecken, Rückhaltebecken oder Regenwasserabflüsse umfasst, kann Yongke Machinery Ihnen bei der Bewertung von Produktionsoptionen, Materialauswahl und Durchmesserbereich helfen. Kontaktieren Sie unser Ingenieursteam, um Ihre hydraulischen Anforderungen zu besprechen, ein Angebot anzufordern oder eine technische Beratung zu vereinbaren.
