Rehabilitación de tuberías de alcantarillado y revestimiento interno de tuberías: Una guía completa

La rehabilitación de tuberías de alcantarillado es el proceso de restaurar o reemplazar las tuberías de alcantarillado subterráneas envejecidas, dañadas o con fugas sin realizar una excavación a cielo abierto completa. Los principales métodos sin zanja son el revestimiento de tubería curado in situ (CIPP), el revestimiento UV-CIPP, la rotura de tuberías y el revestimiento por deslizamiento. Los contratistas a menudo denominan este trabajo revestimiento de tuberías cuando la tubería anfitriona existente permanece en su lugar y un nuevo revestimiento se convierte en la pared estructural de la tubería.

¿Qué pasaría si una ciudad pudiera prolongar la vida de un sistema de alcantarillado de 100 años sin desenterrar cada calle por encima de él? En 2023, una empresa pública de servicios básicos en Rotterdam se enfrentó exactamente a ese desafío. Una tubería de ladrillo de 1.200 mm discurría debajo de un distrito histórico donde era imposible realizar excavaciones.

La empresa pública eligió el revestimiento CIPP. En dos semanas, la tubería anfitriona tenía un nuevo revestimiento estructural. Las calles se mantuvieron intactas y los negocios del distrito siguieron abiertos. Ese es un ejemplo poderoso de reparación de alcantarillado sin zanja en acción.

Ese es el valor práctico de la rehabilitación de tuberías de alcantarillado. Esta guía explica cómo funcionan los principales métodos, cuándo es adecuado cada uno y qué equipo necesitan los contratistas y fabricantes para atender a este creciente mercado.

Puntos clave

• La rehabilitación de tuberías de alcantarillado incluye revestimiento CIPP, UV-CIPP, estallido de tuberías y revestimiento por deslizamiento; cada método se adapta a diferentes condiciones de las tuberías.

• El revestimiento CIPP crea una nueva tubería dentro de la tubería existente y es ideal para grietas, fugas y penetración de raíces.

• El UV-CIPP utiliza luz ultravioleta para curar el revestimiento más rápido y con más control que los métodos de inversión con agua caliente o vapor.

• El estallido de tuberías reemplaza por completo la tubería vieja y es la mejor opción cuando la tubería principal se ha derrumbado o ha perdido su forma.

• El revestimiento por deslizamiento es el método más sencillo, pero reduce el diámetro interno, por lo que solo es adecuado donde la pérdida de flujo es aceptable.

• Qingdao Yongke Machinery fabrica equipos de producción de revestimientos CIPP para curado UV, inversión y producción de revestimientos de fieltro.

Por qué la rehabilitación de tuberías de alcantarillado es importante ahora

La infraestructura de alcantarillado envejecida es un problema global. Muchas ciudades operan tuberías que se instalaron hace 50 a 100 años. Estas tuberías sufren de corrosión, grietas, movimiento de juntas, penetración de raíces y fugas de agua subterránea. La American Society of Civil Engineers califica regularmente los sistemas de aguas residuales cerca de niveles de falla en muchas regiones.

El reemplazo por corte abierto es costoso y disruptivo. Destruye carreteras, aceras, paisajes y servicios públicos. También cierra carriles de tráfico, daña a las empresas y crea frustración en el público. Por eso, la rehabilitación de tuberías de alcantarillado resuelve estos problemas al restaurar las tuberías de adentro hacia afuera.

La Agencia de Protección Ambiental de EE. UU. documenta cómo los desbordamientos de alcantarillado dañan la salud pública y las vías fluviales. Una rehabilitación rápida y confiable reduce estos riesgos. La Asociación Nacional de Empresas de Servicios de Alcantarillado publica estándares y capacitación para contratistas de rehabilitación sin zanja.

Para los fabricantes de equipos, el crecimiento de la rehabilitación sin zanja crea una fuerte demanda de maquinaria especializada. Las líneas de producción de revestimientos CIPP, las mangueras de calibración, las máquinas de revestimientos de fieltro y los equipos de curado UV todos requieren una ingeniería precisa. En Qingdao Yongke Machinery, diseñamos y construimos este equipo en nuestra instalación certificada por ISO en Qingdao, China.

¿Cómo funciona el revestimiento de tubería curada in situ (CIPP)?

El revestimiento CIPP es el método más ampliamente utilizado para la rehabilitación de tuberías de alcantarillado. Instala un tubo flexible empapado en resina dentro de la tubería dañada. El tubo se endurece y se convierte en una nueva pared de tubería. El resultado es una tubería más fuerte dentro de la vieja.

El proceso de instalación de CIPP

Primero, el contratista limpia la tubería anfitriona con un chorro de agua a alta presión o mediante limpieza mecánica. Luego, una inspección con cámara CCTV confirma el daño y mide la longitud de la tubería. A continuación, el equipo empapa el revestimiento en resina, lo inserta en la tubería y lo endurece hasta que se endurece. La precisión es importante en cada paso.

Los métodos de curado difieren:

• La inversión con agua caliente hace circular agua caliente a través del revestimiento.

• La inversión con vapor utiliza vapor a presión para ciclos de curado más rápidos.

• El UV-CIPP tira un revestimiento con fibra de vidrio incrustada a través de la tubería y lo endurece con un tren de luz UV.

El UV-CIPP se ha vuelto popular porque los tiempos de curado son predecibles. El operador controla la velocidad e intensidad de la luz, por lo que el revestimiento se endurece uniformemente incluso a temperaturas variables. Esto es importante en climas donde los tiempos de curado con agua caliente o vapor fluctúan.

¿Cuándo utilizar el revestimiento CIPP para la rehabilitación de tuberías de alcantarillado?

El revestimiento CIPP funciona mejor cuando la tubería existente es lo suficientemente sólida estructuralmente para actuar como molde. Repara grietas, movimientos de juntas, intrusión de raíces y corrosión menor. No es adecuado para tuberías que se han derrumbado o perdido su forma.

Aplicaciones típicas incluyen redes de alcantarillado urbano, conexiones laterales, tuberías de procesos industriales y desagües de aguas pluviales. Los diámetros van desde laterales residenciales pequeños hasta alcantarillados principales grandes. Para un análisis técnico más profundo, consulte nuestra guía de rehabilitación sin zanja CIPP.

UV-CIPP vs CIPP por inversión: Elegir el método adecuado de rehabilitación de tuberías de alcantarillado

Tanto el UV-CIPP como el CIPP por inversión crean una nueva pared de tubería dentro de la tubería anfitriona. La diferencia radica en el manejo del material, la energía de curado y la logística del sitio. Por lo tanto, elegir entre ellos depende de la geometría de la tubería, el cronograma del proyecto y el espacio disponible en el sitio.

Características del revestimiento UV-CIPP

Los revestimientos UV-CIPP se empapan en fábrica con resina y se entregan en transporte refrigerado. El revestimiento contiene fibras de vidrio que le dan resistencia. Un tren de luz UV se tira a través del revestimiento a una velocidad controlada. El monitoreo del curado es continuo.

Las ventajas incluyen no tener calderas de agua caliente, no tener generadores de vapor y ocupar poco espacio en el sitio. El proceso también es más limpio porque la resina no curada permanece dentro del revestimiento empapado en la fábrica. Si estás buscando equipo de producción, una máquina de fabricación de mangueras de revestimiento UV - CIPP construye las mangueras de calibración y los tubos de revestimiento UV - CIPP utilizados en estos sistemas.

Características del CIPP por inversión

El CIPP por inversión utiliza un tubo flexible, generalmente de felpa de poliéster o fibra de vidrio, que se empapa con resina en el sitio. El revestimiento se invierte mientras se inserta en la tubería utilizando presión de agua o aire. Una vez en su lugar, se cura con agua caliente, vapor o resina a temperatura ambiente.

La inversión es flexible y funciona en tuberías con curvas y cambios de diámetro. Está bien establecida y es ampliamente conocida por los contratistas en todo el mundo. Para este método, una máquina de mangueras de revestimiento CIPP por inversión produce las mangueras recubiertas que resisten la presión de inversión.

Criterios de selección

La máquina de fabricación de mangueras para revestimientos UV-CIPP de Qingdao Yongke Machinery produce las mangueras de calibración y los tubos de revestimiento utilizados en los sistemas de curado UV. La máquina de mangueras para revestimientos por inversión CIPP suministra las mangueras recubiertas utilizadas para invertir los revestimientos en su lugar. Ambas son piezas esenciales de equipo de rehabilitación de alcantarillas para cualquier instalación de producción de CIPP.

Estallido de tuberías: Reemplazo completo sin zanja

El estallido de tuberías es un método sin zanja que fractura la tubería vieja y tira una nueva tubería por el mismo camino. Se utiliza cuando la tubería existente está demasiado dañada para revestirla o cuando el cliente desea una tubería de mayor diámetro.

¿Cómo funciona la rotura de tuberías?

Una cabeza de rotura es arrastrada a través de la tubería existente por un cabrestante hidráulico o un sistema de barras estáticas. La cabeza rompe la tubería vieja hacia afuera y empuja los fragmentos hacia el suelo circundante. Una nueva tubería de HDPE o PVC se une detrás de la cabeza de rotura y sigue el mismo camino. No se necesita una zanja.

Cuándo la rotura de tuberías es la mejor opción

La rotura de tuberías se prefiere cuando:

• La tubería existente tiene secciones colapsadas.

• El material de la tubería es quebradizo, como arcilla vitrificada o cemento de amianto.

• El propietario desea aumentar la capacidad de flujo con una tubería de mayor diámetro.

• El revestimiento dejaría demasiada pérdida de diámetro.

La principal limitación es la proximidad a otras instalaciones públicas. El movimiento del suelo causado por la rotura puede afectar las líneas de gas, agua o electricidad cercanas. La localización de las instalaciones públicas antes de la construcción es esencial, así que no omita este paso. Para la tubería de reemplazo en sí, muchos contratistas utilizan máquinas de tuberías de perfil espiral de HDPE para producir tuberías de pared estructural de gran diámetro en el sitio.

Revestimiento por deslizamiento: El método más sencillo de rehabilitación de tuberías de alcantarillado

El revestimiento por deslizamiento es uno de los métodos sin zanja más antiguos. Se inserta una tubería de menor diámetro en la tubería existente. El espacio entre la tubería vieja y la nueva a menudo se rellena con mortero para dar estabilidad. Es una idea sencilla.

Ventajas y limitaciones

El revestimiento por deslizamiento es sencillo y requiere un mínimo de equipos especializados. Funciona bien para tramos rectos de diámetro uniforme. Sin embargo, reduce el diámetro interno, lo que disminuye la capacidad de flujo. También no puede manejar curvas importantes o defectos estructurales en la tubería anfitriona.

Por estas razones, el revestimiento por deslizamiento ha sido en gran parte reemplazado por CIPP en muchas aplicaciones. Sin embargo, todavía tiene un papel en alcantarillas de gran diámetro y tuberías industriales donde la pérdida de diámetro es aceptable. En esos casos, las máquinas de tubería de perfil espiral de HDPE pueden producir la tubería de reemplazo a demanda.

Métodos de rehabilitación de tuberías de alcantarillado comparados

La tabla siguiente resume cómo se comparan los cuatro métodos principales de rehabilitación de tuberías de alcantarillado en factores comunes de proyectos.

Utilice esta comparación para reducir sus opciones antes de llamar a un contratista o buscar equipamiento.

Equipamiento de rehabilitación de alcantarillas para contratistas y fabricantes

Ejecutar proyectos sin zanja requiere más que un buen método. Los contratistas necesitan equipos confiables. Los fabricantes que suministran a la industria sin zanja necesitan maquinaria de producción que cumpla con tolerancias estrictas. Sin el equipo adecuado de rehabilitación de alcantarillas, incluso el mejor diseño de revestimiento no funcionará en el sitio.

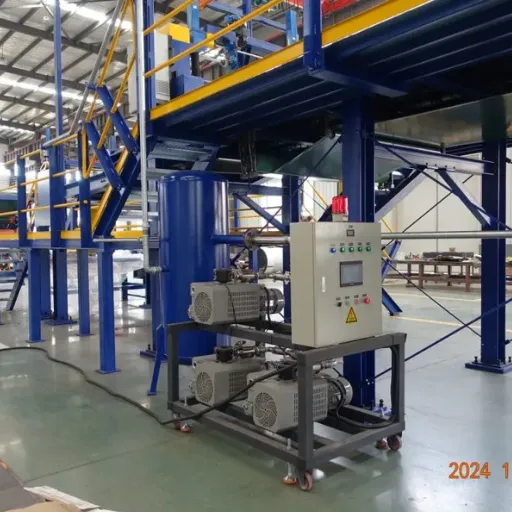

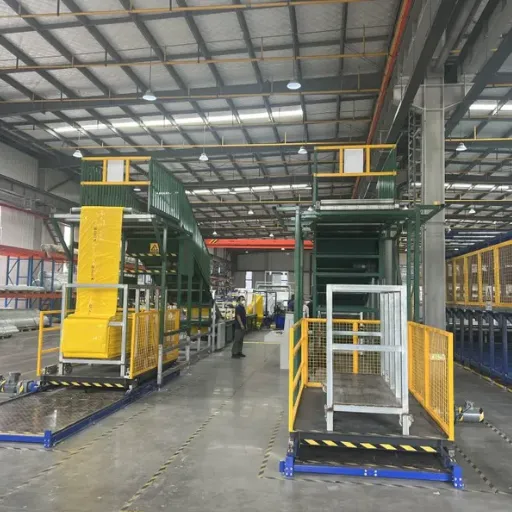

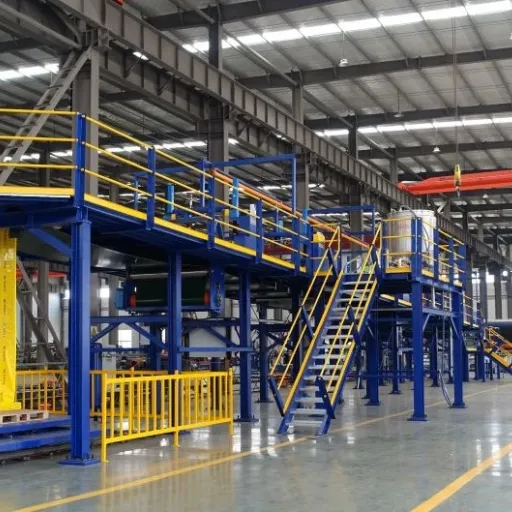

Máquina de fabricación de revestimientos CIPP: Equipo de producción central

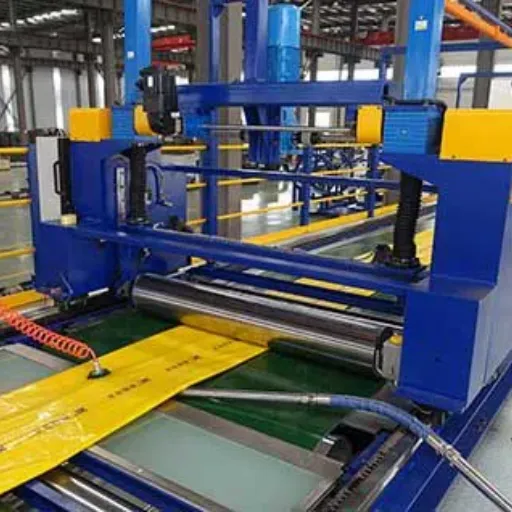

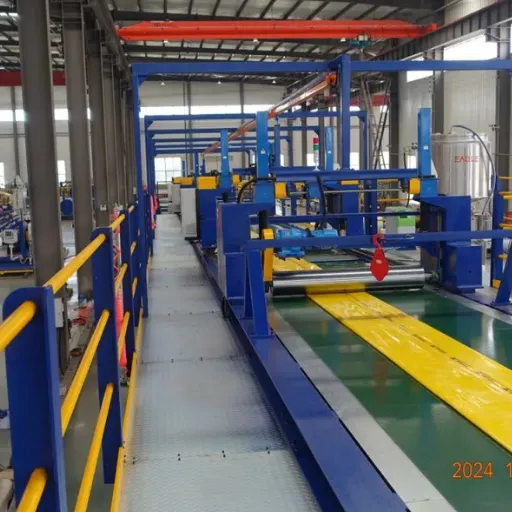

Una máquina de fabricación de revestimientos CIPP produce los tubos de fieltro, fibra de vidrio o tela recubierta que se convierten en el revestimiento estructural. Los parámetros clave de la máquina incluyen:

• Ancho de trabajo: Determina el diámetro máximo del revestimiento.

• Precisión del recubrimiento: Controla la absorción y el espesor de la resina.

• Velocidad de producción: Afecta la producción diaria y la economía del proyecto.

• Precisión de calibración: Asegura que el revestimiento se ajuste correctamente al conducto principal.

La máquina adecuada marca la diferencia. En Yongke Machinery, fabricamos máquinas de fabricación de revestimientos CIPP en nuestra fábrica de 10,000 m² en Qingdao, con procesos certificados por ISO y pruebas de aceptación de fábrica completas.

UV-CIPP vs Equipamiento de inversión

Los sistemas UV-CIPP necesitan equipos de producción de revestimientos que puedan incrustar refuerzos de vidrio y producir superficies internas lisas para el paso del tren de luz. Los sistemas de inversión necesitan mangueras recubiertas que soporten la presión de inversión y resistan la abrasión durante la instalación.

Yongke Machinery suministra tanto máquinas de fabricación de mangueras de revestimiento UV-CIPP como máquinas de fabricación de mangueras de revestimiento CIPP de inversión para contratistas y proveedores de equipos que ingresan al mercado de la construcción sin zanja. Si está listo para adquirir equipos de producción, nuestro equipo puede ayudarlo a emparejar la máquina con el diámetro y la producción objetivo de su revestimiento.

Equipamiento de apoyo en el sitio

Los equipos de construcción sin zanja también utilizan:

• Cámaras de inspección CCTV para estudios antes y después de la reparación.

• Camiones de inyección de alta presión para la limpieza de tuberías.

• Remolques de impregnación de resina para CIPP de inversión.

• Equipos de curado por luz UV para UV-CIPP.

• Cortadores robóticos para la restitución lateral.

Un ejemplo real de selección

Cuando Viktor, un gerente de proyecto en Varsovia, evaluó las opciones de reparación para un alcantarillado interceptador de 900 mm, primero consideró el revestimiento CIPP. La tubería tenía grietas extensas pero todavía era redonda. Sin embargo, una sección cerca de un terraplén ferroviario tenía un colapso parcial.

El equipo de Viktor utilizó CIPP para las secciones agrietadas y la ruptura de tuberías para la sección colapsada. Evitaron excavar debajo del ferrocarril. El enfoque híbrido costó un 30% menos que la sustitución por corte abierto completo y acortó el calendario en cinco semanas.

Este ejemplo muestra por qué la rehabilitación de alcantarillas no es un método único. Los proyectos exitosos adaptan la tecnología al defecto. Para más aplicaciones reales, consulte nuestra descripción general de proyectos de rehabilitación sin zanja.

Errores comunes en proyectos de rehabilitación de alcantarillas

Incluso los contratistas experimentados cometen errores durante el trabajo de rehabilitación de alcantarillas. Aquí están los más frecuentes.

Omitir la inspección adecuada

Una inspección de CCTV no es opcional. Sin ella, los equipos se pierden secciones colapsadas, juntas desalineadas o conexiones laterales. Estas sorpresas detienen la instalación y aumentan los costos.

Elegir el Método Incorrecto

Forrar una tubería colapsada desperdicia material y tiempo. Romper cerca de servicios públicos no mapeados crea responsabilidad. Ajuste el método a la condición de la tubería y las restricciones del sitio.

Ignorar el Bombeo de Desvío

El flujo no puede detenerse durante la reparación de alcantarillas. Los contratistas deben instalar un bombeo de desvío antes de forrar o romper. Una planificación inadecuada del desvío causa desbordes y violaciones regulatorias.

Subestimar las Condiciones de Curado

La temperatura ambiental, la humedad y el nivel del agua subterránea afectan la calidad del curado. El CIPP de luz ultravioleta reduce parte de esta variabilidad, pero cada método necesita controles ambientales. No ignore las tablas de curado del fabricante en el sitio.

Preguntas Frecuentes: Rehabilitación de Tuberías de Alcantarilla

¿Qué es el forrado de tuberías?

El forrado de tuberías es una forma de rehabilitación de tuberías de alcantarilla que instala un nuevo revestimiento dentro de la tubería anfitriona existente. El revestimiento se endurece en una nueva pared estructural de la tubería. El forrado CIPP y el CIPP de luz ultravioleta son los métodos de forrado de tuberías más comunes.

¿Qué es la rehabilitación de tuberías de alcantarillado?

La rehabilitación de tuberías de alcantarillado restaura o reemplaza las tuberías de alcantarillado subterráneas sin excavar una zanja continua. Los métodos incluyen revestimiento CIPP, UV-CIPP, estallido de tuberías y revestimiento deslizante. Es la técnica central detrás de la reparación moderna de tuberías sin excavación.

¿Cuánto dura la rehabilitación de tuberías de alcantarillado?

Un revestimiento CIPP instalado correctamente puede durar 50 años o más. El estallido de tuberías instala una nueva tubería termoplástica con una vida útil de diseño similar.

¿Es la rehabilitación de tuberías de alcantarillado más económica que la excavación?

En la mayoría de los entornos urbanos, los métodos sin zanja cuestan menos cuando se incluyen la restauración de la superficie, el control del tráfico y el tiempo de inactividad. Los costos directos de tubería por tubería pueden ser similares, pero los costos totales del proyecto suelen ser 30% a 50% más bajos.

¿Qué diámetros de tubería se pueden reparar con CIPP?

El revestimiento CIPP cubre un amplio rango, desde laterales residenciales de 100 mm hasta alcantarillas municipales de 1500 mm o más. El equipo y la producción de revestimientos se ajustan al diámetro, por lo que hay una solución para la mayoría de los tamaños de alcantarillas.

¿Pueden las raíces de los árboles crecer a través de un revestimiento CIPP?

No. Un revestimiento CIPP curado es una tubería continua y sin juntas. Las raíces no pueden penetrar el tubo saturado de resina, lo que elimina las juntas por donde las raíces suelen entrar.

¿Cuál es la diferencia entre UV-CIPP e inversión CIPP?

El UV-CIPP se cura con luz ultravioleta y utiliza revestimientos empapados en fábrica. La inversión CIPP utiliza presión de agua o aire para instalar un tubo empapado de resina y luego lo cura con agua caliente, vapor o resina de curado ambiental.

¿Qué equipo se necesita para fabricar revestimientos CIPP?

La fabricación de revestimientos CIPP requiere equipo de recubrimiento o remojo, sistemas de calibración, estaciones de corte y pruebas de control de calidad. Los sistemas UV-CIPP e inversión utilizan diferentes construcciones de revestimiento y accesorios de curado. Si está listo para invertir, solicite una cotización y nuestro equipo le recomendará la máquina adecuada para el diámetro y la producción objetivo del revestimiento.

Conclusión: Elegir el método adecuado de rehabilitación de tuberías de alcantarillado

La rehabilitación de tuberías de alcantarillado se ha convertido en el estándar para reparar la infraestructura subterránea envejecida. Reduce las interrupciones, disminuye el costo total del proyecto y prolonga la vida útil de las redes de alcantarillado sin excavación abierta. Si la opción correcta es el revestimiento CIPP, UV-CIPP, la rotura de tuberías o el revestimiento por deslizamiento depende de la condición de la tubería, el diámetro, el acceso y los objetivos del proyecto.

Para los contratistas y proveedores de equipos, el crecimiento de la reparación de tuberías sin excavación crea oportunidades. El equipo de fabricación de revestimientos CIPP confiable, los sistemas UV-CIPP y las máquinas de revestimiento por inversión son esenciales para mantenerse al día con la demanda. Normas como ASTM F1216 e ISO 11296 definen los requisitos de prueba y diseño que debe cumplir la producción de revestimientos de calidad.

Puntos clave a recordar:

• Ajuste el método de reparación a los defectos y las limitaciones del sitio.

• El revestimiento CIPP es el método de rehabilitación de tuberías de alcantarillado más versátil.

• El UV-CIPP ofrece un curado más rápido y limpio que los métodos de inversión tradicionales.

• La rotura de tuberías es la opción correcta cuando la tubería vieja debe ser completamente reemplazada.

• Siempre complete una inspección por CCTV y un plan de desvío antes de comenzar el trabajo.
