Tubería curada in situ (CIPP): Una guía completa para la rehabilitación sin zanja

Una tubería curada in situ (CIPP, por sus siglas en inglés) es un método de rehabilitación sin excavación que crea una nueva tubería estructural dentro de una tubería de alcantarillado, desagüe o línea industrial dañada existente sin necesidad de excavación. El proceso consiste en insertar un revestimiento flexible impregnado de resina en la tubería principal y curarlo con calor, vapor o luz ultravioleta para formar una tubería sin costuras y resistente a la corrosión dentro de otra tubería.

¿Qué pasaría si un solo equipo de trabajo pudiera rehabilitar un kilómetro de alcantarillado municipal envejecido en una semana sin cerrar una sola carretera? Esa es la realidad operativa que los contratistas de CIPP ahora ofrecen a municipios, empresas de servicios públicos y operadores industriales de todo el mundo. A medida que la infraestructura subterránea envejece en América del Norte, Europa y Asia, la demanda de tecnologías de reparación sin excavación sigue aumentando, ya que la alternativa, el reemplazo por excavación abierta, interrumpe el tráfico, daña los activos superficiales y multiplica los costos del proyecto.

En esta guía, aprenderá exactamente cómo funciona la CIPP, las diferencias entre los sistemas UV-CIPP e inversión CIPP, en qué casos cada método es más eficaz y qué equipos necesitan los fabricantes para producir revestimientos de alta calidad a gran escala. Nos basamos en nuestra experiencia en la construcción de máquinas de fabricación de revestimientos CIPP en Qingdao Yongke Machinery para explicar la tecnología desde la perspectiva tanto del instalador como del fabricante.

Puntos clave

• El tubo curado in situ (CIPP) instala un revestimiento estructural dentro de un tubo existente, evitando la excavación y reduciendo los costos del proyecto en un 50-70% en comparación con la sustitución por corte abierto.

• El UV-CIPP utiliza luz ultravioleta para un curado rápido y controlable y es ideal para alcantarillas urbanas complejas, mientras que el CIPP por inversión utiliza agua caliente o vapor y sigue siendo el método más utilizado para aplicaciones de gran diámetro y en línea recta.

• Los revestimientos CIPP se fabrican fabricando un tubo de feltro o fibra de vidrio, impregnándolo con resina termoendurecible, calibrando el espesor y empaquetándolo para la instalación.

• Los revestimientos producidos deben cumplir con estándares internacionales como ASTM F1216, ASTM F1743 y EN ISO 11296 para garantizar el rendimiento estructural y la fiabilidad de la instalación.

• Los fabricantes que ingresan al mercado del CIPP necesitan equipos especializados de producción de revestimientos, sistemas de control de calidad y soporte técnico para atender al creciente sector de rehabilitación sin zanja.

¿Qué es la tubería curada in situ (CIPP)?

La tubería curada in situ es una forma de rehabilitación sin zanja que se utiliza para reparar tuberías agrietadas, corroídas o con fugas creando una nueva pared de tubería unida al interior de la tubería anfitriona existente. La tecnología se desarrolló por primera vez en el Reino Unido en la década de 1970 y desde entonces se ha convertido en el método dominante para la rehabilitación de alcantarillas de gravedad, desagües de tormenta y algunas tuberías a presión.

El revestimiento CIPP terminado es una estructura compuesta. Consiste en un tubo portador flexible, generalmente de fieltro de poliéster o tela de fibra de vidrio, saturado con una resina termoendurecible como poliéster, éster vinílico o epoxi. Una vez instalado y curado, el revestimiento se endurece en una tubería lisa, estructuralmente independiente o semi - independiente que restaura la capacidad hidráulica y evita un mayor deterioro.

El CIPP se clasifica como una tecnología sin zanja porque solo requiere pequeñas trincheras de acceso o pozos de inspección existentes en lugar de una zanja continua. Esto minimiza la interrupción de la superficie, reduce los costos de gestión del tráfico y acorta la duración del proyecto. Para los ingenieros municipales, también significa que la rehabilitación se puede llevar a cabo en áreas densamente construidas donde la excavación sería prohibitivamente costosa o socialmente disruptiva.

En 2023, cuando el equipo de Metro Utilities en Ohio se enfrentó a un tramo de alcantarilla de 450 metros que se extendía debajo de una calle histórica del centro de la ciudad, el reemplazo por excavación abierta habría requerido cerrar la carretera durante seis semanas y remover el adoquinado de ladrillos de hace un siglo. En cambio, especificaron un revestimiento CIPP instalado a través de los pozos de inspección existentes. La calle se mantuvo abierta, el albañilería no se tocó y la línea volvió a servicio en nueve días.

¿Cómo funciona la tubería curada in situ?

El proceso de instalación de CIPP sigue una secuencia constante, aunque los equipos y los métodos de curado varían según la tecnología. Comprender cada etapa ayuda a los ingenieros a evaluar qué método es adecuado para un proyecto específico y ayuda a los fabricantes a diseñar líneas de producción de revestimientos que cumplan con los requisitos de los instaladores.

Inspección y limpieza de la tubería anfitriona

Antes de revestir, la tubería anfitriona se inspecciona con cámaras CCTV para evaluar los daños, medir el diámetro, identificar las conexiones de servicios y confirmar la idoneidad estructural. El inyección de agua a alta presión elimina los desechos, las raíces, la grasa y la incrustación para garantizar que el revestimiento se adhiera correctamente a la pared de la tubería anfitriona.

Impregnación del revestimiento

El tubo del revestimiento se impregnó con resina en condiciones controladas. Para los revestimientos por inversión, esto suele ocurrir en una instalación de humedecimiento donde la presión de vacío elimina el aire y garantiza una saturación completa. Para los revestimientos UV-CIPP, la impregnación de resina también se realiza a temperatura y humedad controladas para mantener una viscosidad constante y una distribución uniforme del catalizador.

El contenido objetivo de resina suele ser del 35-45% en peso del revestimiento terminado. Demasiada poca resina reduce la resistencia estructural. Demasiada resina aumenta el costo, agrega peso y puede causar derrames durante el curado.

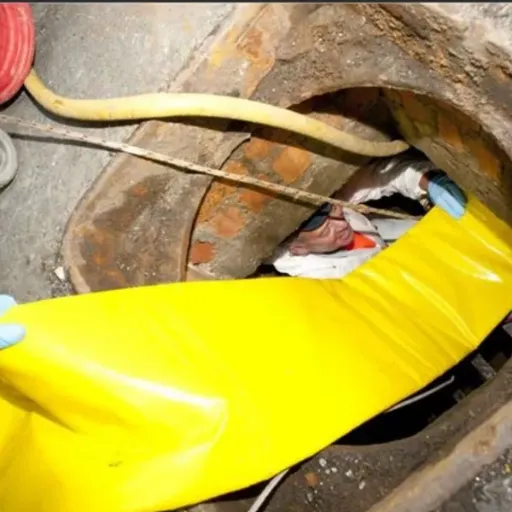

Instalación del revestimiento

El método de instalación depende de la tecnología CIPP:

• Inversión CIPP: El revestimiento se invierte hacia adentro en la tubería principal utilizando presión de agua o aire. La capa impregnada de resina queda hacia afuera contra la pared de la tubería principal, mientras que una capa exterior protectora queda hacia adentro.

• UV-CIPP: El revestimiento se tira a su posición con un cabrestante y se infla con aire. Una película interior transparente permite que la luz UV penetre y cure la resina después de la instalación.

Curado

El curado endurece la resina y une el revestimiento al conducto principal:

• Curado con agua caliente: El agua caliente circula a través del revestimiento invertido durante un período controlado.

• Curado con vapor: El vapor reemplaza al agua caliente para un curado más rápido, especialmente en diámetros más grandes.

• Curado UV: Un tren de luces que emite radiación ultravioleta viaja a través del revestimiento a una velocidad controlada, iniciando la polimerización.

Enfriamiento y restablecimiento de las conexiones de servicio

Después del curado, el revestimiento se enfría a la temperatura ambiente. Los cortadores robóticos vuelven a abrir las conexiones de servicio desde el interior, y la inspección por CCTV verifica la calidad y la integridad del revestimiento.

UV - CIPP vs CIPP por inversión: Elegir el método adecuado

No todos los proyectos de tuberías curadas in situ utilizan la misma tecnología. El UV - CIPP y el CIPP por inversión tienen requisitos de fabricación, procedimientos de instalación y aplicaciones ideales distintos. Los compradores de equipos y los fabricantes de revestimientos deben entender estas diferencias antes de invertir en capacidad de producción.

UV-CIPP: Precisión y velocidad

Los revestimientos CIPP curados por UV utilizan luz ultravioleta para desencadenar la polimerización de la resina. El tubo del revestimiento incluye una película transparente interior que permite que la radiación UV pase a través y cure la resina de forma uniforme de dentro hacia afuera.

Ventajas de UV-CIPP:

• El tiempo de curado es predecible e independiente de la temperatura ambiente o de la masa térmica de la tubería anfitriona

• Los revestimientos no curados tienen una vida útil de seis a doce meses cuando se protegen de la exposición a la luz UV

• La instalación solo requiere presión de aire y un tren de luces UV, sin infraestructura de agua o vapor

• El curado generalmente se completa en uno a tres horas dependiendo del diámetro y la longitud

• El control de calidad puede monitorear el progreso del curado a través de los sensores del tren de luces

Mejores aplicaciones: Líneas de alcantarillado municipal con curvas y transiciones de diámetro, tuberías industriales donde se debe minimizar el tiempo de inactividad y ubicaciones donde el curado con agua o vapor no es práctico.

Inversión CIPP: Probada y Versátil

La inversión CIPP se ha utilizado desde la década de 1970 y todavía representa la mayoría del mercado global de CIPP. El revestimiento se instala por inversión y se cura con agua caliente o vapor.

Ventajas de la inversión CIPP:

• Menor inversión en equipos tanto para la fabricación como para la instalación

• Amplia aceptación en el mercado y décadas de datos de rendimiento

• Compatible con una amplia gama de sistemas de resina

• Adecuado para tuberías de gran diámetro donde la penetración de la luz UV se vuelve más compleja

• Procedimientos de diseño establecidos respaldados por estándares internacionales

Mejores aplicaciones: Tramos de alcantarillado largos y rectos, tuberías de gran diámetro, mercados con instaladores muy familiarizados con los métodos de inversión y proyectos donde el costo del material es una consideración principal.

Comparación Técnica

Para los fabricantes, la elección a menudo se reduce al mercado objetivo y la estrategia de capital. El equipo UV-CIPP requiere una inversión inicial más alta, pero soporta un posicionamiento premium. El equipo de CIPP por inversión ofrece un umbral de entrada más bajo y acceso al mercado existente más grande. Muchos productores de revestimientos exitosos eventualmente ofrecen ambos.

Aplicaciones y demanda del mercado para tuberías curadas in situ

El mercado global de rehabilitación sin zanja está expandiéndose a medida que los municipios se enfrentan a infraestructuras envejecidas, normativas ambientales más estrictas y presupuestos limitados. El CIPP sirve para una amplia gama de aplicaciones porque se adapta a diferentes materiales de tubería, diámetros y tipos de defectos.

Rehabilitación de alcantarillas municipales

Las alcantarillas gravitatorias son la aplicación más importante del CIPP. Las grietas, la infiltración, la exfiltración y la intrusión de raíces son comunes en las alcantarillas de hormigón, arcilla y ladrillo más antiguas. El CIPP sella la tubería, restaura la integridad estructural y, en muchos casos, prolonga la vida útil en cincuenta años o más.

Sistemas de drenaje de aguas pluviales

Las tuberías de aguas pluviales sufren corrosión, abrasión y separación de juntas. El CIPP proporciona una superficie interior lisa que mejora la capacidad hidráulica y resiste el deterioro adicional causado por el escurrimiento ácido.

Rehabilitación de tuberías industriales

Las plantas químicas, las instalaciones de procesamiento de alimentos y los sitios industriales utilizan el CIPP para rehabilitar las líneas de proceso, las tuberías de agua de enfriamiento y las líneas de efluentes sin detener las operaciones adyacentes. La selección de resina es fundamental en las aplicaciones industriales, ya que los revestimientos deben resistir entornos químicos específicos.

Alcantarillas y drenajes de carreteras

Las agencias de transporte utilizan el CIPP para rehabilitar las alcantarillas debajo de carreteras y ferrocarriles. El enfoque sin zanja evita el cierre de carriles y las interrupciones de las vías, lo que lo hace rentable incluso para tramos relativamente cortos.

En 2024, una autoridad de aguas en el sudeste asiático contrató a un especialista en rehabilitación para revestir 12 kilómetros de alcantarilla interceptora debajo de un importante corredor de carretera. El trabajo de excavación abierta habría requerido el cierre de carriles nocturnos durante meses y habría riesgo de asentamiento de servicios públicos adyacentes. El contratista completó el proyecto utilizando revestimientos CIPP por inversión suministrados por un fabricante regional, manteniendo el flujo de tráfico en todo momento y terminando tres semanas antes del cronograma original.

Fabricación de revestimientos de tubería curados in situ

Para los fabricantes, la cadena de suministro de CIPP representa una oportunidad importante. La producción de revestimientos requiere equipos especializados, condiciones ambientales controladas y un control de calidad riguroso. En Qingdao Yongke Machinery, fabricamos tanto máquinas de fabricación de mangueras de revestimiento UV-CIPP como máquinas de mangueras de revestimiento CIPP por inversión para los productores que ingresan a este mercado.

Fabricación de tubos

El proceso de fabricación comienza con la fabricación del tubo del revestimiento. Para los revestimientos de fieltro, el fieltro de poliéster punzado con aguja se corta, se cose o se solda en tubos del diámetro y longitud requeridos. Para los revestimientos UV-CIPP de fibra de vidrio, se ensamblan capas de tela de fibra de vidrio y materiales absorbentes para lograr el espesor de pared y las propiedades estructurales objetivo.

El equipo de fabricación de tubos debe controlar la resistencia de la costura, la precisión del diámetro y la estabilidad dimensional longitudinal. Los tubos mal fabricados crean problemas de instalación, como arrugas, estiramiento excesivo o retención insuficiente de resina.

Impregnación de resina

La impregnación de resina es la etapa más crítica para la calidad del revestimiento. El proceso debe lograr una distribución uniforme de resina y la proporción correcta de resina a tejido.

Un sistema típico de humedecimiento o impregnación incluye:

• Cámara de vacío para eliminar el aire atrapado en el tejido

• Equipo de dosificación y mezcla para resina y catalizador

• Control de temperatura y humedad para mantener la viscosidad de la resina

• Rodillos de calibración o sistemas de exprimido para eliminar la resina excedente

• Aplicación de película protectora para revestimientos UV-CIPP

El contenido de resina se verifica mediante pruebas de pérdida por ignición o extracción con disolvente para confirmar el cumplimiento con las especificaciones de diseño.

Calibración y Control de Calidad

Después de la impregnación, los revestimientos se calibran en cuanto a espesor, diámetro y distribución de resina. Las pruebas de control de calidad suelen incluir:

• Medición del espesor en múltiples puntos alrededor de la circunferencia

• Análisis del contenido de resina

• Pruebas de resistencia a la flexión y módulo

• Prueba de resistencia de la costura para los tubos cosidos

• Inspección visual para detectar defectos, arrugas o contaminación

El equipo de fabricación debe incluir sistemas integrados de monitoreo de calidad y procedimientos de documentación que respalden la inspección y certificación de terceros.

Empaquetado y Almacenamiento

Los revestimientos terminados se enrollan, doblan o empaquetan para el transporte e instalación. Los revestimientos UV-CIPP deben protegerse de la exposición a la luz hasta la instalación. Los revestimientos por inversión a menudo requieren transporte refrigerado e instalación en un corto plazo para evitar la curación prematura.

Estandares de Calidad y Certificaciones para CIPP

Los revestimientos CIPP deben cumplir con estrictos estándares internacionales porque los fallos son costosos y difíciles de remediar. Los fabricantes de equipos, los productores de revestimientos y los contratistas de instalación deben entender todas las normas relevantes.

Normas ASTM

• ASTM F1216: Práctica estándar para la rehabilitación de tuberías y conductos existentes mediante la inversión y curado de un tubo impregnado de resina

• ASTM F1743: Práctica estándar para la rehabilitación de tuberías y conductos existentes mediante tuberías tiradas y curadas in situ

• ASTM F2019: Especificación estándar para el CIPP ASTM F1216 curado por radiación ultravioleta

Normas europeas

• EN ISO 11296: Sistemas de tuberías de plástico para la renovación de redes de alcantarillado y drenaje subterráneos sin presión

• EN 13566: Sistemas de tuberías de plástico para la renovación de redes de alcantarillado y drenaje subterráneos bajo presión

Certificaciones de maquinaria

El equipo de fabricación de revestimientos debe ser construido por un proveedor con sistemas de gestión de calidad certificados. En Qingdao Yongke Machinery, nuestra instalación mantiene las certificaciones ISO 9001, ISO 14001 e ISO 45001, y nuestra maquinaria lleva la marca CE de conformidad europea.

Los fabricantes deben solicitar documentación que demuestre que el equipo cumple con las normas de seguridad de la maquinaria y respalda la producción de revestimientos que cumplan con las normas de producto aplicables. Esto incluye diagramas eléctricos, manuales de operación, listas de piezas de repuesto y procedimientos de control de calidad.

Selección de equipo de tubería curada in situ

Elegir el equipo de fabricación de CIPP requiere ajustar las capacidades de producción a la demanda del mercado. Ya sea que sea un contratista de rehabilitación de tuberías que se integra verticalmente en la producción de revestimientos o un fabricante que se diversifica en productos sin zanja, varios factores determinan la inversión adecuada.

Defina su mercado objetivo

Comience por identificar el rango de diámetro, el sistema de resina y el método de curado que prefieran sus clientes. Los contratistas urbanos pueden preferir el CIPP UV por su velocidad y previsibilidad. Las agencias municipales con grandes alcantarillas interceptoras pueden preferir el CIPP por inversión por su capacidad de diámetro y el menor costo de materiales.

Evalúe la capacidad de producción

Calcule la producción requerida en metros por día o mes. Los productores de gran volumen necesitan líneas de impregnación automatizadas, mientras que las operaciones más pequeñas pueden comenzar con equipos semiautomáticos y escalar.

Evalúe el soporte técnico

La fabricación de revestimientos CIPP implica química, textiles y control de procesos. Los proveedores de equipos deben proporcionar capacitación para operadores, documentación del proceso y soporte técnico continuo. La capacidad de diagnóstico remoto y la disponibilidad de repuestos reducen el riesgo de tiempo de inactividad.

Planifique para cumplir con la calidad

El equipo debe soportar las pruebas y la documentación requeridas por ASTM, EN ISO o estándares locales. Esto incluye la preparación de muestras, herramientas de calibración y el mantenimiento de registros de producción.

Para los fabricantes que evalúen equipos, póngase en contacto con nuestro equipo de ventas para discutir su rango de diámetro objetivo, volumen de producción y sistema de resina. Configuramos líneas de producción de revestimientos CIPP de UV y CIPP por inversión para satisfacer los requisitos específicos del mercado.

Mejores prácticas de instalación y desafíos comunes

Incluso los revestimientos de alta calidad pueden fallar si los procedimientos de instalación son incorrectos. Los contratistas deben seguir las mejores prácticas establecidas para garantizar que el rendimiento del CIPP coincida con las expectativas de diseño.

Preparación previa a la instalación

La medición precisa de la tubería anfitriona es esencial. Un revestimiento demasiado pequeño no se adherirá correctamente. Un revestimiento demasiado grande puede arrugarse o crear inconsistencias de espesor. Los datos de la encuesta CCTV deben utilizarse para confirmar el diámetro, la ovalidad y la ubicación de las conexiones de servicio.

Control ambiental

La temperatura afecta la viscosidad de la resina y la cinética de curado. Las instalaciones de impregnación deben mantener condiciones estables, y los revestimientos deben instalarse dentro de la ventana de temperatura permitida especificada por el fabricante de la resina.

Monitoreo de curado

Para el curado con agua caliente y vapor, los sensores de temperatura deben verificar que todo el revestimiento alcance la temperatura de curado especificada durante la duración requerida. Para el curado por UV, la velocidad del tren de luces y la salida de la lámpara deben calibarse según el espesor del revestimiento y la formulación de la resina.

Inspección posterior a la instalación

La inspección por CCTV confirma la colocación del revestimiento, su espesor y la calidad de las reinstalaciones de conexiones de servicio. También puede ser necesario realizar pruebas de presión o de fugas para algunas aplicaciones.

Un desafío común en los proyectos de CIPP es la infiltración activa. Si el agua subterránea entra en la tubería principal más rápido de lo que se puede controlar, puede desplazar la resina o impedir el curado adecuado. Es posible que sea necesario desaguar, realizar inyecciones químicas o realizar reparaciones puntuales antes de colocar el revestimiento.

Conclusión

La tecnología de tuberías curadas in situ ha transformado la rehabilitación de infraestructuras subterráneas al proporcionar renovación estructural sin excavación. Para los municipios y las empresas de servicios públicos, reduce costos, minimiza las interrupciones y prolonga la vida de las redes de alcantarillado y drenaje envejecidas. Para los fabricantes y contratistas, representa un mercado en crecimiento impulsado por la inversión en infraestructura y la creciente presión regulatoria.

Ya sea que su enfoque sea UV-CIPP o CIPP por inversión, el éxito depende de comprender la tecnología, seleccionar el equipo adecuado y mantener un control de calidad riguroso. Los fabricantes que invierten en líneas de producción de revestimientos diseñadas a medida se posicionan para servir a este sector en expansión con productos consistentes y que cumplen con los estándares.
