Proceso de fabricación de tuberías de plástico: desde la resina hasta la tubería lista

La fabricación de tuberías de plástico es el proceso de convertir resinas poliméricas crudas en tuberías terminadas a través de operaciones de extrusión, conformado, enfriamiento y acabado. Los métodos más comunes incluyen la extrusión de tornillo simple para tuberías de pared sólida y corrugadas, el enrollado en espiral para tuberías de pared estructural de gran diámetro y procesos especializados de mojado para revestimientos de rehabilitación CIPP.

¿Qué diferencia a un productor de tuberías que gana contratos municipales de uno que lucha con quejas de calidad? A menudo, no es el tamaño de la instalación sino la precisión del proceso de fabricación. Pequeñas desviaciones en temperatura, presión o enfriamiento pueden crear puntos débiles que fallan décadas después bajo la carga del suelo y el tráfico.

En Qingdao Yongke Machinery, hemos construido equipos de extrusión y enrollado para fabricantes de tuberías desde 2010. En los últimos dieciséis años, nuestras máquinas han producido productos de revestimiento HDPE, PP y CIPP para clientes en más de treinta países. Esta guía explica el proceso de fabricación de tuberías de plástico paso a paso para que puedas evaluar el equipo, controlar la calidad y adaptar los métodos de producción a tu mercado objetivo.

Puntos clave

• La fabricación de tuberías de plástico utiliza métodos de extrusión, enrollado en espiral o impregnación húmeda CIPP según el diámetro de la tubería y la aplicación.

• Una línea de extrusión completa incluye sistemas de alimentación de resina, extrusor, cabeza de matriz, calibración, enfriamiento, arrastre, corte y apilamiento.

• La producción de tuberías de perfil en espiral solda helicoidalmente una tira de perfil extruida sobre un mandril para crear tuberías de pared estructural desde DN300mm hasta DN5000mm.

• Los puntos de control de calidad incluyen temperatura de fusión, espesor de la pared, rigidez anular, resistencia al impacto y tolerancia dimensional.

• La elección adecuada del equipo depende del material, el rango de diámetros, el objetivo de producción y de si se atiende al mercado de tuberías nuevas o de rehabilitación.

¿Quieres ver cómo estos procesos de fabricación se traducen en equipos de producción? Programa una visita virtual a la fábrica con nuestro ingeniero de ventas.

¿Cuál es el proceso de fabricación de tuberías de plástico?

La fabricación de tuberías de plástico transforma los gránulos de polímero en productos de tubería continuos o seccionales. A diferencia de las tuberías de metal o concreto, las tuberías de plástico se basan en la fusión, conformación y enfriamiento controlados para lograr propiedades mecánicas consistentes y una larga vida útil.

El proceso generalmente sigue esta secuencia:

1. Preparación de la materia prima - Secado, mezcla y aditivos como estabilizadores UV, negro de carbón o contenido reciclado

2. Fusión y homogeneización - Calentar la resina en una extrusora hasta que alcance un estado fundido uniforme

3. Conformación - Forzar la masa fundida a través de una boquilla o formarla alrededor de un mandril

4. Calibración y enfriamiento - Mantener las dimensiones mientras la tubería se solidifica

5. Tirado y corte - Arrastrar la tubería a una velocidad controlada y cortarla a la longitud deseada

6. Pruebas y acabado - Inspeccionar la calidad, agregar marcas y preparar para el envío

Cuando Marcus expandió su pequeña tienda de tuberías en Lagos en 2022, asumió que todas las líneas de extrusión funcionaban de la misma manera. Compró una máquina usada que carecía de calibración por vacío. En menos de seis meses, sus tuberías DN200mm presentaron problemas de ovalidad tan graves que los contratistas se negaron a aceptarlas.

Reemplazar el sistema de calibración costó casi tanto como la máquina original, y él perdió tres contratos municipales durante el tiempo de inactividad. La experiencia le enseñó que el proceso de fabricación es solo tan confiable como su subsistema más débil.

Tipos principales de tuberías y métodos de fabricación

Diferentes diseños de tuberías requieren diferentes tecnologías de producción:

• Tuberías de pared sólida: Fabricadas por extrusión directa a través de una matriz circular, comunes para el suministro de agua y la distribución de gas

• Tuberías corrugadas: Extruidas a través de matrices de corrugación anular o espiral, comunes para drenaje y protección de cables

• Tuberías de perfil espiral: Fabricadas enrollando helicoidalmente una tira de perfil extruida, comunes para alcantarillado y drenaje de gran diámetro

• Revestimientos CIPP: Fabricados impregnando tubos de fieltro o fibra de vidrio con resina para rehabilitación sin zanja

Cada método tiene requisitos de equipo, características de salida y aplicaciones de mercado diferentes. Para aplicaciones de drenaje de diámetro menor, las líneas de extrusión de tuberías corrugadas de PP de alta velocidad ofrecen una solución de producción eficiente. Los fabricantes a menudo eligen una tecnología principal y agregan líneas complementarias a medida que crece su negocio.

El proceso de extrusión de tuberías de plástico

La extrusión es la base de la mayoría de las fabricaciones de tuberías de plástico. Produce tuberías continuas empujando el polímero fundido a través de una matriz con forma. Comprender cada etapa ayuda a los compradores a evaluar si una línea de producción puede cumplir con sus especificaciones.

Alimentación y secado de material

La resina de polímero llega en forma de pellets o gránulos. Antes de la extrusión, el material puede necesitar secarse, especialmente para materiales higroscópicos o mezclas recicladas. La humedad en la resina causa burbujas, defectos de superficie y puntos débiles en la tubería terminada.

Los sistemas de manipulación de materiales incluyen:

• Cargadores de tolva que transfieren la resina desde los silos de almacenamiento al extrusor

• Secadores que reducen el contenido de humedad a niveles aceptables

• Mezcladores que mezclan material virgen con contenido reciclado, concentrado o aditivos

• Separadores de metales que protegen la barra y el cilindro del extrusor de objetos extraños

En Qingdao Yongke Machinery, nuestras líneas admiten configuraciones de coextrusión que procesan hasta un 80% de material reciclado en las capas exteriores mientras mantienen una capa interior virgen para garantizar la integridad estructural. Esto es importante para los productores que postulan a proyectos de infraestructura sostenible.

Fusión en la extrusora

La extrusora de husillo simple es el corazón de la línea de producción. A medida que el husillo gira dentro de un cilindro calentado, transporta, comprime y funde el polímero. Los parámetros clave incluyen:

• Diámetro del husillo: Típicamente de 45 mm a 150 mm dependiendo de los requisitos de producción

• Relación longitud-diámetro (L/D): Por lo general de 25:1 a 33:1 para la extrusión de tuberías de poliolefinas

• Zonas de temperatura: Los calentadores del cilindro elevan gradualmente la temperatura de la resina desde la zona de alimentación hasta la zona de la matriz

• Velocidad del husillo: Controla la tasa de producción y debe sincronizarse con el equipo de descarga

La masa fundida debe alcanzar una temperatura uniforme sin degradación. El sobrecalentamiento provoca la ruptura de cadenas y una reducción de las propiedades mecánicas. El calentamiento insuficiente crea partículas no fundidas y defectos de superficie.

Formación de la boquilla y la tubería

La boquilla da forma al polímero fundido para crear una tubería. Diferentes tipos de tuberías utilizan diferentes diseños de boquillas:

• Boquillas de pared sólida: Simple hueco anular que forma un espesor de pared uniforme

• Boquillas corrugadas: Forman costillas externas mientras mantienen un orificio interno liso

• Boquillas con mandril espiral: Distribuyen el material fundido de manera uniforme alrededor de la circunferencia para evitar líneas de soldadura

El ajuste del hueco de la boquilla controla el espesor de la pared. Las boquillas modernas incluyen mandriles ajustables o labios flexibles para compensar las variaciones en el flujo del material.

Calibración y enfriamiento

Inmediatamente después de salir de la boquilla, la tubería caliente entra en un sistema de calibración que la mantiene en el diámetro exterior correcto. Métodos comunes de calibración incluyen:

• Calibración por vacío: El vacío externo tira de la tubería contra una manga de calibración mientras circula agua de enfriamiento

• Calibración por presión: La presión de aire interna expande la tubería contra una manga de calibración externa

• Enfriamiento por spray: Los chorros de agua enfrían la tubería después de la calibración inicial

El enfriamiento debe controlarse con cuidado. El enfriamiento rápido puede crear tensiones internas y deformaciones. El enfriamiento lento reduce la producción y aumenta los costos de producción. Una sección de enfriamiento bien diseñada equilibra la calidad con el rendimiento.

Extracción, corte y apilado

Una vez enfriada, la tubería pasa a través de una unidad de extracción que la tira a una velocidad constante sincronizada con la salida de la extrusora. Luego, una cortadora corta la tubería a la longitud requerida. Los métodos de corte comunes incluyen:

• Sierras de corte volante que cortan sin detener la línea

• Cortadoras planetarias para tuberías de gran diámetro

• Cortadoras guillotina para diámetros más pequeños

Finalmente, un apilador o enrollador organiza las tuberías terminadas para la inspección, marcado y envío. El manejo automatizado reduce los costos laborales y previene daños en la superficie.

El video a continuación ilustra cómo una línea de extrusión completa transforma la resina cruda en tubería terminada. Reemplace YONGKE_VIDEO_ID con el ID real del video antes de publicar.

¿Quieres ver cómo se configura una línea de extrusión completa para la producción de tuberías municipales? Explora las especificaciones de nuestra máquina de tuberías de perfil espiral de HDPE.

Fabricación de tuberías de perfil espiral: cómo funciona

La fabricación de tuberías de perfil espiral difiere de la extrusión estándar porque construye la pared de la tubería enrollando helicoidalmente una tira de perfil extruida sobre un mandril giratorio. Este método permite la producción de diámetros muy grandes que serían impracticables con la extrusión directa.

Extrusión de la tira de perfil

La primera etapa produce una tira de perfil hueca con nervaduras y cámaras. Un extrusor de tornillo simple funde la resina de HDPE o PP y la empuja a través de una matriz de mandril espiral especializada. Luego, la tira de perfil pasa por tanques de calibración por vacío y enfriamiento para fijar su forma.

El diseño del perfil determina la rigidez anular y la eficiencia del material de la tubería final. Los perfiles comunes incluyen:

• Perfiles de una sola pared con nervaduras externas

• Perfiles de doble pared con cámaras huecas

• Perfiles multicapa que utilizan material reciclado en las capas exteriores

La salida de extrusión debe coincidir precisamente con la velocidad de bobinado. Cualquier desajuste crea espacios, solapamientos o variaciones en el espesor de la pared.

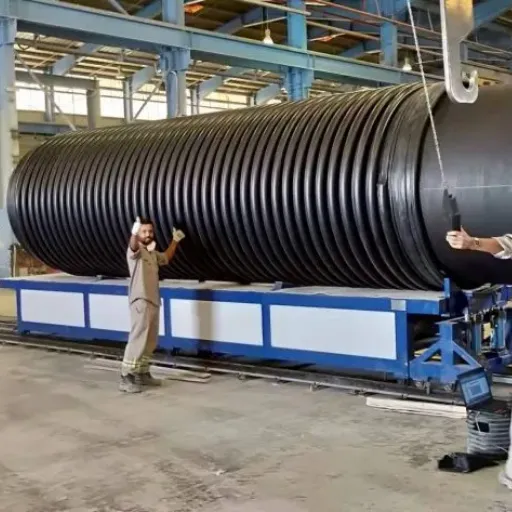

Bobinado sobre el mandril para la producción de tuberías de gran diámetro

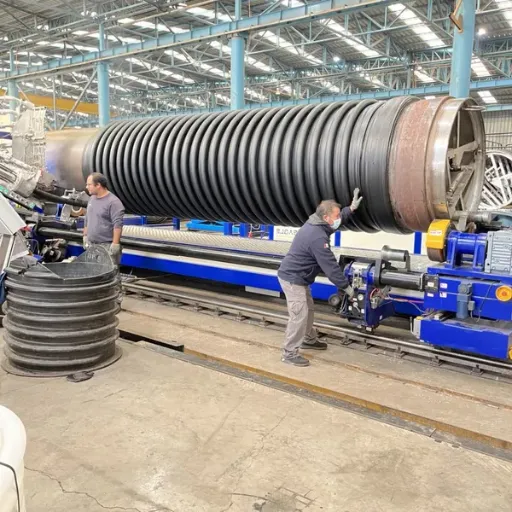

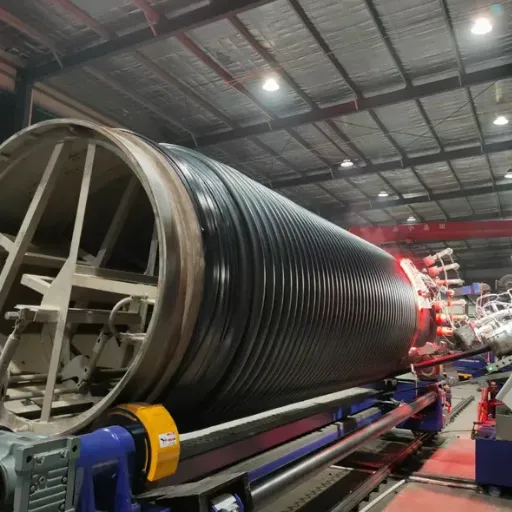

La tira de perfil enfriada se alimenta sobre un mandril giratorio en un ángulo helicoidal controlado. Cada vuelta se solapa con la anterior, y un elemento de calentamiento funde los bordes solapados. Los parámetros críticos incluyen:

• Velocidad de rotación del mandril: Determina la tasa de producción y el diámetro de la tubería

• Ángulo de bobinado: Típicamente de 55 a 75 grados dependiendo del tamaño de la tubería

• Ancho de solapamiento: Asegura una resistencia de soldadura adecuada entre vueltas

• Temperatura y presión de soldadura: Debe fundir el polímero lo suficiente para la fusión sin degradación

Para tuberías de gran diámetro, el diámetro del mandril se ajusta para producir diferentes tamaños de tubería en la misma máquina. Una tubería DN5000mm requiere una estación de bobinado mucho más grande que una tubería DN300mm.

Cuando el equipo de un contratista del sudeste asiático necesitó tuberías de DN4000mm para un proyecto de vertedero costero en 2024, su proveedor original no podía garantizar la uniformidad del espesor de la pared en ese diámetro. Cambiaron a una línea de producción de tuberías de perfil espiral Yongke con nuestro sistema de segunda calentación desarrollado de forma independiente. El ciclo de calentamiento más rápido y estable redujo su tiempo de producción por sección mientras mantenía una geometría de perfil constante en toda la circunferencia de la tubería.

Corte y acabado

Después de que el enrollado alcanza la longitud de tubería especificada, una sierra de corte volante secciona la tubería mientras el enrollado continúa en un mandril nuevo. Luego, la tubería terminada se expulsa, se inspecciona y se marca con el diámetro, la clasificación de presión, el número de lote y la conformidad con las normas.

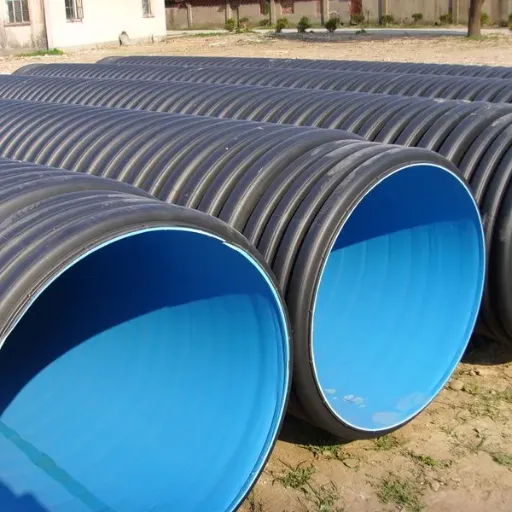

Las tuberías de perfil espiral son especialmente adecuadas para:

• Sistemas de alcantarillado y drenaje municipal

• Redes de gestión de aguas pluviales

• Líneas de efluentes industriales

• Conductos y desagües de gran diámetro

Proceso de fabricación de revestimientos CIPP

La fabricación de revestimientos de tubería curados in situ (CIPP) se destina al mercado de rehabilitación sin zanja en lugar de la instalación de nuevas tuberías. El proceso crea revestimientos flexibles que los instaladores insertan en las tuberías huésped dañadas y curan para formar una nueva pared estructural de la tubería.

Fabricación del tubo

El revestimiento comienza como un tubo hecho de fieltro de poliéster o tela de fibra de vidrio. El equipo de fabricación cose o solda el material al diámetro y longitud requeridos. Para los revestimientos UV-CIPP, una película transparente interior permite que la luz ultravioleta penetre durante el curado.

Impregnación con resina

El tubo se mueve a una instalación de mojado donde los técnicos lo saturan con resina termoendurecible. Los sistemas de resina comunes incluyen epoxi, poliéster y éster vinílico. El control de calidad se centra en:

• Contenido de resina: Típicamente 35-45% en peso

• Uniformidad del espesor: La variación no debe exceder el 10% alrededor de la circunferencia

• Extracción de aire: La impregnación al vacío evita los huecos que debilitarían el revestimiento

Calibración y empaquetado

Después de la impregnación, el revestimiento pasa por mandriles de calibración para garantizar un diámetro y un espesor constantes. Los sistemas automatizados de enrollado o plegado empaquetan el revestimiento para su transporte e instalación. Los revestimientos UV-CIPP deben protegerse de la exposición a la luz para evitar el endurecimiento prematuro.

La fabricación de revestimientos CIPP ofrece a los productores de tuberías una forma de entrar en el creciente mercado de rehabilitación sin excavación. Si está considerando esta oportunidad, obtenga más información sobre nuestra máquina de fabricación de mangueras de revestimiento UV-CIPP.

Control de calidad en el proceso de fabricación de tuberías de plástico

El control de calidad distingue a los productores profesionales de tuberías de los operadores que se basan en conjeturas. Cada etapa del proceso de fabricación necesita puntos de control medibles.

Monitoreo en proceso

Las modernas líneas de producción utilizan sensores y PLCs para monitorear:

• Temperatura y presión del fundido en la boquilla

• Velocidad de línea a lo largo del extrusor, el tirador y el cortador

• Diámetro exterior y espesor de la pared de la tubería utilizando medidores ultrasónicos o láser

• Temperatura del vacío y del agua de enfriamiento en los tanques de calibración

• Dimensiones del perfil en las estaciones de devanado en espiral

El monitoreo en tiempo real permite a los operadores corregir desviaciones antes de que afecten una producción completa.

Pruebas de laboratorio

Las tuberías terminadas deben pasar pruebas estandarizadas antes del envío. Para aplicaciones municipales, las tuberías deben cumplir con las normas de producto relevantes, como la EN 13476 y la ASTM F894.

• Rigidez anular: Mide la resistencia a la deformación externa según la EN 1228 o la ASTM D2412

• Resistencia al impacto: Evalúa la fragilidad y la tenacidad a bajas temperaturas

• Prueba de presión hidrostática: Confirma el rendimiento a largo plazo de la presión interna

• Inspección dimensional: Verifica el diámetro, el espesor de la pared, la ovalidad y la longitud

• Índice de flujo de fusión: Confirma la consistencia del material

Para aplicaciones municipales, a menudo se requiere inspección y certificación de terceros. Los productores deben mantener registros de prueba para cada lote.

Defectos comunes y causas

Comprender los defectos ayuda a los operadores a prevenirlos:

Cuando un productor de tuberías en el Medio Oriente comenzó a detectar fallas en la rigidez anular en 2023, su respuesta inicial fue aumentar el consumo de material. Después de que nuestro ingeniero revisó su línea de producción, el verdadero problema fue el enfriamiento desigual que bloqueó las tensiones residuales en el perfil. Ajustar la sección de enfriamiento y recalibrar el hueco de la matriz hizo que sus tuberías SN8 cumplieran con las especificaciones mientras se reducía el consumo de material en aproximadamente un 8%.

Materiales comunes utilizados en la fabricación de tuberías de plástico

La selección de materiales afecta desde la temperatura de procesamiento hasta el rendimiento a largo plazo. Los materiales más comunes para tuberías municipales e industriales son el HDPE y el PP.

Polietileno de alta densidad (HDPE)

El HDPE ofrece una excelente resistencia química, flexibilidad y tenacidad. Los grados comunes incluyen PE80 y PE100, donde el número indica la resistencia mínima requerida en megapascales. Las tuberías de HDPE se utilizan ampliamente para:

• Suministro y distribución de agua

• Redes de distribución de gas

• Sistemas de alcantarillado y drenaje

• Líneas de lodos mineros e industriales

El HDPE se procesa a temperaturas más bajas que el PP y ofrece buenas características de soldadura por fusión para las uniones.

Polipropileno (PP)

El PP ofrece mayor rigidez y resistencia a la temperatura que el HDPE. El polipropileno de alto módulo (PP-HM) permite paredes más delgadas mientras se mantiene la rigidez anular. El PP es común en:

• Tuberías de drenaje y aguas pluviales

• Drenaje industrial a temperaturas elevadas

• Tuberías corrugadas de doble pared

• Tuberías de perfil espiral que requieren altas calificaciones SN

El PP requiere un control de temperatura más preciso durante la extrusión para evitar la oxidación y la degradación.

Materiales reciclados y coextruidos

Las presiones de sostenibilidad están aumentando el contenido reciclado en la fabricación de tuberías. La coextrusión permite a los productores utilizar material reciclado en las capas exteriores mientras protegen el rendimiento estructural con una capa interior virgen. El porcentaje exacto depende de las normas locales y los requisitos de la aplicación.

¿Listo para configurar una línea según las necesidades de material y diámetro de su producto? Póngase en contacto con el Sr. Zhou Maozhen para obtener una cotización personalizada.

Selección del equipo adecuado para la fabricación de tuberías

Elegir el equipo adecuado requiere adaptar la tecnología de producción a las necesidades del mercado. Los compradores deben evaluar varios factores antes de invertir.

Rango de diámetros y objetivos de producción

El rango de diámetros de tubería requerido determina el tamaño y la configuración de la máquina. Las líneas de pared sólida de diámetro pequeño pueden producir miles de metros por día, mientras que las líneas espirales de gran diámetro priorizan la versatilidad sobre la velocidad. Estime tanto los requisitos típicos como los máximos de diámetro antes de seleccionar el equipo.

Estrategia de materiales

Decida si procesará HDPE, PP o ambos. La elección del material afecta:

• Diseño de la hélice del extrusor y relación L/D

• Geometría de la cabeza de matriz y zonas de calentamiento

• Longitud de la sección de enfriamiento

• Requisitos de manipulación aguas abajo

Algunas máquinas ofrecen configuraciones de cambio rápido para mayor flexibilidad en el material.

Nivel de automatización y control

Las líneas de producción de tuberías modernas utilizan control PLC con pantallas táctiles HMI. Las características a evaluar incluyen:

• Almacenamiento de recetas para diferentes especificaciones de tuberías

• Ajuste automático de diámetro

• Registro de datos de producción

• Capacidad de diagnóstico remoto

• Alarmas y interbloqueos de seguridad

Una mayor automatización reduce los errores del operador y mejora la consistencia, especialmente para los productores que trabajan en múltiples turnos.

Soporte después de la venta

Una línea de producción de tuberías es una inversión a largo plazo. Evalúe las capacidades de soporte del fabricante:

• Supervisión de instalación y puesta en marcha

• Capacitación de operadores y mantenimiento

• Documentación técnica y listas de repuestos

• Disponibilidad de soporte remoto

• Términos de garantía y velocidad de envío de repuestos

Preguntas frecuentes sobre la fabricación de tuberías de plástico

¿Cuáles son los principales pasos en el proceso de fabricación de tuberías de plástico?

Los principales pasos son la preparación del material, la fusión por extrusión, la formación en matriz, la calibración y el enfriamiento, el arrastre, el corte a medida y la prueba de calidad. Las tuberías con perfil espiral agregan una etapa de enrollado, mientras que los revestimientos CIPP agregan la impregnación de resina y el empaquetado.

¿Cuál es la diferencia entre la extrusión y el enrollado en espiral?

La extrusión empuja el polímero fundido a través de una matriz para formar una tubería continua. El enrollado en espiral extruye una tira de perfil y la solda helicoidalmente sobre un mandril giratorio para construir tuberías de pared estructural de gran diámetro.

¿Qué materiales se utilizan en la fabricación de tuberías de plástico?

Los compuestos de HDPE, PP y poliolefinas son los más comunes. Los aditivos incluyen estabilizadores UV, negro de carbón y mezclas de materiales reciclados. La elección del material depende de la aplicación, las normas y la disponibilidad local.

¿Cómo se controla la calidad durante la producción de tuberías?

El control de calidad incluye la monitorización en tiempo real de la temperatura, la presión y las dimensiones, además de las pruebas de laboratorio de rigidez anular, resistencia al impacto, rendimiento a presión y precisión dimensional.

¿Qué rango de diámetros puede producir el equipo de fabricación de tuberías de plástico?

Las líneas de extrusión estándar cubren diámetros de pequeño a mediano. Las máquinas de tuberías de perfil espiral pueden producir tuberías desde DN300mm hasta DN5000mm para aplicaciones de infraestructura de gran diámetro.

¿Cuánto cuesta una línea de fabricación de tuberías de plástico?

Los costos varían ampliamente según el rango de diámetros, la capacidad de producción, el nivel de automatización y los servicios incluidos. Las líneas de tuberías corrugadas pequeñas pueden comenzar por debajo de los sistemas de extrusión más grandes, mientras que las líneas completas de perfil espiral de gran diámetro representan una inversión mayor. Contacte al fabricante para obtener una cotización detallada según sus especificaciones.

Conclusión

El proceso de fabricación de tuberías de plástico combina ciencia de materiales, ingeniería mecánica y control preciso del proceso. Ya sea que produzca tuberías de HDPE de pared sólida, tuberías de alcantarillado de perfil espiral o revestimientos de rehabilitación CIPP, el éxito depende de comprender cada etapa y seleccionar el equipo que se adapte a su mercado.

Puntos clave de esta guía:

• La extrusión es el proceso central para la mayoría de las tuberías de plástico, y el enrollado en espiral permite obtener los diámetros más grandes.

• El control de calidad debe abarcar la preparación del material, el monitoreo durante el proceso y las pruebas del producto terminado.

• La selección del material entre HDPE y PP depende de la rigidez, la temperatura y los requisitos de la aplicación.

• La selección del equipo debe considerar el rango de diámetros, la producción, la estrategia de materiales, la automatización y el soporte después de la venta.

• La fabricación de revestimientos CIPP ofrece una vía complementaria para ingresar al creciente mercado de rehabilitación sin zanja.

En Qingdao Yongke Machinery, diseñamos líneas de producción completas de tuberías para fabricantes de todo el mundo. Desde nuestras máquinas de tuberías de perfil en espiral de HDPE/PP hasta nuestro equipo de fabricación de revestimientos UV-CIPP, cada sistema está diseñado para producir productos consistentes y que cumplan con los estándares.
