Gestión de aguas residuales municipales: Sistemas, tratamiento e infraestructura de planificación

En 2019, la ciudad de Chennai se quedó sin agua. Menos de un año después, las inundaciones abrumaron la misma área metropolitana. La crisis no se trataba solo de la lluvia; se trataba de cómo la ciudad recolectaba, transportaba y trataba el agua residual y el agua de tormenta. Los municipios de todo el mundo enfrentan un desafío similar: las tuberías envejecidas, la creciente población y las normas ambientales más estrictas convergen en el mismo sistema.

Si gestiona la infraestructura municipal, diseña sistemas de recolección o suministra equipos para redes de alcantarillado y drenaje, la gestión del agua residual municipal es un campo en el que cada decisión tiene consecuencias a largo plazo. El enfoque correcto protege la salud pública, cumple con los requisitos regulatorios y controla los costos de ciclo de vida.

Esta guía explica cómo funciona la gestión del agua residual municipal, desde la recolección y el transporte hasta el tratamiento y la descarga. Aprenderá los componentes clave de los sistemas de alcantarillado, las etapas del tratamiento de aguas residuales, los desafíos comunes de la infraestructura y cómo los materiales modernos de tuberías y las tecnologías de rehabilitación sin zanja mejoran el rendimiento del sistema. Nos basamos en la práctica ingenieril estándar y en los más de 16 años de Yongke Machinery suministrando tuberías espirales de HDPE/PP de gran diámetro y equipos de revestimiento CIPP a proyectos de infraestructura en todo el mundo.

¿Qué es la gestión del agua residual municipal y por qué es importante?

La gestión del agua residual municipal es la recopilación, transporte, tratamiento y eliminación o reutilización del agua residual generada por hogares, empresas, instituciones e industrias dentro de una ciudad o municipio. El objetivo es eliminar los contaminantes antes de que el agua regrese al entorno, protegiendo ríos, lagos, aguas costeras y aguas subterráneas.

El campo abarca dos categorías principales de flujo:

• Aguas residuales sanitarias: Agua residual de fuentes residenciales, comerciales e industriales.

• Efluentes de aguas pluviales: Lluvia que fluye sobre calles, techos y otras superficies impermeables.

Algunos sistemas mantienen estos flujos separados. Otros utilizan alcantarillados combinados que transportan tanto las aguas residuales sanitarias como las aguas pluviales en la misma tubería. Los sistemas combinados son comunes en las ciudades más antiguas y presentan desafíos específicos de diseño y operación durante el tiempo húmedo.

Nota de ingeniería: Los desbordamientos de alcantarillado combinado (CSOs, por sus siglas en inglés) se producen cuando la lluvia supera la capacidad de un sistema de alcantarillado combinado, lo que hace que el agua residual no tratada o parcialmente tratada se descargue directamente en las aguas receptoras. Muchas jurisdicciones ahora exigen planes de mitigación de CSO en virtud de las normas de calidad del agua nacionales o regionales.

Los componentes principales de un sistema de recolección de aguas residuales municipales

Un sistema de recolección de aguas residuales es más que una red de tuberías. Es un sistema de infraestructura integrado que transporta las aguas residuales desde su origen hasta una instalación de tratamiento por gravedad, presión o una combinación de ambas.

Tuberías de recolección y alcantarillas laterales

Las tuberías de pequeño diámetro y las alcantarillas laterales de servicio recogen las aguas residuales de edificios individuales. Estas líneas suelen tener un diámetro que oscila entre DN100mm y DN300mm y se conectan a las alcantarillas principales más grandes. Una pendiente y una velocidad adecuadas son fundamentales para evitar la deposición de sólidos y los bloqueos.

Alcantarillas principales e interceptoras

Las alcantarillas principales reciben el flujo de múltiples áreas de recolección. Las alcantarillas interceptoras capturan las aguas residuales combinadas y las dirigen a las plantas de tratamiento. Estas líneas de gran diámetro suelen tener un diámetro que oscila entre DN600mm y DN3000mm o más, dependiendo de la zona de servicio y el flujo de diseño.

Estaciones de bombeo y conductos forzados

Cuando el flujo por gravedad no es factible debido a un terreno llano o a áreas bajas, las estaciones de bombeo elevan las aguas residuales a un conducto forzado. Los conductos forzados son tuberías presurizadas que transportan las aguas residuales a una elevación más alta o a la planta de tratamiento.

Hoyos de acceso y puntos de acceso

Los hoyos de acceso permiten el acceso para la inspección, limpieza y mantenimiento. Se colocan en las uniones de tuberías, cambios de dirección y a intervalos a lo largo de tramos rectos. El espaciado y el diseño adecuados de los hoyos de acceso afectan la eficiencia del mantenimiento y la seguridad de los trabajadores.

Infraestructura de aguas pluviales

Los sistemas de aguas pluviales separados incluyen cunas de recogida, alcantarillas de tormenta, cuencas de detención y desagües. Un manejo efectivo de las aguas pluviales reduce las inundaciones, controla la erosión y limita el transporte de contaminantes a los cuerpos de agua naturales.

¿Necesita producción de tuberías de gran diámetro para su próximo proyecto de alcantarillado o drenaje? Conozca sobre la línea de producción de tuberías de perfil espiral HDPE/PP DN300–DN5000mm de Yongke.

El proceso de tratamiento de aguas residuales

Después de la recolección, las aguas residuales entran en una planta de tratamiento donde procesos físicos, biológicos y químicos eliminan los contaminantes. La mayoría de las plantas municipales utilizan un enfoque de múltiples etapas.

Tratamiento preliminar

El tratamiento preliminar elimina los desechos grandes y la grava que podrían dañar el equipo aguas abajo. Las barreras de barras capturan trapos, plásticos y otros sólidos. Las cámaras de grava dejan sedimentar la arena, grava y otras partículas densas.

Tratamiento primario

El tratamiento primario utiliza la sedimentación por gravedad para eliminar los sólidos en suspensión y la materia orgánica. El agua residual fluye hacia los decantadores primarios donde los sólidos más pesados se sedimentan en el fondo como lodo, y los materiales más ligeros, como la grasa, flotan hacia la superficie para ser removidos.

Tratamiento secundario

El tratamiento secundario utiliza microorganismos para descomponer los contaminantes orgánicos disueltos y en suspensión. El proceso de lodo activado es el método más común, donde la aireación promueve el crecimiento bacteriano que consume la materia orgánica. Luego, los decantadores secundarios separan los sólidos biológicos del agua tratada.

Tratamiento terciario

El tratamiento terciario proporciona un pulido adicional para contaminantes específicos. Los procesos pueden incluir la eliminación de nutrientes (nitrógeno y fósforo), filtración, desinfección con cloro o luz ultravioleta y oxidación avanzada. El tratamiento terciario es cada vez más necesario cuando las aguas receptoras son sensibles o cuando se planea la reutilización del agua.

Manipulación y eliminación de lodo

Los sólidos removidos durante el tratamiento se convierten en lodo, también llamado biosólidos. El manejo del lodo incluye espesamiento, digestión, deshidratación y eliminación o uso beneficioso, como la aplicación en tierras o la recuperación de energía a través de la digestión anaeróbica.

Desafíos comunes en la gestión de aguas residuales municipales

Los sistemas de aguas residuales municipales enfrentan presión desde múltiples direcciones. Comprender estos desafíos ayuda a los ingenieros y gerentes de compras a tomar mejores decisiones de infraestructura y evitar costosas renovaciones posteriores.

Infraestructura envejecida

Muchos sistemas de alcantarillado en América del Norte, Europa y Asia se construyeron hace décadas. Las tuberías envejecidas sufren de corrosión, grietas, infiltración y exfiltración. La American Society of Civil Engineers ha identificado constantemente la infraestructura de aguas residuales como necesitada de una inversión significativa para su rehabilitación y reemplazo.

Crecimiento poblacional y urbanización

Las ciudades en crecimiento generan más aguas residuales. Los sistemas existentes diseñados para poblaciones más pequeñas pueden quedar insuficientes, lo que lleva a desbordes, inundaciones en sótanos y sobrecarga de las plantas de tratamiento.

Eventos de clima húmedo

Las fuertes lluvias pueden abrumar los sistemas de recolección, especialmente los alcantarillados combinados. El exceso de flujo puede evitar el tratamiento y descargar contaminantes en las aguas receptoras. El cambio climático está aumentando la frecuencia e intensidad de tales eventos en muchas regiones.

Cumplimiento normativo

Los permisos de descarga, los estándares de calidad del agua y los límites de nutrientes se están volviendo más estrictos. Los municipios deben invertir en monitoreo, informes y procesos de tratamiento mejorados para seguir cumpliendo con las normas.

Costo de energía y operación

El tratamiento de aguas residuales es intensivo en energía. La aireación, el bombeo y el manejo de lodos representan una gran parte de los presupuestos de operación. El equipo eficiente en energía y la optimización de procesos son prioridades constantes.

Materiales y tecnologías para la infraestructura de alcantarillado moderna

La selección del material de las tuberías afecta la durabilidad, la capacidad hidráulica y el costo de vida útil de un sistema de recolección de aguas residuales. Los materiales modernos ofrecen ventajas sobre las tuberías de arcilla, concreto y metal tradicionales.

Tuberías de perfil espiral de HDPE y PP

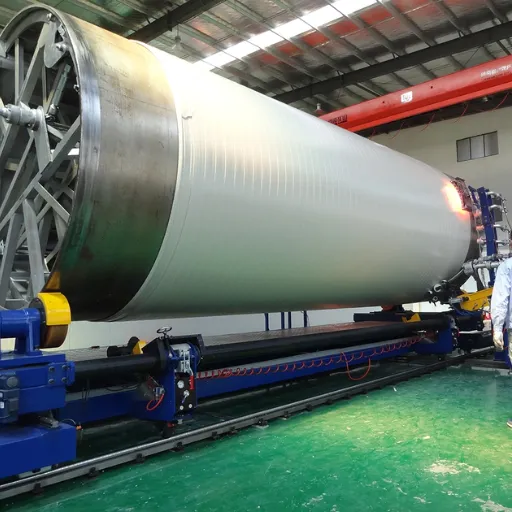

Las tuberías de perfil espiral de polietileno de alta densidad (HDPE) y polipropileno (PP) se utilizan cada vez más para alcantarillados principales de gran diámetro, conductos de aguas pluviales y alcantarillas. Su superficie interior lisa reduce las pérdidas por fricción, mientras que el perfil de la pared estructural proporciona rigidez anular. Estas tuberías resisten la corrosión, tienen una larga vida útil y se pueden fabricar in situ para proyectos grandes.

La eficiencia hidráulica del HDPE permite que un tubo de menor diámetro transporte el mismo caudal que un tubo de concreto de mayor tamaño. En el caso de alcantarillas interceptoras largas, esto puede reducir los costos de excavación, cimentación y materiales.

Rehabilitación sin zanja con CIPP

Cuando las alcantarillas existentes se deterioran, la sustitución mediante excavación a cielo abierto suele ser disruptiva y costosa. La rehabilitación con tubería curada in situ (CIPP) crea un nuevo revestimiento estructural dentro de la tubería existente sin necesidad de excavación. Se utilizan dos métodos principales:

• UV-CIPP: Un revestimiento de fibra de vidrio impregnado con resina curable por luz ultravioleta se introduce en la tubería y se cura con luz ultravioleta. La curación rápida y la mínima interrupción en el sitio lo hacen adecuado para entornos urbanos.

• CIPP por inversión: Un revestimiento impregnado con resina se invierte dentro de la tubería principal utilizando presión de agua o aire y se cura con agua caliente, vapor o temperatura ambiente.

Los métodos sin zanja prolongan la vida de la infraestructura existente al mismo tiempo que evitan la interrupción del tráfico, daños a la propiedad y costos de excavación.

En Yongke Machinery, fabricamos tanto máquinas de mangueras de revestimiento de fibra de vidrio UV-CIPP como máquinas de mangueras de revestimiento CIPP por inversión. También suministramos líneas de producción de tuberías de perfil espiral de HDPE/PP para municipios y contratistas que buscan producir tuberías de gran diámetro en sus propias instalaciones.

Planificación de un sistema de gestión de aguas residuales municipales

Una planificación efectiva garantiza que la infraestructura de aguas residuales satisfaga las necesidades actuales y pueda adaptarse al crecimiento futuro. Los ingenieros y planificadores suelen seguir un proceso estructurado.

1. Caracterizar las condiciones existentes. Evaluar los flujos actuales, las condiciones de las tuberías, la capacidad de tratamiento y la calidad del agua receptora. Utilizar inspección CCTV, monitoreo de flujo y modelado hidráulico.

2. Predecir la demanda futura. Proyectar el crecimiento de la población, el desarrollo industrial y los impactos climáticos en un horizonte de planificación de 20 a 50 años.

3. Evaluar alternativas. Comparar opciones centralizadas y descentralizadas, materiales de tuberías, métodos de rehabilitación y mejoras de tratamiento.

4. Realizar modelado hidráulico. Modelar el rendimiento del sistema de recolección en condiciones de tiempo seco, tiempo húmedo y escenarios de crecimiento futuro.

5. Seleccionar tamaños y materiales de tuberías. Dimensionar las tuberías para el flujo máximo, la velocidad de autolimpieza y las cargas estructurales. Seleccionar materiales en función de la resistencia a la corrosión, la eficiencia hidráulica y el costo de vida útil.

6. Planificar para la resiliencia. Incluir redundancia, controles de desbordamiento, infraestructura verde y diseño resistente a inundaciones donde sea apropiado.

7. Considerar la producción interna. Para proyectos de tuberías de gran diámetro, producir tuberías localmente con una línea de producción de tuberías de perfil espiral puede reducir los costos de transporte y el riesgo de la cadena de suministro.

¿Necesita ayuda para adaptar la capacidad de producción de tuberías a su proyecto? Solicite una cotización personalizada del equipo de ingeniería de Yongke.

El papel de la gestión de aguas pluviales en los sistemas de aguas residuales

Las aguas pluviales y las aguas residuales están estrechamente relacionadas en la planificación municipal. Incluso en sistemas separados, las conexiones ilícitas, las conexiones cruzadas y el aporte de agua pueden introducir aguas pluviales en los alcantarillados sanitarios. Una gestión efectiva de las aguas pluviales reduce la carga sobre las plantas de tratamiento de aguas residuales y protege la calidad del agua.

Infraestructura verde

La infraestructura verde utiliza procesos naturales para gestionar el agua de tormenta. Ejemplos incluyen pavimentos permeables, biosuelos, jardines de lluvia y techos verdes. Estos enfoques reducen el volumen de escorrentía, filtran los contaminantes y recargan el agua subterránea.

Sistemas de detención y retención

Las cuencas de detención retienen temporalmente el agua de tormenta y la liberan lentamente para prevenir las inundaciones aguas abajo. Las cuencas de retención retienen el agua por más tiempo y pueden permitir la infiltración o la evaporación. Ambos requieren estructuras de salida confiables y a menudo involucran tuberías de desagüe de gran diámetro.

Controles de desbordamiento de alcantarillado combinado

Para los sistemas combinados, las estrategias de control de desbordamiento de alcantarillado combinado (CSO) incluyen túneles de almacenamiento, tratamiento de alta velocidad, separación de alcantarillados, infraestructura verde y controles en tiempo real. Los túneles de almacenamiento de gran diámetro, a veces superando DN4000mm, retienen el flujo excedente durante las tormentas hasta que esté disponible la capacidad de tratamiento.

Consideraciones regulatorias y de sostenibilidad

La gestión de aguas residuales municipales se desarrolla dentro de un marco de regulaciones ambientales y objetivos de sostenibilidad. El cumplimiento es innegociable, y muchas ciudades también están persiguiendo objetivos más amplios, como la reutilización del agua y la neutralidad energética.

Permisos de vertido y normas de calidad del agua

La mayoría de las plantas de tratamiento operan bajo permisos que limitan las concentraciones de contaminantes en el efluente. Los parámetros comunes incluyen demanda bioquímica de oxígeno (DBO), sólidos suspendidos totales (SST), nitrógeno, fósforo y bacterias coliformes fecales.

Reutilización del agua y recuperación de recursos

El agua residual tratada se puede reutilizar para riego, refrigeración industrial, recarga del acuífero e incluso para reutilización potable con tratamiento avanzado. La recuperación de recursos del lodo incluye la producción de biogás y la recuperación de nutrientes para fertilizantes.

Adaptación al cambio climático

El aumento del nivel del mar, las lluvias más intensas y las sequías más prolongadas afectan la infraestructura de aguas residuales. Las estrategias de adaptación incluyen elevar el equipo crítico, aumentar la capacidad de almacenamiento y diseñar para flujos más altos en condiciones de lluvia.

El Objetivo de Desarrollo Sostenible 6 de las Naciones Unidas pide agua limpia y saneamiento para todos. La gestión de aguas residuales municipales es fundamental para alcanzar ese objetivo, especialmente en las regiones en rápido proceso de urbanización.

Mini-historia: cómo una ciudad redujo los desbordamientos en días de lluvia

En 2018, la empresa de servicios públicos que atiende a Porto Alegre, Brasil, se enfrentó a un problema familiar. Durante las fuertes lluvias, los desbordamientos de alcantarillas combinadas vertían aguas residuales sin tratar en el río Guaíba. La presión regulatoria aumentaba, y la ciudad necesitaba una solución que no requiriera desenterrar los densos barrios urbanos.

El ingeniero Roberto Lima lideró un equipo que combinó dos estrategias: un túnel de almacenamiento DN3500mm para retener el exceso de agua en días de lluvia y un programa de rehabilitación UV-CIPP para sellar fugas y aumentar la capacidad de las alcantarillas interceptoras existentes. El túnel de almacenamiento proporcionó 120.000 metros cúbicos de atenuación, mientras que el revestimiento CIPP redujo la infiltración en un estimado del 30%.

En cuatro años, los eventos de desbordamiento en días de lluvia disminuyeron en más del 60%. El proyecto costó menos que la separación total de las alcantarillas y evitó grandes perturbaciones en el centro de la ciudad. Para Roberto, la lección era clara: la rehabilitación moderna y el almacenamiento estratégico pueden prolongar la vida de la infraestructura existente mientras se cumplen objetivos ambientales.

Conclusión

La gestión de aguas residuales municipales es un campo complejo que afecta la salud pública, la protección ambiental, la planificación urbana y la inversión en infraestructura. Los sistemas que las ciudades construyen hoy servirán a las comunidades durante décadas, por lo que la selección de materiales, el diseño hidráulico y la estrategia de rehabilitación son importantes. Una sólida gestión de aguas residuales municipales comienza con una planificación adecuada, continúa con los materiales y tecnologías adecuados y se mejora a través de un monitoreo regular y actualizaciones adaptativas.

Puntos clave

• La gestión de aguas residuales municipales incluye la recolección, el transporte, el tratamiento y la descarga o reutilización.

• Los sistemas de alcantarillado combinado requieren una atención especial para el control de desbordes en condiciones de lluvia.

• Las modernas tuberías de perfil espiral de HDPE/PP ofrecen eficiencia hidráulica y resistencia a la corrosión para alcantarillas de gran diámetro.

• La rehabilitación sin zanja CIPP extiende la vida útil de las tuberías existentes sin excavación a cielo abierto.

• La planificación debe tener en cuenta el cambio climático, el crecimiento de la población y la rigidez de las normativas.

Si su proyecto implica infraestructura de alcantarillado de gran diámetro, aguas pluviales o drenaje, Yongke Machinery puede apoyarlo con líneas de producción para la fabricación de tuberías de perfil espiral de HDPE/PP y mangueras revestidoras CIPP. Póngase en contacto con nuestro equipo de ingeniería para discutir los requisitos de su proyecto, solicitar una cotización o programar una consulta técnica.
