Diseño de charcas de detención: Una guía práctica para la infraestructura de aguas pluviales

En agosto de 2023, un desarrollador en Florida presentó planes para un sitio comercial de 12 acres. La laguna de detención se diseñó para un evento de tormenta de 10 años. Seis meses después de la construcción, una lluvia de 100 años abrumó la estructura de salida. El agua se acumuló en el estacionamiento y dañó los espacios de los inquilinos. El incidente desencadenó una demanda y retrasó el certificado final de ocupación del proyecto en ocho meses. La causa raíz no fue el volumen de la laguna. Fue un diseño de laguna de detención que subestimó el flujo máximo de salida y utilizó una tubería metálica corrugada de tamaño insuficiente en la estructura de control.

Ya sabes que las lagunas de detención no son solo hoyos en el suelo. Son controles de aguas pluviales diseñados que deben equilibrar el volumen de almacenamiento, la tasa de entrada, la restricción de salida y la capacidad aguas abajo. Lo que necesitas es una guía clara y práctica para las decisiones de diseño que determinan si una laguna de detención funciona cuando más importa.

En esta guía, aprenderás los principios fundamentales del diseño de lagunas de detención. También aprenderás cómo dimensionar las estructuras de almacenamiento y salida, cómo el material y el diámetro de las tuberías afectan el rendimiento y cómo evitar los errores comunes que conducen a inundaciones, erosión y rechazo regulatorio. También verás cómo las tuberías de perfil espiral de HDPE/PP de gran diámetro pueden resolver los desafíos de salida y conducción con los que luchan los materiales tradicionales.

¿Qué es el diseño de un estanque de detención?

El diseño de un estanque de detención es el proceso de ingeniería de crear una cuenca de aguas pluviales que almacena temporalmente el escurrimiento de un área desarrollada y lo libera a una tasa controlada. El objetivo es reducir la descarga máxima que sale de un sitio. Esto protege los canales, alcantarillas y arroyos aguas abajo de ser abrumados.

¿Cómo se dimensiona un estanque de detención?

Un estanque de detención se dimensiona al igualar el volumen de almacenamiento requerido a la diferencia entre el flujo de entrada máximo y el flujo de salida permitido para el evento de tormenta de diseño. Los ingenieros utilizan modelos hidrológicos, curvas de almacenamiento según el nivel y la hidráulica de la salida para equilibrar el volumen del estanque, la tasa de liberación y el tiempo de vaciado.

Un diseño completo de un estanque de detención incluye varios componentes. Estos incluyen el análisis de la cuenca hidrográfica, el volumen de almacenamiento, la estructura de salida, el desagüe de emergencia y la tubería de conducción.

• Un análisis de la cuenca hidrográfica determina el volumen de escurrimiento y el flujo máximo.

• El dimensionamiento del volumen de almacenamiento se basa en los eventos de tormenta requeridos.

• La estructura de salida limita las tasas de liberación.

• El desagüe de emergencia maneja eventos extremos.

• La tubería de conducción mueve el agua hacia y desde el estanque.

• El control de erosión y el acceso a mantenimiento completan el sistema.

Los estanques de detención se diferencian de los estanques de retención. Un estanque de detención generalmente se desagua completamente entre tormentas. Un estanque de retención mantiene una piscina permanente de agua. Esta distinción afecta el diseño de la salida, la vegetación y el mantenimiento.

¿Por qué es importante el diseño de estanques de detención para proyectos de infraestructura?

Un mal diseño de un estanque de detención crea responsabilidad. Si un estanque se desagua demasiado rápido, puede empeorar las inundaciones aguas abajo. Si se drena demasiado lentamente, se convierte en un criadero de mosquitos y una carga de mantenimiento. Si la estructura de salida falla, el estanque puede desbordarse y dañar la propiedad circundante.

Las agencias regulatorias suelen requerir pruebas de que un estanque de detención cumple con tasas de liberación específicas para eventos de tormenta designados. En los Estados Unidos, las tormentas de diseño comunes incluyen los eventos de 2 años, 10 años, 25 años, 50 años y 100 años. Las ordenanzas locales especifican qué tormentas deben controlarse y cuál es el flujo máximo aguas abajo que no debe excederse.

Un estanque de detención bien diseñado protege las carreteras, los edificios y los canales naturales. También reduce la erosión y mejora la calidad del agua al permitir que los sedimentos se asienten antes de que se libere el agua.

Para los contratistas y desarrolladores municipales, las lagunas de detención suelen ser el componente visible más grande de un sistema de gestión de aguas pluviales. Hacer bien el diseño protege tanto el presupuesto del proyecto como la comunidad circundante.

Si sus proyectos involucran la conducción de aguas pluviales de gran diámetro, elegir el material adecuado para las tuberías es parte de la ecuación de diseño. Obtenga más información sobre las máquinas de tuberías de perfil espiral HDPE/PP de Yongke para la producción de tuberías de DN300mm a DN5000mm.

Pasos clave en el proceso de diseño de la laguna de detención

El proceso de diseño de la laguna de detención sigue una secuencia lógica desde la recopilación de datos hasta los dibujos finales. Saltarse cualquier paso aumenta el riesgo de fracaso.

Defina la tormenta de diseño y los requisitos regulatorios

Comience con la ordenanza local de aguas pluviales. Especificará los eventos de tormenta de diseño, las tasas de liberación permitidas y cualquier requisito de calidad del agua. Algunas jurisdicciones requieren detención para las tormentas de 2 años y 10 años. Otras requieren control hasta el evento de 100 años.

La tasa de liberación permitida a menudo se basa en las condiciones previas al desarrollo. La laguna debe retenir el escurrimiento posterior al desarrollo. La descarga máxima no debe exceder lo que el sitio producía antes de la construcción.

Calcular el volumen de escurrimiento y el flujo máximo

Utilice un modelo hidrológico para calcular el escurrimiento de la cuenca hidrográfica contribuyente. El método más común en los Estados Unidos es el método del Número de Curva NRCS, que estima el escurrimiento en función de la cobertura terrestre, el tipo de suelo y la precipitación. Software como TR-55, HydroCAD o EPA SWMM automatiza estos cálculos.

Las salidas del modelo incluyen el volumen total de escurrimiento, la tasa de entrada máxima y la tasa de salida requerida. La tasa de salida requerida se utiliza para coincidir con las condiciones previas al desarrollo.

Tamaño del volumen de almacenamiento

El volumen de almacenamiento debe ser lo suficientemente grande para retener la diferencia entre el flujo de entrada y el flujo de salida durante la duración de la tormenta. Esto generalmente se determina con una curva de almacenamiento en función del nivel que relaciona la profundidad del agua en la laguna con el volumen de almacenamiento.

Los ingenieros iteran entre el volumen de almacenamiento y la capacidad de salida. Una laguna más grande proporciona más almacenamiento y permite una salida más simple. Una laguna más pequeña requiere una salida más restrictiva, que puede ser propensa a obstruirse.

Diseño de la estructura de salida de la laguna de detención

La estructura de salida de la laguna de detención controla la rapidez con la que el agua sale de la laguna. Los tipos comunes de salidas incluyen orificios simples, orificios de múltiples etapas, tuberías verticales, verticales perforadas, vertederos de cresta ancha y desagües de emergencia.

Cada componente de la salida debe dimensionarse utilizando ecuaciones hidráulicas. La ecuación de descarga del orificio y la ecuación del vertedero son las herramientas más comunes. La salida también debe incluir protección contra escombros, como rejillas de basura o dispositivos anti-vórtice.

Seleccione la tubería de transporte

Las tuberías de entrada y salida mueven el agua entre el sistema de drenaje del sitio y la laguna. El diámetro, la pendiente y el material de la tubería determinan su capacidad y durabilidad. Para las grandes lagunas de detención y los sistemas municipales, las tuberías de perfil espiral de HDPE y PP se utilizan cada vez más debido a su resistencia a la corrosión, la disponibilidad de gran diámetro y su rigidez estructural.

Un ingeniero de aguas pluviales en Malasia, Ahmad bin Ismail, cambió la tubería de salida de una laguna de detención DN1800mm de metal corrugado a tubería de perfil espiral de HDPE. Había visto corrosión en una instalación similar y quería una solución más duradera. La tubería de HDPE ofreció una vida útil de diseño de 50 años o más. Eliminó la necesidad de recubrimientos protectores y redujo la huella del estructura de la salida porque la rigidez de la tubería permitió una profundidad de enterramiento más superficial.

Incluya un desagüe de emergencia

Cada laguna de detención necesita un camino seguro para que el agua circunvalle la salida durante eventos extremos. El desagüe de emergencia debe tener un tamaño adecuado para permitir el paso de la tormenta de 100 años o la inundación máxima probable, dependiendo de los requisitos locales. Debe descargar hacia un área estable y no erosiva.

Diseño de estanques de detención: Errores comunes y cómo evitarlos

Incluso los ingenieros experimentados cometen errores que hacen que los estanques de detención no funcionen adecuadamente. Los errores más comunes son evitables con un diseño y revisión cuidadosos.

Tamaño insuficiente de la salida

Una salida demasiado pequeña puede satisfacer la tasa de liberación máxima para la tormenta de diseño, pero no puede drenar el estanque entre eventos. El agua estancada puede matar la vegetación, crear problemas de olor y violar los requisitos de mantenimiento. Siempre verifique el tiempo de vaciado además de la tasa de liberación máxima.

Ignorando los desechos y el mantenimiento

Las salidas se pueden obstruir con hojas, basura y sedimento. Un diseño de estanque de detención que no incluya rejillas de basura, acceso para limpieza o rampas de mantenimiento se convertirá en un problema a largo plazo. Diseñe para la condición real de la cuenca hidrográfica, no para la ideal.

Utilizando el material de tubería incorrecto

Las tuberías de metal corrugado pueden corroerse en ambientes ácidos o con alto contenido de sal. Las tuberías de concreto reforzado pueden deteriorarse por el sulfuro de hidrógeno en los desbordes de alcantarillado sanitario o por suelos agresivos. Las tuberías de HDPE y PP resisten los ataques químicos, la abrasión y la corrosión, lo que las hace adecuadas para aplicaciones a largo plazo de aguas pluviales.

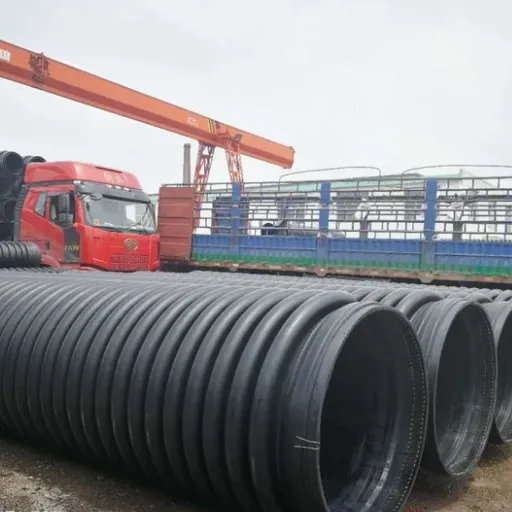

Para las lagunas de detención que requieren un transporte de gran diámetro, las máquinas de tuberías de perfil espiral de HDPE/PP pueden producir tuberías en el sitio o en una instalación cercana, lo que reduce los costos de transporte y los retrasos en la entrega.

Olvidarse de la seguridad

Las pendientes laterales pronunciadas, el agua profunda y las salidas sin protección crean riesgos de seguridad. Muchas jurisdicciones exigen que las pendientes laterales no sean más pronunciadas que 3:1, cercado alrededor de las lagunas más profundas que una profundidad especificada y señales de advertencia de agua profunda.

Desatender la inspección posterior a la construcción

Una laguna de detención no está terminada cuando finaliza la construcción. La inspección regular garantiza que la salida esté despejada, el dique sea estable y la vegetación se haya establecido. Muchos fallos ocurren porque se ignoraron problemas menores de mantenimiento hasta que se convirtieron en reparaciones mayores.

Cómo la selección de tuberías afecta el rendimiento de la laguna de detención

Las tuberías utilizadas en una laguna de detención no son componentes pasivos. Influyen en la capacidad, la durabilidad, el mantenimiento y el costo.

Diámetro y capacidad hidráulica

El diámetro de la tubería se determina por la tasa de flujo máximo y la velocidad permitida. Una tubería demasiado pequeña crea aguas estancadas y reduce el almacenamiento efectivo de la presa. Una tubería demasiado grande puede descargar agua más rápido de lo que el sistema aguas abajo puede aceptar.

La velocidad también es importante. Si el agua se mueve demasiado rápido a través de la tubería de salida, puede erosionar el canal aguas abajo. Si se mueve demasiado lento, el sedimento puede sedimentarse y reducir la capacidad con el tiempo.

Durabilidad del material

El agua de tormenta puede transportar sedimentos abrasivos, sales antiheladas, hidrocarburos y ácidos orgánicos. El material de la tubería debe resistir este entorno durante la vida útil de diseño de la presa.

Requisitos estructurales

Las tuberías enterradas deben soportar las cargas de suelo, las cargas de tráfico y las cargas hidrostáticas. Las tuberías de perfil espiral con alta rigidez anular, como SN8 o SN16, se pueden enterrar bajo carreteras y estacionamientos sin deformación excesiva. El diseño de la pared estructural también permite diámetros grandes que son difíciles de producir con tubería de pared sólida.

Integridad de las uniones

Las uniones que filtran pueden debilitar la estructura de la salida y causar erosión alrededor de la tubería. Las tuberías de HDPE y PP se pueden soldar para crear uniones monolíticas y sin fugas. Esto es especialmente importante donde la tubería de salida pasa a través del dique.

Si necesita comparar opciones de materiales para aplicaciones de aguas pluviales, consulte nuestro artículo sobre la selección de tuberías de perfil espiral HDPE vs PP.

Estándares de diseño de lagunas de detención y herramientas de software

Varios estándares y herramientas de software apoyan el diseño de lagunas de detención. Los ingenieros deben seleccionar herramientas aceptadas por la agencia revisora.

Métodos de NRCS

El Servicio de Conservación de Recursos Naturales publica el Manual Nacional de Ingeniería, que incluye métodos para hidrología, hidráulica y diseño de lagunas. Muchas ordenanzas locales hacen referencia explícita a los métodos de NRCS.

Estándares de ASCE y estatales

La Sociedad Americana de Ingenieros Civiles publica pautas para el manejo de aguas pluviales, el control de sedimentos y el manejo de planicies de inundación. Las agencias estatales y locales a menudo adoptan las pautas de ASCE con modificaciones.

Para orientación federal más amplia, el Menú de Mejores Prácticas de Gestión de Aguas Pluviales de la EPA proporciona información sobre lagunas de detención y otros controles de aguas pluviales.

Software hidrológico e hidráulico

El software común incluye:

• HEC-HMS para modelado de lluvia-escorrentía

• HEC-RAS para análisis de canales y alcantarillas

• HydroCAD para el cálculo del flujo en estanques de detención

• EPA SWMM para la simulación dinámica de aguas pluviales

• TR-20 y TR-55 para cálculos simplificados de la NRCS

La elección depende de la complejidad del proyecto y de los requisitos de la agencia. Para sitios simples, los cálculos en hojas de cálculo pueden ser suficientes. Para cuencas hidrográficas complejas, es necesario realizar un modelado dinámico.

Diseño de estanques de detención para diferentes condiciones de sitio

No todos los sitios son ideales para un estanque de detención. El diseño debe adaptarse a las restricciones del suelo, la topografía y el uso del suelo.

Sitios con nivel freático alto

En áreas con un nivel freático alto, la excavación puede ser difícil y la laguna puede no drenarse completamente. Los diseñadores pueden necesitar revestir la laguna, utilizar drenajes subterráneos o aceptar una laguna de detención húmeda que mantenga una piscina permanente.

Suelos arcillosos

Los suelos arcillosos proporcionan un sellado natural, lo que reduce las pérdidas por filtración. Sin embargo, también tienen una baja permeabilidad, lo que puede ralentizar el vaciado. Las lagunas de arcilla pueden necesitar drenajes subterráneos o desagües diseñados para cumplir con los requisitos de vaciado.

Suelos arenosos

Los suelos arenosos drenan rápidamente, pero pueden requerir revestimientos para evitar una filtración excesiva. Una laguna de detención en suelo arenoso puede necesitar una geomembrana o un revestimiento de arcilla compactada para mantener el nivel de agua requerido.

Sitios urbanos

El espacio es limitado en áreas urbanas. Los sistemas de detención subterráneos, como bóvedas de concreto o depósitos basados en tuberías, pueden proporcionar detención en un espacio más pequeño. Las tuberías de HDPE/PP de gran diámetro se pueden disponer en paralelo para crear galerías de almacenamiento subterráneas.

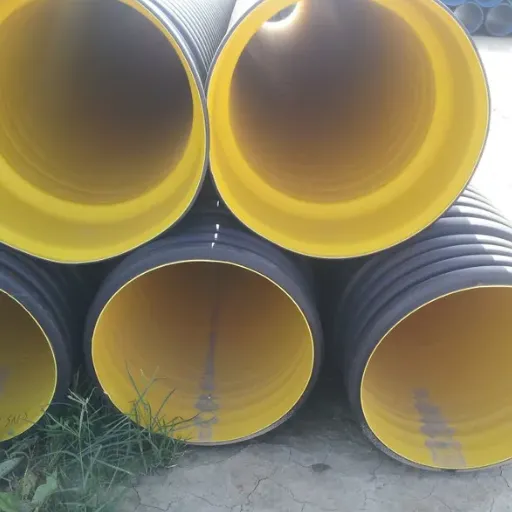

Un contratista en São Paulo, Brasil, Ana Ferreira, utilizó tuberías de perfil espiral de HDPE de gran diámetro para construir una galería de detención subterránea debajo de un estacionamiento comercial. El sistema de almacenamiento de tuberías cumplió con el volumen de detención requerido mientras se preservaban los espacios de estacionamiento en superficie. El diseño modular también permitió la expansión futura si la cuenca se desarrollaba más.

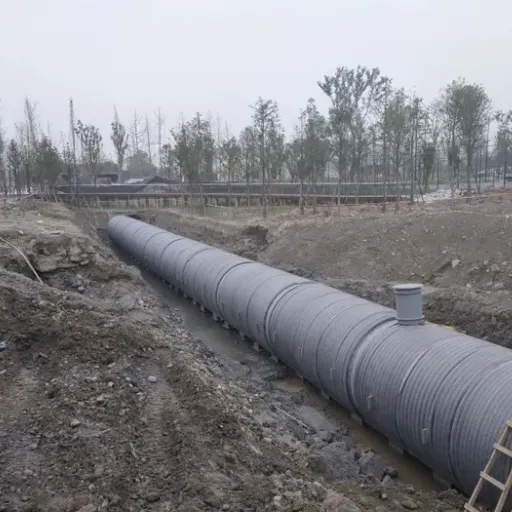

Para las lagunas de detención en espacios urbanos reducidos, las galerías de tuberías subterráneas pueden ser una alternativa efectiva a las cuencas abiertas.

Consideraciones de mantenimiento en el diseño de la laguna de detención

Una laguna de detención difícil de mantener eventualmente fallará. Diseñe para el mantenimiento desde el principio.

Acceso

Proporcione acceso vehicular a la entrada, salida, dique y desagüe de emergencia. Los vehículos de mantenimiento necesitan pendientes estables y áreas de giro. Las rampas deben ser lo suficientemente suaves para el equipo de siega e inspección.

Vegetación

Establezca vegetación en el dique y la cuenca para prevenir la erosión. A menudo se prefieren las hierbas nativas porque requieren menos riego y resisten las plagas. Evite los árboles en los diques porque las raíces pueden debilitar la estructura.

Eliminación de sedimentos

Con el tiempo, los sedimentos se acumulan en la laguna y reducen su capacidad de almacenamiento. Diseña la laguna con una antecámara o trampa de sedimentos cerca de la entrada para capturar los sedimentos antes de que lleguen a la zona principal de almacenamiento. Planifica la draga o excavación periódicas.

Inspección de las salidas

Inspecciona las salidas después de cada tormenta importante y al menos anualmente. Elimina los desechos, verifica la erosión y asegúrate de que los orificios estén libres. Documenta las inspecciones para demostrar el cumplimiento de los requisitos de mantenimiento.

¿Cómo Yongke Machinery apoya la infraestructura de aguas pluviales?

El diseño de la laguna de detención depende de materiales confiables y plazos de construcción controlados. Yongke Machinery apoya los proyectos de infraestructura de aguas pluviales fabricando equipos que producen tuberías de perfil espiral de HDPE/PP de gran diámetro.

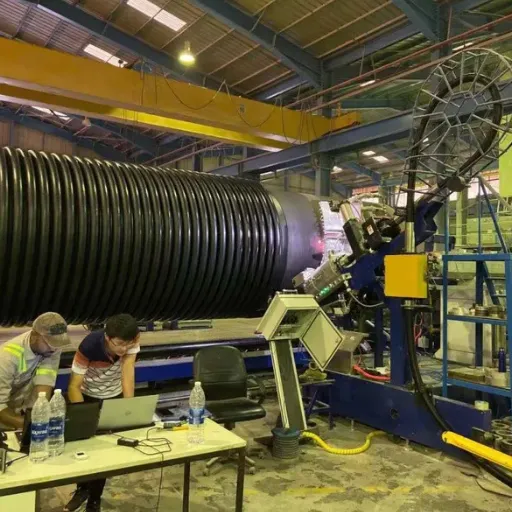

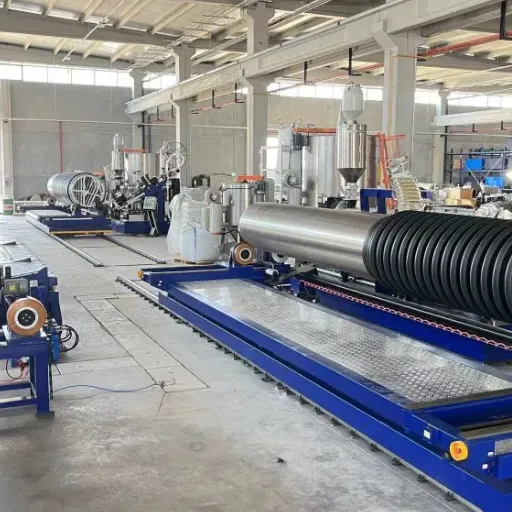

Nuestras máquinas de tuberías de perfil espiral de HDPE/PP producen tuberías desde DN300mm hasta DN5000mm con una estructura de pared consistente y rigidez anular. Estas tuberías se utilizan para las salidas de las lagunas de detención, las estructuras de entrada, las líneas de transporte y las galerías de almacenamiento subterráneas.

La producción de tuberías en el lugar o a nivel regional reduce los costos de transporte y asegura que los diámetros de las tuberías coincidan exactamente con el diseño. Los contratistas que controlan la producción de tuberías pueden responder más rápidamente a los cambios de diseño y evitar los retrasos causados por los plazos de entrega de los proveedores.

Yongke también ofrece la entrega de proyectos llave en mano, incluyendo supervisión de la instalación, puesta en marcha, capacitación de operadores y soporte después de la venta. Nuestra fábrica está certificada según las normas ISO 9001, ISO 14001 e ISO 45001.

Para los contratistas de aguas pluviales y los desarrolladores que planean construcciones de estanques de detención con conducciones de gran diámetro, solicite una cotización técnica para una línea de producción de tuberías configurada según las necesidades de su proyecto.

Conclusión

El diseño de estanques de detención es una tarea multidisciplinaria que combina hidrología, hidráulica, ingeniería geotécnica y selección de materiales. Un estanque bien diseñado protege las propiedades aguas abajo, satisface a las autoridades regulatorias y sigue siendo mantenible durante décadas.

Puntos clave:

• Ajuste la tormenta de diseño y la tasa de liberación a los requisitos regulatorios locales.

• Dimensionar el volumen de almacenamiento y las estructuras de salida juntas utilizando la ruta de almacenamiento por etapas.

• Seleccionar materiales de tubería que resistan la corrosión, el desgaste y las cargas del suelo.

• Incluir desagües de emergencia, control de escombros y acceso para el mantenimiento.

• Inspeccionar y mantener la laguna regularmente después de la construcción.

Los mejores diseños de lagunas de detención no solo resuelven el problema actual de aguas pluviales. Ofrecen un activo duradero y mantenible que funciona durante décadas de servicio. Si sus proyectos requieren tuberías de aguas pluviales de gran diámetro, póngase en contacto con Yongke Machinery para discutir soluciones de producción de tuberías de perfil espiral de HDPE/PP.
