Diseño de tuberías de drenaje: Una guía práctica para sistemas municipales y de aguas pluviales

En noviembre de 2023, un ingeniero municipal de Texas llamado Carlos Mendez revisó los planes de un nuevo alcantarillado de tormenta a lo largo de un corredor comercial. El diseño especificaba una tubería de hormigón armado DN1200 con un coeficiente de rugosidad de Manning de 0,013. Después de un verano de fuertes lluvias, la línea se atascó dos veces e inundó dos estacionamientos comerciales.

Carlos volvió a ejecutar el modelo hidráulico utilizando la rugosidad real de la tubería de HDPE propuesta como reemplazo, n = 0,009. Descubrió que el diseño original de hormigón había sido dimensionado con un diámetro menor. La corrección salvó a la ciudad de un desvío de emergencia de $400,000 y de un permiso de apertura de carretera retrasado.

Ya sabes que el diseño de tuberías de drenaje es más que elegir un diámetro de una tabla. Requiere ajustar la capacidad hidráulica, las propiedades del material, las restricciones del sitio y las realidades de la construcción a una tormenta de diseño que puede ocurrir solo una vez cada 50 o 100 años. Lo que necesitas es un proceso claro para dimensionar las tuberías, seleccionar materiales y evitar los pequeños errores que se convierten en grandes fallas.

En esta guía, aprenderá los principios fundamentales del diseño de tuberías de drenaje. Verá cómo interactúan el dimensionamiento, la pendiente y la rugosidad de las tuberías de drenaje, cómo elegir entre tuberías de concreto, metálicas corrugadas y termoplásticas, y cómo adaptar su diseño para aplicaciones de aguas pluviales, alcantarillado municipal y alcantarillas. También verá cómo las tuberías de perfil espiral de HDPE y PP de gran diámetro pueden simplificar proyectos que requieren alta capacidad de flujo y una larga vida útil.

¿Qué es el diseño de tuberías de drenaje?

El diseño de tuberías de drenaje es el proceso de ingeniería de selección y dimensionamiento de un conducto que puede transportar de forma segura un flujo específico de agua de un punto a otro sin exceder la capacidad, los límites de velocidad o los requisitos de cobertura. La salida suele ser un conjunto de planos que especifican el diámetro de la tubería, el material, la pendiente, el asentamiento y accesorios como pozos de inspección, entradas y desagües.

Un diseño completo de tuberías de drenaje responde a cuatro preguntas:

• ¿Cuánta agua debe transportar la tubería?

• ¿Qué diámetro y pendiente se necesitan para transportar ese flujo?

• ¿Qué material resistirá el entorno y las cargas circundantes?

• ¿Cómo se instalará, inspeccionará y mantendrá la tubería?

El proceso de diseño integra hidrología, hidráulica, ingeniería geotécnica y ciencia de materiales. Un cambio en cualquier entrada, como la rugosidad de la tubería o la profundidad de cobertura, puede cambiar el diámetro o el material requerido.

Para proyectos que requieran transporte de gran diámetro, la elección del material de la tubería es una de las primeras decisiones. Obtenga más información sobre las máquinas de tuberías de perfil espiral HDPE/PP de Yongke para la producción de tuberías de DN300mm a DN5000mm.

¿Por qué importa el diseño de tuberías de drenaje para la infraestructura?

Una tubería de drenaje demasiado pequeña causa inundaciones, daños a la propiedad y sanciones regulatorias. Una tubería demasiado grande desperdicia material, excavación y espacio de paso. Una tubería de tamaño correcto pero hecha de un material incorrecto puede corroerse, abrasarse o deformarse antes de alcanzar su vida útil de diseño.

El diseño de las tuberías de drenaje también afecta el costo y el cronograma de construcción. Una profundidad de enterramiento mayor, un lecho más resistente y diámetros más grandes aumentan el costo de instalación. Un diseño que ignore la constructibilidad puede convertir una zanja sencilla en un problema de desagüe y refuerzo.

En los Estados Unidos, los sistemas de drenaje suelen diseñarse para manejar eventos de tormenta que van desde el evento de 2 años hasta el de 100 años, dependiendo de las consecuencias del fallo. Los conductos de carreteras pueden diseñarse para la tormenta de 25 o 50 años. La infraestructura municipal crítica puede diseñarse para la tormenta de 100 años o superior. Las ordenanzas locales y los manuales de las agencias especifican la tormenta de diseño y la extensión o profundidad permitida de la acumulación de agua.

Un diseño bien ejecutado de las tuberías de drenaje protege las carreteras, los edificios y los canales naturales. También reduce el mantenimiento a largo plazo al seleccionar materiales y pendientes que resistan la acumulación de sedimentos, la corrosión y el fallo estructural.

Factores clave en el dimensionamiento de las tuberías de drenaje

El dimensionamiento de las tuberías de drenaje es el corazón del diseño. El diámetro requerido depende de la tasa de flujo máximo, la pendiente de la tubería, la rugosidad interna de la pared de la tubería y cualquier restricción de entrada o salida.

Peak Design Flow

El flujo de diseño proviene de un análisis hidrológico de la cuenca hidrográfica contribuyente. Para las alcantarillas, los ingenieros comúnmente utilizan el Método Racional para cuencas pequeñas o los métodos NRCS para cuencas hidrográficas más grandes. El resultado es un caudal máximo, generalmente expresado en metros cúbicos por segundo o pies cúbicos por segundo.

Pipe Slope and Energy Grade Line

La gravedad impulsa el flujo en la mayoría de las tuberías de drenaje. Las pendientes más pronunciadas aumentan la velocidad y la capacidad, pero pueden causar erosión aguas abajo. Las pendientes más planas reducen la velocidad, lo que puede permitir que el sedimento se asiente. El diseño debe equilibrar la velocidad de autolimpieza con el control de la erosión aguas abajo.

Manning's Roughness Coefficient

La ecuación de Manning es la herramienta estándar para los cálculos de flujo en canales abiertos y tuberías. El coeficiente de rugosidad, n, varía según el material:

Un valor de n más bajo significa un flujo más suave y una mayor capacidad para el mismo diámetro y pendiente. Por eso, una tubería HDPE DN1000 a veces puede reemplazar a una tubería de hormigón DN1200. También es por eso que usar el valor de rugosidad incorrecto puede dimensionar incorrectamente la línea, como Carlos descubrió en Texas.

Límites de velocidad

La velocidad mínima suele ser de 0.6 a 0.9 metros por segundo para evitar la deposición de sedimentos. La velocidad máxima suele ser de 3 a 5 metros por segundo, dependiendo del material de la tubería y la protección del canal aguas abajo, para evitar la erosión y la abrasión.

Cobertura y cargas externas

Las tuberías enterradas deben soportar el peso del suelo, las cargas del tráfico y el equipo de construcción. La cobertura mínima suele ser de 0.9 a 1.2 metros bajo las carreteras, pero las normas locales varían. La rigidez anular de la tubería y la clase de cimiento deben comprobarse en función de las cargas esperadas.

Selección de materiales para tuberías de drenaje

La selección de materiales afecta la capacidad, la durabilidad, el costo y el método de instalación. Cada material tiene fortalezas y limitaciones.

Tubería de hormigón armado

La tubería de hormigón armado es resistente, conocida por los contratistas y está disponible en grandes diámetros. Funciona bien bajo gran cobertura y cargas de tráfico pesadas. Sin embargo, es pesada, requiere equipos más grandes para manejarla y puede deteriorarse en suelos ácidos o ricos en sulfatos. Su interior más rugoso también reduce la capacidad hidráulica en comparación con las opciones termoplásticas.

Tubería de metal corrugado

La tubería de metal corrugado es ligera y fácil de instalar. A menudo se utiliza para alcantarillas y drenaje agrícola. Sus principales debilidades son la corrosión en ambientes ácidos o salinos y un valor relativamente alto de n de Manning, lo que reduce la capacidad. Los recubrimientos protectores pueden prolongar la vida útil pero aumentan el costo.

Tubería de PVC

La tubería de PVC es lisa, resistente a la corrosión y fácil de unir. Se utiliza ampliamente para alcantarillado sanitario de pequeño diámetro y desagües pluviales. Sus versiones con resistencia a la presión también se utilizan para conductos forzados. Sin embargo, el PVC generalmente se limita a diámetros más pequeños y puede no tener la rigidez estructural necesaria para enterrarlo muy profundo sin un asentamiento especial.

Tuberías de perfil espiral de HDPE y PP

Las tuberías de perfil espiral de HDPE y PP combinan resistencia química con alta rigidez anular y disponibilidad de gran diámetro. Su interior liso da un bajo coeficiente de Manning, y su perfil de pared estructural permite diámetros desde DN300mm hasta DN5000mm. Resisten la abrasión, la corrosión y los ataques biológicos. Las uniones se pueden soldar para formar una línea sin fugas, lo cual es valioso donde se debe controlar la infiltración o la exfiltración.

Para proyectos que comparan opciones termoplásticas, consulte nuestro artículo sobre la selección de tuberías de perfil espiral HDPE vs PP.

Diseño de tuberías de drenaje para diferentes aplicaciones

Los mismos principios de dimensionamiento se aplican en todas las aplicaciones, pero la tormenta de diseño, la carga y las prioridades de material cambian.

Diseño de drenaje de aguas pluviales

El diseño de drenaje de aguas pluviales dirige el escurrimiento de la lluvia desde las calles, los estacionamientos y los techos hacia una desembocadura segura. El sistema incluye entradas, sumideros, pozos de inspección y tuberías. Los diseñadores deben verificar la capacidad en cada entrada porque una tubería dimensionada para toda la cuenca hidrográfica aún puede desbordarse si las entradas no pueden captar el flujo.

Los sistemas de aguas pluviales a menudo se descargan en estanques de detención, arroyos o alcantarillas combinadas. La condición aguas abajo afecta la línea de nivel hidráulico y puede requerir disipación de energía o tratamiento de calidad del agua.

Diseño de tuberías de drenaje municipal

El diseño de tuberías de drenaje municipal sirve para calles públicas y sistemas de alcantarillado combinados o separados. Estos proyectos deben cumplir con los estándares de la agencia en cuanto a cobertura, separación de las tuberías de agua potable, espaciamiento de pozos de inspección y aprobación de materiales. El acceso para el mantenimiento es fundamental porque los municipios son dueños del activo durante décadas.

Las tuberías troncal de gran diámetro se construyen cada vez más con tuberías de perfil espiral de HDPE o PP porque se pueden instalar en largos tramos de tracción, resisten la corrosión causada por las sales de las carreteras y el vertido industrial, y permiten la instalación sin zanja donde la excavación abierta no es práctica.

Diseño de tuberías de alcantarilla

El diseño de tuberías de alcantarilla transporta agua debajo de carreteras, ferrocarriles y diques. Las alcantarillas deben permitir el paso de la inundación de diseño sin que se desborde la carretera y sin causar una velocidad excesiva en la salida. Se deben evaluar tanto el control de la entrada como el de la salida. Las formas comunes incluyen tuberías circulares, alcantarillas en caja y arcos de tubería.

La Administración Federal de Carreteras publica HEC - 15 para el diseño de canales al costado de la carretera y HEC - 14 para el diseño hidráulico de disipadores de energía. Estas referencias proporcionan métodos aceptados para la hidráulica de las alcantarillas y la protección de la salida.

Drenaje agrícola e industrial

El drenaje agrícola elimina el exceso de agua de los campos. Las tuberías suelen tener un diámetro más pequeño y funcionan a poca profundidad. El drenaje industrial puede transportar agua de proceso con temperaturas más altas o productos químicos, lo que hace que la selección del material sea más importante que en los sistemas de aguas pluviales típicos.

Un contratista en Vietnam, Linh Pham, se le pidió que reemplazara un conducto de acero corrugado corroído bajo una carretera provincial. La tubería original se había dañado en 12 años debido a la escorrentía ácida de las tierras agrícolas cercanas. Linh especificó una tubería de perfil espiral de HDPE DN1500 con rigidez anular SN16 y uniones soldadas. La nueva línea proporcionó una vida útil de diseño de 50 años, y su interior más liso permitió un diámetro más pequeño mientras se igualaba la capacidad original.

Errores comunes en el diseño de tuberías de drenaje

Incluso los diseñadores experimentados cometen errores que causan fallas, cambios en los pedidos y dolores de cabeza de mantenimiento.

Utilizar el coeficiente de rugosidad incorrecto

Como Carlos aprendió en Texas, seleccionar un coeficiente de Manning que no coincida con el material real de la tubería puede hacer que la línea sea de menor o mayor tamaño. Siempre utilice el coeficiente de rugosidad para el material especificado y actualice el modelo hidráulico si el material cambia durante la ingeniería de valor.

Ignorar las aguas de cola y las condiciones aguas abajo

Una tubería no descarga en el vacío. La elevación de las aguas de cola, la capacidad del canal aguas abajo y el agua de retorno de las aguas receptoras afectan la línea de nivel hidráulico. Ignorar las aguas de cola puede provocar salidas sumergidas y una reducción de la capacidad.

Subestimar las cargas externas

Las tuberías bajo las carreteras deben soportar las cargas dinámicas del tráfico. Una tubería que funciona en un patio residencial poco profundo puede fallar bajo una ruta de camiones pesados. Verifique los requisitos de carga de AASHTO o locales y verifique la rigidez anular y la clase de cama.

Olvidarse del acceso de mantenimiento

Todo sistema de drenaje necesita acceso para limpieza, inspección y reparación. El espaciamiento de las cámaras de inspección, las limpiezas y los servidumbres de mantenimiento deben ser parte del diseño, no agregados después. Una tubería que no se puede limpiar eventualmente perderá capacidad debido al sedimento y los desechos.

Despreciar las condiciones del suelo y del agua subterránea

Los suelos agresivos, el nivel alto del agua subterránea y las arcillas expansivas pueden afectar el asentamiento de las tuberías, la flotabilidad y el asentamiento a largo plazo. Una investigación geotécnica al principio del proceso de diseño evita sorpresas durante la construcción.

¿Cómo Yongke Machinery apoya el diseño de tuberías de drenaje?

El diseño de las tuberías de drenaje es tan bueno como los materiales disponibles para construirlas. Yongke Machinery apoya los proyectos de infraestructura fabricando equipos que producen tuberías de perfil espiral de HDPE y PP de gran diámetro con calidad constante y rigidez anular.

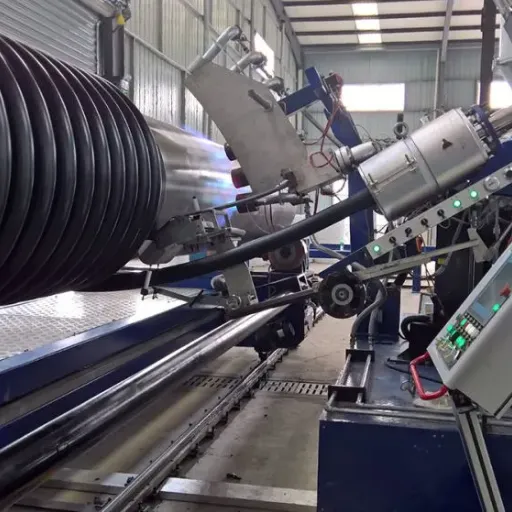

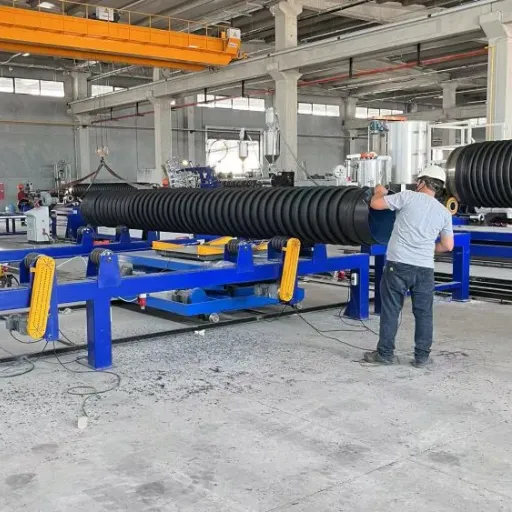

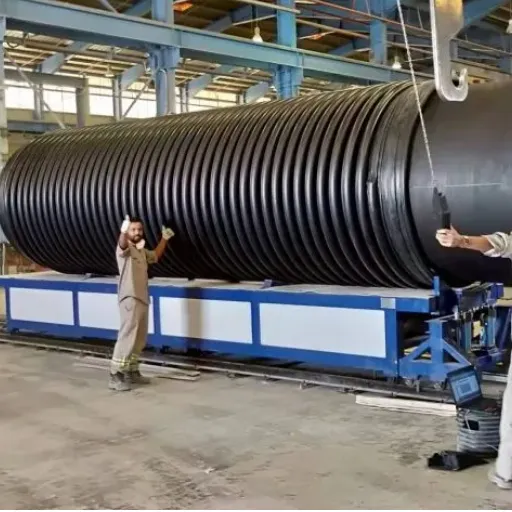

Nuestras máquinas de tuberías de perfil espiral de HDPE/PP producen tuberías desde DN300mm hasta DN5000mm. La línea de producción integra la extrusión, el enrollado en espiral y la soldadura de perfiles para crear una tubería de pared estructural que cumple con las exigentes especificaciones municipales y de carreteras. Los contratistas que producen tuberías en el lugar o a nivel regional reducen los costos de transporte, acortan los plazos de entrega y responden más rápidamente a los cambios de diseño.

Yongke también ofrece la entrega de proyectos llave en mano, incluyendo supervisión de la instalación, puesta en marcha, capacitación de operadores y soporte después de la venta. Nuestra fábrica está certificada según las normas ISO 9001, ISO 14001 e ISO 45001.

Si su diseño de tubería de drenaje requiere tuberías termoplásticas de gran diámetro, solicite una cotización técnica para una línea de producción configurada según las necesidades de su proyecto.

Conclusión

El diseño de tuberías de drenaje combina hidrología, hidráulica, ciencia de materiales y practicidad de construcción. Un sistema bien diseñado protege la propiedad, cumple con los requisitos regulatorios y sigue siendo mantenible durante décadas.

Puntos clave:

• Dimensionar las tuberías utilizando el caudal de diseño correcto, la pendiente y el valor de n de Manning para el material seleccionado.

• Emparejar el material de la tubería con las condiciones del sitio, incluyendo el riesgo de corrosión, las cargas externas y los requisitos de diámetro.

• Verificar tanto la captación en la entrada como la capacidad en la salida en el diseño de drenaje de aguas pluviales.

• Evaluar el agua de cola, la cobertura y el acceso de mantenimiento antes de finalizar el diseño.

• Seleccionar tuberías de perfil espiral de HDPE o PP para aplicaciones de gran diámetro, resistentes a la corrosión y de larga vida.

Los mejores diseños de tuberías de drenaje no solo mueven agua. Crean infraestructuras duraderas que funcionan durante décadas de servicio. Si su próximo proyecto requiere tuberías de drenaje de gran diámetro, póngase en contacto con Yongke Machinery para discutir soluciones de producción de tuberías de perfil espiral de HDPE/PP.
