Normes de test des tuyaux : Guide complet pour les applications en HDPE, PP et CIPP

Carlos Mendez, un entrepreneur municipal en Colombie, se souvient toujours de l'appel téléphonique de son superviseur de chantier. Un tronçon de 300 mètres de tuyau en HDPE à profil spiralé DN1200mm s'est déformé après le remplissage d'un chantier d'eaux pluviales. Les tuyaux portaient le bon nom de matériau et ressemblaient aux échantillons fournis par le fournisseur, mais le lot était arrivé sans la documentation complète des normes d'essai des tuyaux. La réparation a coûté près de trois fois le prix initial des tuyaux et a retardé le projet de six semaines.

Vous savez déjà que les spécifications des tuyaux sur papier ne garantissent pas les performances sous charge de sol, de trafic ou après des décennies de service. Ce dont vous avez besoin, c'est d'une compréhension claire et pratique des normes d'essai des tuyaux qui s'appliquent à votre projet, de ce que chaque essai mesure réellement et de la manière d'intégrer le contrôle de qualité dans la production plutôt que de découvrir les défaillances après l'installation.

Dans ce guide, vous apprendrez les principales normes internationales d'essai des tuyaux pour les tuyaux en HDPE/PP à profil spiralé et les revêtements de tuyaux enduits in situ (CIPP), les essais essentiels qui déterminent les performances sur le terrain et la manière dont les fabricants intègrent les essais dans la production quotidienne. Vous verrez également comment choisir le bon équipement de production facilite la conformité dès la première extrusion.

Pourquoi les normes d'essai des tuyaux sont importantes pour les projets d'infrastructure

Les normes d'essai des tuyaux existent afin que les ingénieurs, les gestionnaires d'approvisionnement et les entrepreneurs puissent comparer les produits en utilisant la même langue et les mêmes critères d'acceptation. Sans elles, l'affirmation d'un fournisseur de "haute rigidité" ou de "revêtement résistant aux UV" ne signifie presque rien car aucune des deux parties ne définit les termes de la même manière.

Les normes traduisent les exigences du projet en tests de laboratoire ou sur le terrain reproductibles. Elles définissent la taille de l'échantillon, la température de conditionnement, la vitesse de chargement et les limites de réussite/échec. Lorsqu'un lot de tuyaux répond aux exigences de rigidité annulaire de l'ISO 9969 ou qu'un revêtement CIPP satisfait aux propriétés de flexion de l'ASTM F1216, vous disposez d'une preuve documentée que le produit fonctionnera comme prévu.

Le risque financier de sauter ces tests est considérable. Une réhabilitation de canalisation échouée peut nécessiter de rouvrir les rues, de rediriger le trafic et de payer des pénalités. Un tuyau d'eaux pluviales déformé peut créer des nids-de-poule ou des responsabilités en matière d'inondation. Pour les producteurs de tuyaux, une qualité incohérente peut détruire les relations avec les clients et déclencher des demandes de garantie dans plusieurs pays.

Note technique : Demandez toujours des rapports d'essai qui font référence à l'édition exacte de la norme et à l'accréditation du laboratoire d'essai. Un rapport qui indique simplement « passé » sans numéro de norme n'est pas une preuve de conformité.

Pour les entrepreneurs municipaux et les fabricants de tuyaux qui souhaitent réduire ce risque, la première étape consiste à comprendre quelle norme régit chaque application. En savoir plus sur le processus de fabrication certifié ISO de Yongke Machinery et ses plus de 16 ans d'expertise dans les tuyaux de grand diamètre.

Les principales organisations internationales de normalisation et les documents clés

La plupart des normes d'essai des tuyaux relèvent de trois organismes : l'Organisation internationale de normalisation (ISO), ASTM International et le Comité européen de normalisation (CEN), qui publie les normes EN. Les projets régionaux peuvent également faire référence à des normes nationales telles que GB/T en Chine ou DIN en Allemagne, mais l'ISO, l'ASTM et l'EN dominent le travail d'infrastructure internationale.

Normes ISO pour les tuyaux en plastique

• ISO 4427 spécifie les tuyaux et les raccords en polyéthylène (PE) pour l'alimentation en eau, y compris la classification des matériaux et les essais de pression hydrostatique.

• ISO 9969 définit l'essai de rigidité annulaire pour les tuyaux en thermoplastique, une mesure fondamentale pour la production des machines à tuyaux en HDPE/PP à profil spiralé.

• ISO 3127 couvre la résistance aux chocs externes, communément appelée essai d'impact.

• ISO 11296 et ISO 11298 traitent de la rénovation des réseaux d'assainissement et d'égouts par le procédé de tuyau enduit in situ (CIPP).

Normes ASTM courantes en Amérique du Nord et du Sud

• ASTM D3035 couvre les tuyaux et les raccords en plastique PE basés sur le diamètre extérieur.

• ASTM D2444 décrit l'essai de résistance aux chocs pour les tuyaux et les raccords en thermoplastique.

• ASTM F1216 est la norme principale en Amérique du Nord pour l'installation des CIPP et les propriétés des matériaux de revêtement intérieur.

Normes EN courantes en Europe et sur de nombreux marchés d'exportation

• EN 13476 s'applique aux systèmes de tuyauterie en plastique à paroi structurée pour l'égout et le drainage souterrains sans pression, y compris les tuyaux à profil spiralé en PP et en PE.

• EN 12201 couvre les tuyaux et les raccords en PE pour l'alimentation en eau.

• EN 13566 régit les systèmes de revêtement CIPP pour les réseaux de drainage et d'égout sans pression.

Ces documents ne sont pas interchangeables. Un projet en Allemagne peut exiger des classes de rigidité en anneau EN 13476, tandis qu'un projet au Chili peut se référer à l'ISO 9969 ou à l'ASTM D2412. Les producteurs qui exportent vers plusieurs régions testent souvent le même tuyau selon plusieurs normes pour que leur stock soit compatible avec plusieurs marchés.

Essais mécaniques et physiques pour les tuyaux à profil spiralé en HDPE/PP

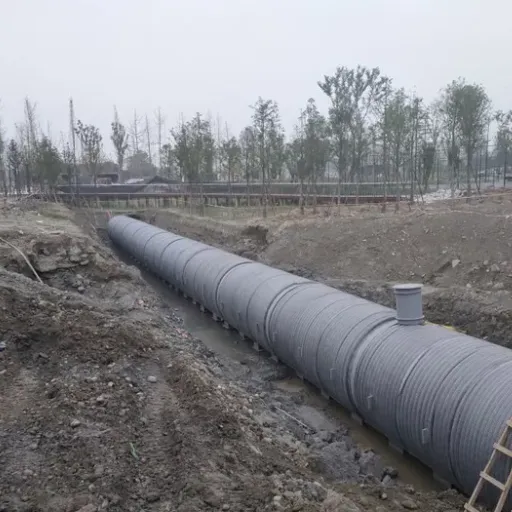

La performance d'un tuyau à profil spiralé de grand diamètre dépend de plus que de l'épaisseur de la paroi. La conception de la paroi structurelle, la qualité du matériau, la cohérence du soudage et la température de production influencent tous la capacité du tuyau à résister des décennies sous terre. Voici les normes et les essais de contrôle des tuyaux qui sont les plus importants pour les tuyaux à profil spiralé en HDPE et en PP.

Rigidité annulaire

La rigidité annulaire mesure la capacité d'un tuyau à résister à la déformation sous charge externe. Les testeurs placent une section de tuyau entre deux plaques parallèles et mesurent la force nécessaire pour le déformer d'un pourcentage défini de son diamètre. Les résultats sont exprimés en kilonewtons par mètre carré (kN/m²) et regroupés en classes telles que SN4, SN8, SN16 et SN32.

Les spécifications de drainage municipal exigent souvent SN8 ou plus pour les zones fréquentées. Un tuyau qui répond à la classe de rigidité annulaire cible dans des conditions de laboratoire devrait conserver sa forme structurelle après le remblayage et le compactage.

Résistance aux chocs

Les tests de choc simulent les pierres, les outils ou les charges accidentelles lors de la manipulation et de l'installation. Un marteau de masse et de forme définies est lâché sur un échantillon de tuyau conditionné. Le critère de réussite est généralement l'absence de fissures ou de fractures à une température spécifiée.

Pour les climats froids, la performance aux chocs à basse température est particulièrement importante. Les matériaux PP et les grades spécifiques de HDPE se comportent différemment à -10°C, donc la résine sélectionnée doit correspondre à la fois à la norme et à l'environnement d'installation.

Taux de fluage et comportement à long terme

Les plastiques fluent sous charge permanente, ce qui signifie qu'un tuyau peut se déformer lentement au fil des années, même s'il passe un test de rigidité annulaire à court terme. Des normes telles que l'ISO 9967 ou l'ASTM D2990 mesurent le rapport entre la déformation initiale et la déformation à long terme. Un faible taux de fluage indique que le tuyau conservera ses propriétés structurales tout au long de sa durée de vie prévue.

Indice de fluidité à l'état fondu et identification du matériau

L'indice de fluidité à l'état fondu (MFI) confirme que la résine correspond à la qualité déclarée sur la fiche technique. Même de petites écarts dans l'MFI peuvent affecter la qualité du soudage, la production d'extrusion et les propriétés mécaniques finales. Les producteurs devraient tester les lots de matière première entrants et conserver les certificats d'analyse fournis par les fournisseurs de résine.

Contrôle dimensionnel et visuel

Chaque tuyau devrait être vérifié pour le diamètre intérieur, le diamètre extérieur, l'épaisseur de la paroi, la longueur, la perpendicularité des extrémités coupées et les défauts visuels tels que des inclusions, des vides ou des irrégularités de soudure. Pour les tuyaux à profil spiralé, le recouvrement constant du profil et l'intégrité de la soudure sont essentiels car la paroi structurelle est construite couche par couche.

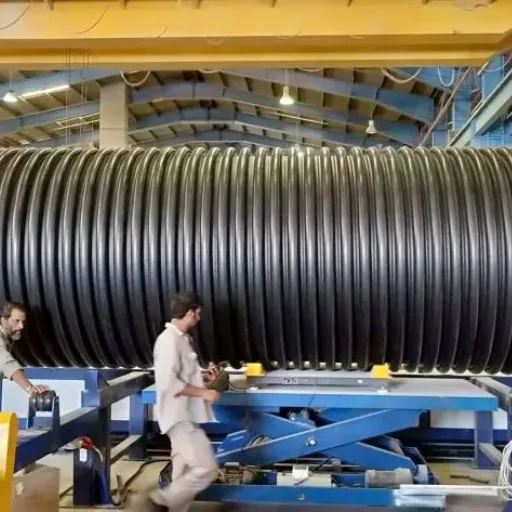

Un producteur de tuyaux aux Émirats arabes unis, Nasser Al-Rashid, a appris cela après avoir installé une nouvelle machine à tuyaux en profil spiral en HDPE/PP. Son premier tuyau DN3000mm a passé l'inspection visuelle mais a échoué au test de rigidité annulaire car la température de soudage du profil était réglée trop basse. Après avoir ajusté la station de soudage et avoir ajouté un échantillonnage en ligne toutes les quatre heures, son prochain lot a passé l'inspection par un tiers du premier coup. La leçon était claire : tester pendant la production, pas seulement à la livraison.

Étanchéité et essai hydrostatique

Les tuyaux sous pression et certaines conduites gravitaire nécessitent des essais hydrostatiques ou pneumatiques pour confirmer l'intégrité des joints et des parois. L'ISO 4427 et l'EN 12201 incluent des protocoles d'essai de pression maintenue qui exposent le tuyau à une pression interne élevée pendant des périodes définies. Toute fuite, gonflement ou rupture indique un défaut de matériau ou de soudure.

Exigences de test pour le tuyau de revêtement CIPP

Les revêtements de tuyaux en place (CIPP) créent un nouveau tuyau à l'intérieur d'un tuyau existant sans excavation. Le tuyau de revêtement doit être fabriqué avec des dimensions précises, une teneur en résine et un renforcement tels qu'il durcisse en un tuyau solide sur le plan structurel et sans fuite. Les normes de test des tuyaux pour les CIPP se concentrent sur les propriétés des matériaux et les performances d'installation.

Essai de revêtement en fibre de verre UV-CIPP

Les revêtements durcissables aux UV utilisent un renfort en fibre de verre et des résines photoamorceuses qui durcissent sous une lumière UV contrôlée. Les principaux essais comprennent :

• Module de flexion et résistance à la traction : Les normes ASTM F1216 et EN 13566 spécifient les propriétés de flexion minimales pour confirmer que le revêtement durci peut supporter des charges externes.

• Essai de flexion à court terme : Détermine la capacité du revêtement à franchir des sections manquantes de la conduite hôte et à résister aux charges du sol.

• Épaisseur de la paroi et teneur en résine : Garantit que le revêtement a suffisamment de matériau structurel et que la résine imprègne complètement la fibre de verre.

• Validation du durcissement UV : Confirme que le revêtement reçoit la bonne dose de lumière et que le durcissement est uniforme sur toute la longueur.

Les fabricants qui produisent leurs propres revêtements avec une machine à tuyau de revêtement en fibre de verre UV-CIPP peuvent contrôler ces variables lot par lot au lieu de compter sur des fournisseurs externes.

Essai de revêtement CIPP par inversion

Les revêtements CIPP par inversion sont généralement saturés de résine thermodurcissable et insérés à l'aide de pression d'eau ou d'air. Ils durcissent avec de l'eau chaude, de la vapeur ou à température ambiante en fonction du système de résine. Les tests importants incluent :

• Résistance à la traction et allongement à la rupture : Confirme que le revêtement peut résister à la pression d'inversion et aux charges hydrostatiques.

• Exothermie de la résine et profil de durcissement : Vérifie le durcissement complet sans surchauffer le tuyau d'origine.

• Uniformité de l'épaisseur : Garantit que le revêtement atteint l'épaisseur de conception après inversion contre la paroi du tuyau d'origine.

• Étanchéité après durcissement : Démontre que la ligne réhabilitée est étanche à l'eau.

Ingrid Bauer, une entrepreneur sans tranchée près de Hambourg, achetait auparavant des revêtements par inversion auprès d'une société de commerce et recevait occasionnellement des lots avec une distribution inégale de résine. Après avoir ajouté une machine à tuyau de revêtement CIPP par inversion à son exploitation, son équipe a commencé à tester la teneur en résine à chaque production. Le taux d'acceptation des projets s'est amélioré et ses coûts de réhabilitation par mètre ont diminué car elle ne paie plus de marge à un intermédiaire.

Inspection et compatibilité des tuyaux d'hôte

Avant toute installation de CIPP, le tuyau d'hôte doit être inspecté avec une caméra CCTV pour confirmer le diamètre, l'état structurel et l'absence d'effondrements ou de gros obstacles. Des normes telles que l'ISO 11295 aident les ingénieurs à classifier les besoins de rénovation et à sélectionner la conception de revêtement appropriée.

Essais de contrôle de qualité pendant la fabrication

L'essai ne devrait pas être un point de contrôle final au quai d'expédition. Il devrait être intégré au processus de production afin que les écarts soient détectés tôt, quand il est encore peu coûteux de les corriger.

Contrôle des matières premières entrantes

Vérifiez la qualité de la résine, l'indice de fluidité à chaud (MFI), la densité, le masterbatch de couleur et les certificats d'additifs avant que le matériau n'entre dans l'extrudeuse. Verrouillez les lots approuvés et rejetez tout lot qui ne correspond pas à la spécification du matériau. Cela empêche une production entière d'être compromise par une seule erreur de résine.

Surveillance en cours de processus

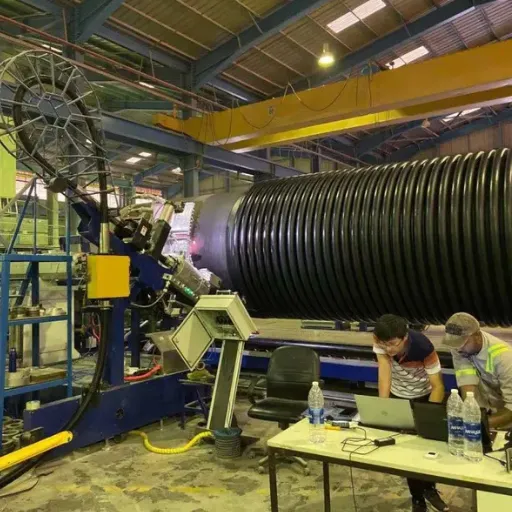

Pendant la production de tuyaux spiraux, surveillez la température de l'extrudeuse, la pression de la matière fondue, la vitesse de la ligne, la tension d'enroulement, les dimensions du profil et les paramètres de soudage. La collecte automatisée de données via un système PLC facilite la corrélation des écarts avec des sections de tuyau spécifiques.

Pour la production de revêtements CIPP, suivez la viscosité de la résine, la pression d'imprégnation, le diamètre du revêtement et l'alignement des renforts. Des mesures d'épaisseur en ligne ou des vérifications ponctuelles manuelles doivent être effectuées à intervalles réguliers.

Acceptation finale et documentation

Avant la mise en circulation, testez des échantillons de chaque lot de production par rapport aux normes de test de tuyaux pertinentes. Préparez un rapport de test qui inclut :

• Numéro et édition de la norme

• Date du test et laboratoire

• Identification de l'échantillon et lot de production

• Conditions de test telles que la température et le temps de conditionnement

• Valeurs mesurées et conclusion de réussite/échec

• Traçabilité aux certificats de matières premières

Cette documentation est souvent requise par les contrôleurs de projet et aide à résoudre les litiges si des questions de performance sur le terrain se posent plus tard.

Comment choisir le bon protocole de test pour votre projet

La sélection du bon protocole commence par la spécification du projet, pas par le rapport par défaut du fournisseur. Posez ces questions avant de commander des tests :

1. Quelle est l'application ? L'alimentation en eau, le drainage, l'égout, l'eau de pluie et les effluents industriels font chacun référence à des normes différentes.

2. Quelle est la plage de diamètre des tuyaux ? Les tuyaux de grand diamètre peuvent nécessiter un conditionnement d'échantillon ou des dispositifs d'essai différents de ceux des petits tuyaux.

3. Quelles charges le tuyau devra-t-il supporter ? Les zones fréquentées, les enfouissements profonds et les zones sismiques augmentent les exigences en matière de rigidité et d'impact.

4. Quelle région réglemente le projet ? Les autorités locales peuvent imposer les normes EN, ASTM, ISO ou les normes nationales.

5. Qui effectue les tests ? Les laboratoires internes, les laboratoires accrédités tiers ou les inspecteurs de projet ont chacun des niveaux de crédibilité différents.

6. Quelle est la fréquence d'acceptation ? Certains contrats exigent des tests par lot, par équipe ou par livraison.

Une commande d'achat bien rédigée devrait faire référence à la norme, à la fréquence des tests, au format de rapport et aux conséquences de l'échec. Cela élimine l'ambiguïté et protège à la fois l'acheteur et le vendeur.

Erreurs courantes dans les tests de tuyaux et comment les éviter

Même les équipes expérimentées commettent des erreurs qui invalident les résultats des tests ou masquent de réels problèmes. Évitez les erreurs suivantes :

• Effectuer des tests uniquement à la livraison. Les problèmes de lot sont plus faciles et moins coûteux à résoudre pendant la production. Planifiez des échantillons intermédiaires.

• Ignorer le conditionnement de l'échantillon. De nombreux tests exigent que les échantillons atteignent la température ambiante ou la température spécifiée avant la mesure. Tester des tuyaux froids dans un entrepôt chaud peut produire des valeurs de rigidité trompeuses.

• Utiliser la mauvaise norme. Un tuyau à profil spiralé testé selon une norme pour tuyaux à paroi pleine peut ne pas fournir de données utiles. Adapter la norme à la famille de produits.

• Accepter des rapports incomplets. Recherchez le numéro de norme, la date du test, l'identification de l'échantillon et les valeurs mesurées, pas seulement un cachet de réussite.

• Oublier la traçabilité. Un test réussi sur un lot ne prouve rien sur un autre lot, à moins que les échantillons ne soient clairement étiquetés et liés aux enregistrements de production.

Si vous n'êtes pas sûr quelles normes de test de tuyaux s'appliquent à votre marché cible, contactez notre équipe d'ingénierie. Nous examinons régulièrement les spécifications des projets et pouvons recommander un protocole de test adapté à votre gamme de diamètres de tuyaux et aux exigences régionales.

En quoi Yongke Machinery soutient la production conforme aux normes

La production de tuyaux répondant aux normes internationales de test des tuyaux nécessite plus qu'une extrudeuse performante. Elle nécessite un contrôle de processus stable, des soudures reproductibles, des outillages précis et un système de qualité qui documente chaque paramètre critique.

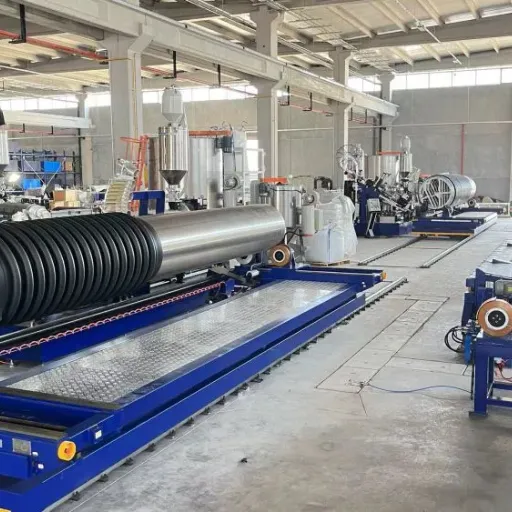

Yongke Machinery conçoit des machines de production de tuyaux en profil spiralé en HDPE/PP pour produire des tuyaux de DN300mm à DN5000mm avec une structure de paroi cohérente et un chevauchement de profil. La ligne de production intègre l'extrusion, l'enroulement spiralé, la soudure des profils et la coupe sous contrôle basé sur le PLC, ce qui aide les opérateurs à maintenir les conditions stables attendues par les laboratoires d'essai.

Pour les entrepreneurs de réhabilitation sans tranchée, Yongke fournit à la fois des machines de production de tuyaux de gaine de revêtement en fibre de verre UV-CIPP et des machines de production de tuyaux de gaine de revêtement CIPP par inversion. Ces lignes prennent en charge l'imprégnation contrôlée de résine, la formation de la gaine et la précision du diamètre afin que les gaines finies répondent aux exigences de flexion, de traction et d'épaisseur de ASTM F1216, EN 13566 et ISO 11296.

L'usine de fabrication de Yongke fonctionne sous les certifications ISO 9001, ISO 14001 et ISO 45001. Chaque machine est livrée avec des documents techniques, des dessins électriques et des manuels d'utilisation. Notre support après-vente comprend la supervision de l'installation, la mise en service, la formation des opérateurs et des conseils sur la mise en place de procédures de contrôle de qualité conformes à vos normes cibles.

Si vous vous lancez dans la production de tuyaux de grand diamètre ou que vous décidez de fabriquer les revêtements CIPP en interne, le bon partenaire en matière d'équipement réduit les risques de non-conformité dès le premier jour. Planifiez une visite virtuelle de l'usine pour voir comment les machines Yongke sont assemblées, testées et préparées pour l'exportation.

Conclusion

Les normes de test des tuyaux ne sont pas de la paperasse bureaucratique. Elles constituent le cadre pratique qui distingue un actif d'infrastructure fiable d'un fardeau coûteux. Que vous produisiez des tuyaux d'évacuation DN300mm ou installiez des revêtements UV-CIPP dans un égout municipal, les bons tests donnent à vous et à vos clients la confiance dans le résultat final.

Points clés à retenir :

• Adapter la norme à la famille de produits et à la région du projet. ISO, ASTM et EN ont chacun un rôle distinct.

• La rigidité en anneau, la résistance aux chocs, le rapport de fluage et la précision dimensionnelle sont essentiels pour les tuyaux à profil spiralé en HDPE/PP.

• Le module de flexion, la résistance à la traction, la teneur en résine et la validation du durcissement sont essentiels pour les revêtements CIPP.

• Incorporez les tests dans la production plutôt que de vous fier uniquement aux rapports d'acceptation finale.

• Documentez la traçabilité des certificats de matières premières jusqu'aux rapports d'essai final.

La meilleure façon de respecter de manière cohérente les normes d'essai des tuyaux est de commencer par des équipements de production qui rendent la cohérence possible. Demandez un devis technique pour une ligne de tuyaux en profil spiralé en HDPE/PP, une machine de fabrication de gaine de revêtement CIPP UV ou une machine de fabrication de gaine de revêtement CIPP par inversion, et notre équipe d'ingénieurs configurera une solution conforme à vos normes cibles et à vos objectifs de production.
