Krah Machine par rapport à l'extrusion conventionnelle : quelle méthode de production de tuyaux convient le mieux ?

Un distributeur d'Europe de l'Est a déjà réparti un budget entre deux idées de production sans évaluer comment chacune d'elles correspondait à son carnet de commandes. Il a produit des tuyaux de produits de base de petit diamètre sur une ligne d'enroulement de taille supérieure et a perdu de l'argent en raison de cycles lents.

Un voisin a produit le même produit sur une simple extrudeuse avec un débit trois fois plus élevé. L'erreur a été de considérer la méthode Krah et l'extrusion conventionnelle comme interchangeables, ce qu'elles ne sont pas.

Cet article compare les deux approches afin que les acheteurs puissent adapter l'équipement au travail qu'il devra réellement effectuer. Le bon choix dépend du diamètre, du volume et de l'équipe qui gère l'atelier, et non de la machine qui semble plus avancée.

1. Comment l'extrusion conventionnelle fabrique les tuyaux

L'extrusion conventionnelle de tuyaux fait fondre le polymère et le pousse à travers une filière fixe pour former un tube continu. C'est la filière, et non l'atelier, qui définit le diamètre, ce qui rend le processus intuitif à exploiter.

C'est un moyen mature, rapide et économique de fabriquer des tuyaux à paroi pleine et des tuyaux cannelés jusqu'à une taille moyenne. Pour les diamètres allant jusqu'à environ DN1200, une extrudeuse bien réglée est supérieure à une ligne d'enroulement en termes de vitesse linéaire et de simplicité.

Moins de pièces mobiles signifient moins de choses à casser et une courbe d'apprentissage plus courte pour les nouveaux opérateurs. Qingdao Yongke Machinery recommande toujours l'extrusion directe pour les ateliers axés sur les petits et moyens diamètres où le volume est la priorité.

La limitation est physique. Au-delà d'un certain diamètre, la filière et le système de refroidissement deviennent massifs et la pression de la matière fondue difficile à contrôler, ce qui est précisément là où la méthode d'enroulement trouve sa place dans le plan d'un producteur.

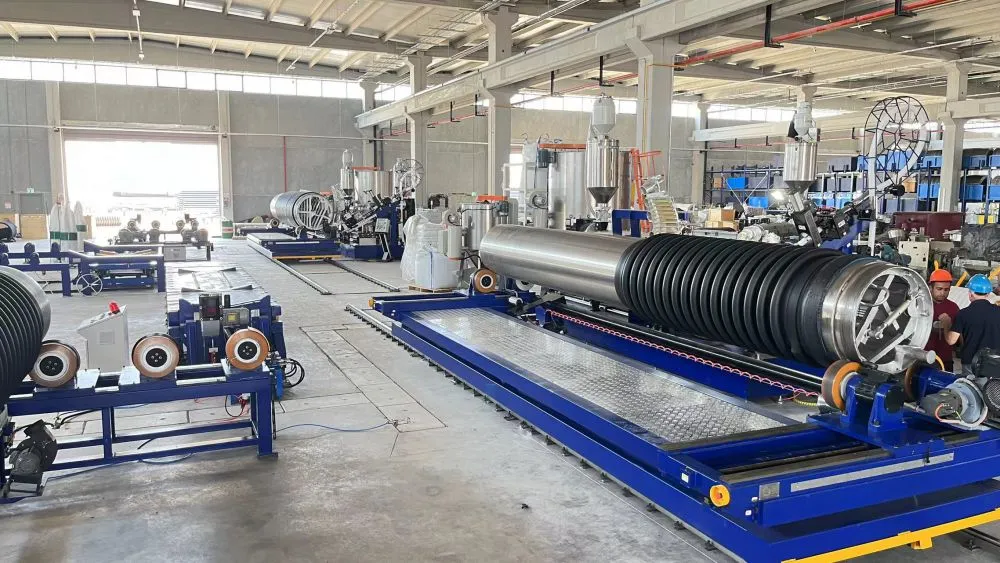

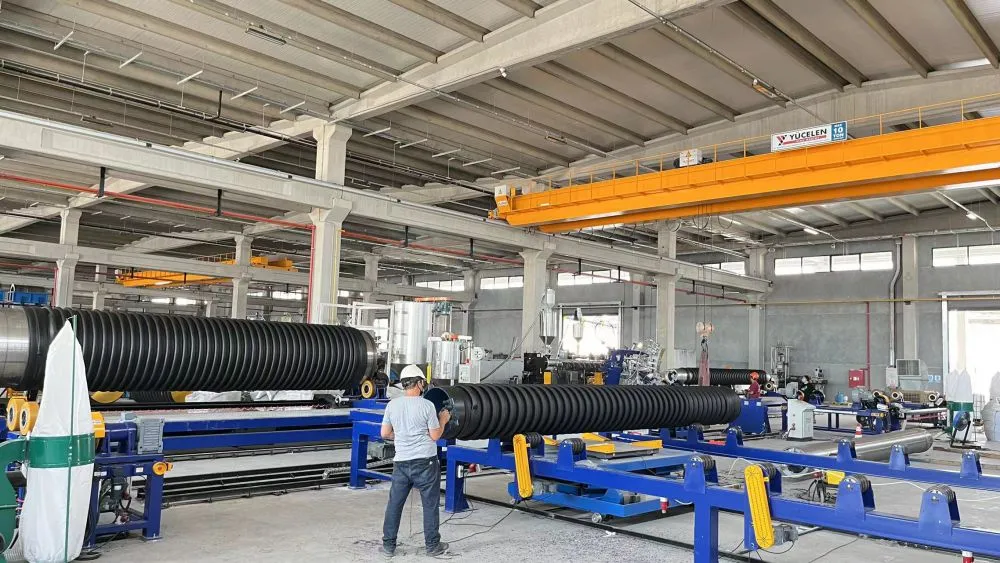

2. Comment une ligne d'enroulement Krah fabrique des tuyaux

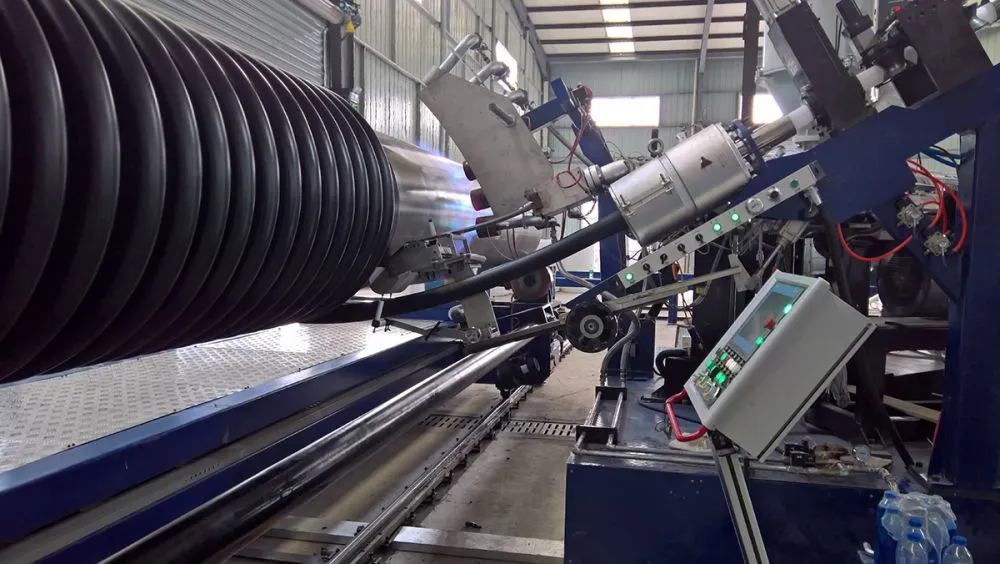

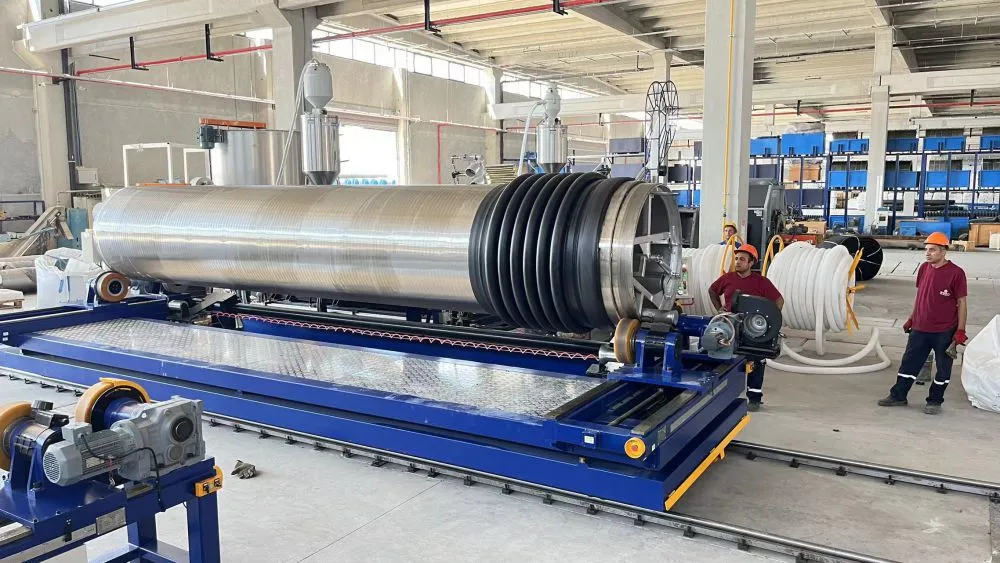

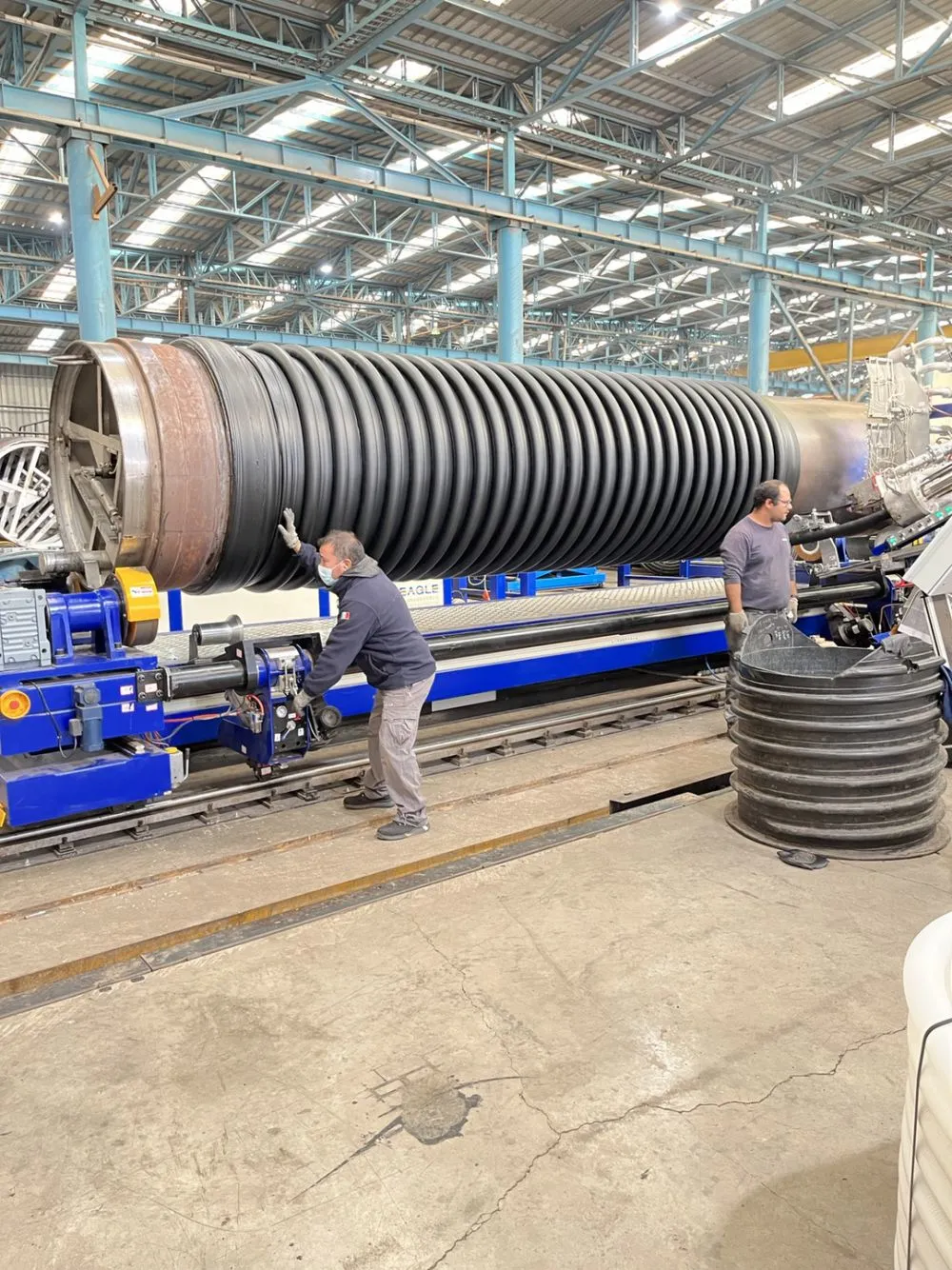

Une machine à tuyaux Krah extrude une bande profilée et l'enroule hélicoïdalement sur un mandrin rotatif, fusionnant chaque spire avec la précédente. Le diamètre est fixé par le mandrin, donc une seule ligne couvre une très large gamme sans changer de filières.

La paroi est structurée plutôt que pleine, ce qui permet d'économiser du matériau pour les grandes dimensions. Un profil double paroi peut atteindre une rigidité annulaire élevée tout en gardant un poids gérable pour le transport et l'installation sur site.

Le coût est la complexité. La tête d'enroulement, le mandrin et le contrôle de fusion doivent rester synchronisés, et les opérateurs ont besoin de plus de formation qu'une équipe d'extrusion de base avant que la production ne se stabilise.

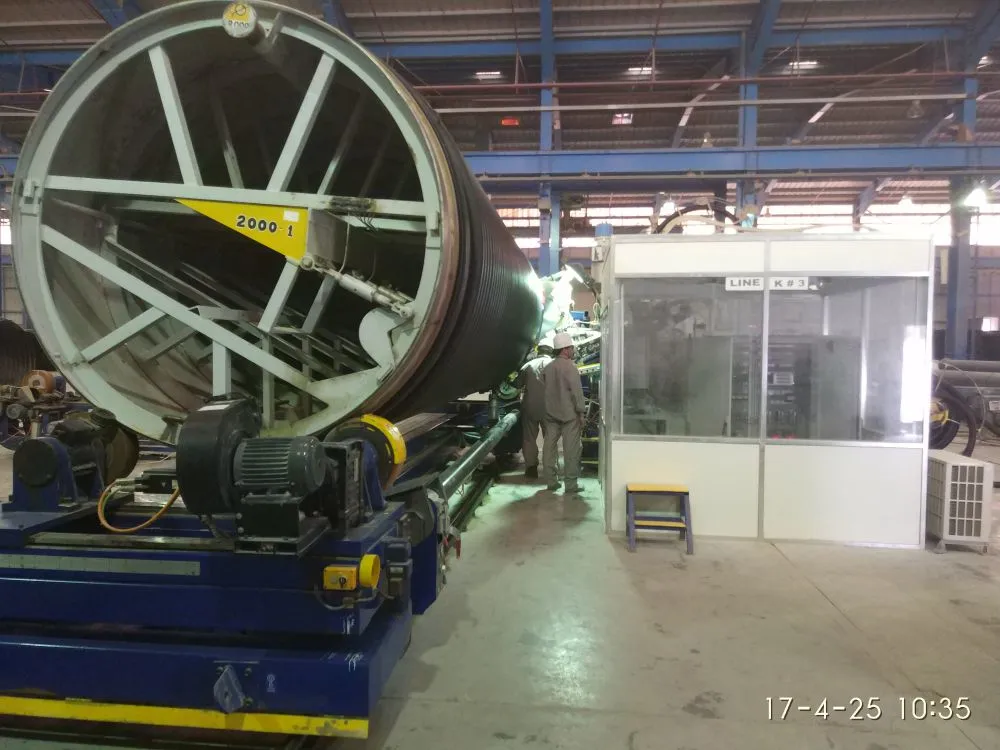

Yongke Machinery construit des lignes allant de DN300 à DN5000 en utilisant ce principe, servant à la fois la production de tuyaux et de réservoirs à partir d'un seul niveau. Cette flexibilité sur un seul niveau est la principale raison pour laquelle les acheteurs acceptent la complexité supplémentaire.

3. Comparaison de l'ingénierie du diamètre et de la paroi

Le tableau ci-dessous récapitule où chaque méthode se situe sur le spectre du diamètre et de la structure de la paroi que les acheteurs doivent comprendre avant de demander un devis.

Pour une usine ne servant qu'à de petites drains et ponceaux, l'extrudeuse remporte sur le coût et la vitesse de changement. Pour une usine servant les égouts principaux, les réservoirs de stockage et les grands canaux de transport, le bobinage est souvent la seule solution pratique.

Qingdao Yongke Machinery aide les acheteurs à associer leur gamme de diamètres à la bonne méthode avant de fournir un devis. L'objectif est d'éviter de payer pour des capacités que le carnet de commandes n'utilisera pas au cours des prochaines années.

4. Débit et coût par mètre

Pour de petits diamètres, l'extrusion produit plus de mètres par quart de travail avec moins d'énergie par mètre. La ligne est plus simple, le démarrage est plus rapide et les déchets sont plus faciles à recycler en ligne sans traitement spécialisé.

Ces avantages s'accumulent pour la production de marchandises en grande quantité où la marge dépend du débit. Pour de grands diamètres, la comparaison bascule en faveur de la ligne de bobinage.

Une paroi pleine extrudée de DN3000 serait lourde et lente à refroidir, tandis qu'une paroi structurelle bobinée utilise moins de résine et se construit à un rythme plus régulier. Notre équipe constate généralement que le bobinage devient compétitif au-dessus d'environ DN1500 une fois les économies de matière prises en compte.

Les acheteurs devraient calculer le coût par mètre en fonction de leur mix de diamètres réels, et non pour une seule taille, car une ligne dimensionnée selon une méthode incorrecte peut réduire la marge sur chaque commande qu'elle traite.

5. Flexibilité du matériau et contrôle de qualité

Les deux méthodes utilisent du HDPE et du PP, mais le bobinage offre plus de liberté dans la conception de la paroi. En changeant la forme du profil, la même résine peut donner différents niveaux de rigidité sans changer l'épaisseur, ce qui répond aux spécifications variées des clients.

La qualité de l'extrusion dépend de l'équilibre de la filière et de l'uniformité du refroidissement, qui sont bien compris après des décennies d'utilisation. La qualité du bobinage dépend de la cohérence de la fusion au niveau de la couture, ce qui nécessite un contrôle stable de la température tout au long du quart de travail.

Qingdao Yongke Machinery équipe ses lignes de surveillance basée sur un PLC pour que la température de la couture reste dans une plage étroite tout au long du quart de travail. Aucune des deux méthodes n'a un avantage intrinsèque en matière de qualité lorsque les opérations sont effectuées par une équipe compétente.

Le facteur décisif est de savoir si l'usine peut maintenir le contrôle requis par chaque méthode. Un extrudeur mal exploité et une ligne de bobinage mal exploitée produisent tous les deux des rebuts qui mangent l'avantage supposé.

6. Empreinte, consommation d'énergie et compétences des opérateurs

Une ligne d'extrusion conventionnelle est compacte et consomme une quantité d'énergie prévisible en fonction de la taille de la vis. Une ligne de bobinage nécessite plus de longueur pour le mandrin et le tuyau fini, surtout à DN4000 et au-dessus, où le produit lui-même est long.

Les compétences des opérateurs constituent le facteur différentiateur silencieux entre les deux. Les équipes d'extrusion apprennent le processus en quelques semaines ; les équipes de bobinage ont besoin de plusieurs mois pour maîtriser la configuration du mandrin, le réglage de l'angle et la résolution des problèmes de fusion dans diverses conditions.

L'entreprise inclut une formation sur site dans son champ de livraison pour combler cet écart avant que l'acheteur ne soit laissé seul avec la machine. Les usines disposant de personnel technique limité commencent souvent par l'extrusion et ajoutent la bobinage seulement lorsque la demande de gros diamètres justifie l'investissement en apprentissage.

La planification de la consommation d'énergie doit également prendre en compte l'entraînement de bobinage et le trajet chauffé plus long pour les gros diamètres, ce qui augmente la consommation en régime permanent par rapport à une extrudeuse compacte de même capacité de production.

7. Quand l'extrusion conventionnelle est la meilleure solution

Choisissez l'extrusion lorsque vos commandes se concentrent en dessous de DN1200, lorsque le volume est élevé et lorsque le type de paroi est standard dans tout le catalogue. C'est le point d'entrée à faible risque pour les nouveaux producteurs de tuyaux entrant sur un marché saturé.

Elle convient également aux ateliers qui apprécient les changements rapides et le temps d'arrêt minimal entre les gammes. Avec moins de sous-systèmes synchronisés, une extrudeuse reprend rapidement la production après un blocage ou un changement de matériau.

Yongke Machinery fournit des lignes basées sur l'extrusion pour exactement ces scénarios où la simplicité protège les résultats financiers. Si toute votre activité porte sur de petits tuyaux de drainage et de tuyaux d'irrigation, une ligne de bobinage serait un capital immobilisé dans des capacités que vous utilisez rarement.

La logique de contrôle plus simple signifie également que les techniciens locaux peuvent entretenir la ligne sans formation spécifique à la marque, ce qui réduit le coût de support à long terme et raccourcit le délai de réparation.

8. Quand une machine Krah est plus adaptée

Choisissez la bobinage lorsque votre travail inclut de grands égouts principaux, des réservoirs de stockage ou des canalisations au-dessus de DN1500. La plage de diamètres basée sur le mandrin élimine la limite de taille de la filière qui limite l'extrusion conventionnelle et bloque les grands projets.

Il convient également aux usines desservant plusieurs segments à partir d'un seul étage, car la même ligne fabrique des tuyaux et des corps de réservoir dans une large gamme de tailles. Notre équipe a expédié de telles lignes en Asie du Sud-Est et au Moyen-Orient, où les projets d'infrastructure couvrent de nombreux diamètres au sein d'un seul contrat.

La complexité initiale plus élevée se rémunère lorsque les commandes de gros diamètres sont suffisamment fréquentes pour maintenir la ligne occupée dans ses domaines de prédilection plutôt que dans ses domaines de faiblesse. Des travaux occasionnels de grande taille ne justifient pas à eux seuls les coûts de formation.

Les acheteurs devraient donc prévoir la combinaison de diamètres pour au moins deux à trois ans avant de s'engager dans un investissement dans une ligne de bobinage, car revendre ou réutiliser une ligne spécialisée est rarement rapide.

9. Deux usines qui ont choisi différemment

Un transformateur en Amérique du Sud, il y a quelque temps, a construit son entreprise sur la fabrication de tuyaux d'égout de DN400 à DN1000 pour les développements résidentiels. Il a choisi une ligne d'extrusion conventionnelle et l'a exploitée avec une forte utilisation pendant plusieurs années avec des marges stables.

Quand un projet de route régional a ensuite demandé des ponceaux de DN2200, l'usine a sous-traité les grosses tailles plutôt que d'acheter une ligne de bobinage, car le volume ne justifiait ni le capital ni la formation. L'extrudeuse est restée l'outil adapté pour sa gamme dominante.

En revanche, un fabricant en Asie centrale, quelques années en arrière, a proposé dès le départ un assortiment qui incluait des réservoirs de stockage DN3000. Il a investi dans une ligne de bobinage Krah et a produit à la fois les corps de ses réservoirs et ses tuyaux d'égout DN800 sur le même atelier.

Le changement de mandrin entre les commandes a pris des heures plutôt que les semaines qu'une nouvelle matrice aurait nécessité. Cette flexibilité, et non une seule spécification phare, a justifié le choix de la machine plus complexe pour ce carnet de commandes particulier et a protégé l'usine d'avoir à sous-traiter ses plus grosses commandes.

10. Une liste de vérification pour une décision pratique

Avant de choisir, énumérez vos principaux diamètres en fonction du volume des commandes, vos exigences en matière de rigidité des parois, votre superficie d'atelier disponible et la compétence technique de votre équipe. Adaptez la méthode à la gamme de diamètres dominante plutôt qu'à la démonstration la plus impressionnante que vous avez vue.

Le tableau ci-dessous transforme cette liste en un filtre rapide que les acheteurs peuvent appliquer lors de la première discussion avec le fournisseur.

Qingdao Yongke Machinery peut fournir un devis pour l'une ou l'autre approche et documenter la courbe de capacité afin que la décision repose sur des chiffres, et non sur des affirmations d'une brochure qui cachent les limites. Une comparaison rigoureuse évite le désajustement que créent des lignes de taille trop grande ou trop petite après le paiement de l'acompte.

11. Questions fréquemment posées

11.1 Un seul machine peut - elle effectuer les deux méthodes ?

Non dans une seule unité intégrée, car les deux processus sont mécaniquement distincts de manière à ne pas pouvoir être assemblés. Une extrudeuse pousse la matière fondue à travers une filière, tandis qu'une ligne d'enroulement construit à partir d'un profil sur un mandrin avec une rotation synchronisée.

Certaines usines installent les deux comme des lignes séparées et dirigent les commandes vers celle qui correspond au diamètre et au volume. D'autres commencent par l'extrusion pour les petits diamètres et ajoutent une ligne d'enroulement plus tard à mesure que la demande pour les grands diamètres augmente. Qingdao Yongke Machinery peut fournir l'une ou l'autre et aider à concevoir un plan de production qui peut accueillir les deux sans manipulation de matériel redondante. La clé est de les considérer comme des outils complémentaires servant différentes plages de diamètres plutôt que d'attendre qu'une seule machine excelle à toutes les tailles et types de parois en même temps.

11.2 Quelle méthode offre un coût par mètre plus bas ?

Pour les diamètres inférieurs à environ DN1200, l'extrusion conventionnelle remporte généralement la victoire en termes de coût par mètre car elle fonctionne plus rapidement et utilise des outillages plus simples avec moins de capteurs. Au-dessus d'environ DN1500, une ligne de bobinage Krah devient généralement moins chère une fois que l'on prend en compte les économies de matière apportées par une paroi structurelle au lieu d'une épaisse paroi pleine qui doit être refroidie.

Le point de croisement dépend du prix de la résine, de la classe de paroi et du coût local de l'énergie. Il est donc préférable de le modéliser en fonction de votre gamme réelle de produits plutôt que de vous fier à un chiffre unique. Notre équipe fournit des estimations de coût en fonction du diamètre lors de la soumission de devis, plutôt qu'un chiffre global qui peut ne pas correspondre à vos commandes. Toujours valider l'estimation par rapport à vos tarifs réels de résine et d'électricité avant d'investir des fonds dans l'une ou l'autre méthode pour la saison à venir.

11.3 Le tuyau bobiné est-il de qualité inférieure au tuyau extrudé ?

Non, un tuyau spiralé correctement fusionné répond aux mêmes classes de rigidité annulaire que les structures alternatives lorsque le profil et la soudure sont contrôlés dans les tolérances. La soudure est la zone critique, et les lignes modernes utilisent une surveillance de température basée sur un PLC pour maintenir une fusion cohérente de poste en poste.

Les problèmes de qualité sont presque toujours attribuables à une erreur de l'opérateur ou à un entretien médiocre plutôt qu'au principe de bobinage lui - même, qui est mature et bien documenté. L'extrusion a ses propres modes de défaillance liés à l'équilibre de la filière et au refroidissement, qui sont tout aussi pénalisants. Choisissez en fonction du processus que votre équipe peut contrôler de manière fiable, et investissez dans la formation dans tous les cas pour maintenir les rebuts à un niveau bas et les dates de livraison crédibles auprès de vos propres clients.

11.4 Comment décider pour une nouvelle usine ?

Commencez par cartographier vos commandes attendues en fonction du diamètre et du volume pour les deux à trois premières années, car la gamme dominante décide de tout le reste. Si la majorité des commandes se situe en dessous de DN1200, commencez par une ligne d'extrusion conventionnelle pour un risque moindre et un retour sur investissement plus rapide de la surface de terrain que vous louez.

Si les gros égouts collecteurs ou les réservoirs prédominent, une ligne de bobinage Krah est le choix pratique malgré une plus grande complexité et une courbe d'apprentissage plus longue pour l'équipe. De nombreuses nouvelles usines échelonnent l'investissement, ajoutant la bobinage une fois que la demande le justifie et que l'équipe a acquis la maîtrise de l'extrusion. Yongke Machinery examine votre plan de production et recommande une méthode et une capacité avant que vous n'engagez des capitaux, ce qui évite le décalage créé plus tard par des lignes de taille trop grande ou trop petite.
