O Processo de Revestimento CIPP: Um Guia Passo a Passo para Contratantes e Engenheiros

O processo de revestimento CIPP transforma um tubo flexível impregnado com resina em um tubo estrutural rígido dentro de um tubo existente danificado, normalmente em 1 - 12 horas, dependendo do método de cura. Ele segue uma sequência precisa: inspeção e limpeza por CCTV, preparação do revestimento e impregnação com resina, instalação por inversão ou puxada em lugar, cura via luz UV ou água quente/steam, e verificação final da qualidade.

Para contratantes municipais, especialistas em reabilitação e engenheiros de projeto, dominar cada estágio do processo de revestimento CIPP garante qualidade consistente, evita chamadas de retorno custosas e maximiza a vida útil de projeto de 50 anos do tubo reabilitado. Na Qingdao Yongke Machinery, fabricamos as máquinas de fabricação de mangueiras de revestimento UV - CIPP e o equipamento de produção de revestimento CIPP por inversão que produzem os revestimentos usados nessas instalações de campo em todo o mundo.

Pontos principais

• Todo projeto CIPP requer cinco estágios principais: inspeção/limpeza, preparação do revestimento, instalação, cura e verificação da qualidade.

• UV-CIPP se cura em 1-3 horas com um trem de luz robótico; CIPP por inversão se cura em 4-12 horas usando água quente circulada ou vapor.

• Uma inspeção adequada por CCTV e a limpeza do tubo hospedeiro determinam o sucesso do revestimento mais do que qualquer outra etapa pré-instalação.

• O teor de resina deve atingir 35-45% em peso, e os parâmetros de cura devem seguir as especificações do fabricante de resina para atingir as propriedades estruturais ASTM F1216.

• A inspeção por CCTV pós-instalação e o teste de dureza Barcol verificam se o revestimento se curou até a resistência total de projeto antes da restauração do serviço.

Etapa 1: Inspeção e Limpeza Pré-Instalação

Um revestimento CIPP bem-sucedido começa muito antes do revestimento entrar no tubo. Contratantes que apressam a inspeção ou pulam etapas de limpeza criam condições para rugas, vazios e falha precoce do revestimento.

Inspeção com Câmera CCTV

Todo projeto começa com um levantamento com câmera de televisão de circuito fechado (CCTV) do tubo hospedeiro. A inspeção documenta:

• Padrões de rachadura, fraturas e defeitos estruturais

• Condições de separação e deslocamento de juntas

• Locais e gravidade da penetração de raízes

• Variações do diâmetro interno e depósitos de sedimentos

• Posições de conexão lateral e condições do revestimento interno

• Pontos de infiltração ativa

Os dados da inspeção determinam os parâmetros de projeto do revestimento: diâmetro, comprimento, espessura, tipo de resina e se algum trabalho de pré-reparo é necessário. Para revestimentos estruturais, os engenheiros calculam a espessura necessária com base no diâmetro do tubo, profundidade de enterramento, nível do lençol freático e carga de tráfego de acordo com os métodos de projeto ASTM F1216 ou EN ISO 11296.

Em outubro de 2024, uma equipe de reabilitação no Texas inspecionou um segmento de esgoto DN600 de 300 metros e encontrou uma seção de 12 metros com ovalidade severa (deformação de 18%). Em vez de instalar um revestimento padrão, eles primeiro reabilitaram a seção deformada com uma reparação pontual e depois prosseguiram com o revestimento seccional completo. Essa avaliação preventiva evitou um revestimento que teria atravessado a deformação e criado um ponto fraco a longo prazo.

Lavagem a Alta Pressão

Após a inspeção, o jato d'água a alta pressão limpa o interior do tubo para proporcionar uma superfície lisa para o contato com o revestimento. Os parâmetros típicos de limpeza incluem:

• Pressão: 150-250 bar (2.200-3.600 psi) para remoção rotineira de gordura e detritos

• Vazão: 100-300 litros por minuto, dependendo do diâmetro do tubo

• Seleção de bicos: Cutter de corrente rotativo para raízes, bicos de penetração para depósitos duros, bicos de jato padrão para detritos macios

Ferramentas de corte mecânico podem ser necessárias para depósitos graves de cálcio, conexões laterais protrudentes ou linhas de fluxo incrustadas. O tubo principal deve ter uma superfície interior relativamente lisa. Revestimentos instalados sobre detritos ou depósitos criam espaços vazios atrás do revestimento que comprometem a ligação estrutural e criam caminhos de infiltração.

Avaliação Pré-Instalação

Antes de prosseguir, os contratantes verificam:

1. Estabilidade do tubo: Sem colapso ativo, buracos importantes fora da parede do tubo ou entrada significativa de água subterrânea que possa deslocar a resina não endurecida

   【

2. Pontos de acesso: Poços de inspeção ou limpeiras posicionados para permitir a inserção do revestimento e a instalação do equipamento de cura

3. Requisitos de desvio: O fluxo deve ser desviado ao redor do segmento de instalação durante a operação de revestimento

4. Condições climáticas: Para o CIPP por inversão, a temperatura ambiente afeta o tempo de cura; para o UV-CIPP, a entrada de chuva no tubo durante a instalação é a principal preocupação

Etapa 2: Preparação do revestimento e impregnação de resina

O tubo do revestimento deve ser fabricado com dimensões precisas e saturado com resina termorrígida antes da instalação. Esta etapa difere significativamente entre os sistemas UV-CIPP e CIPP por inversão.

CIPP por inversão: Umedecimento no local

Para revestimentos por inversão, a impregnação de resina geralmente ocorre no local da obra em uma instalação de umedecimento controlado. O processo segue os seguintes passos:

1. Mistura de resina: Técnicos misturam resina (poliéster, epóxi ou éster vinílico) com catalisador e acelerador de acordo com as proporções do fabricante. A temperatura ambiente determina a dosagem do catalisador, em clima quente é necessário menos catalisador para evitar a cura prematuro; em clima frio é necessário mais para garantir uma cura adequada.

   】,

2. Saturação do tubo: O tubo revestido é desrolado sobre uma mesa de umedecimento enquanto a resina é derramada e espalhada sobre o feltro. Rodas ou sistemas de vácuo fazem a resina penetrar no tecido para alcançar uma saturação uniforme.

3. Verificação do conteúdo de resina: Técnicos medem o conteúdo de resina pesando amostras antes e depois da impregnação. O conteúdo de resina alvo é de 35-45% em peso do composto total. Pouca resina produz um revestimento fraco; muita resina cria problemas de exotermia durante o endurecimento e desperdiça material.

4. Amostragem de qualidade: Amostras de laboratório são cortadas do revestimento impregnado para testes de flexão e verificação do conteúdo de resina. Essas amostras endurecem junto com o revestimento instalado e fornecem provas pós-instalação das propriedades do material.

5. Preparação para inversão: O revestimento impregnado é enrolado ou dobrado na configuração de inversão, com o lado revestido posicionado para se tornar a superfície exterior quando invertido no tubo hospedeiro.

Todo o processo de umedecimento deve ser concluído dentro da vida útil da resina, geralmente 2-4 horas dependendo da temperatura e da formulação. Essa pressão de tempo torna a preparação e a organização críticas em projetos CIPP de inversão.

UV-CIPP: Impregnação Prévia na Fábrica

Os revestimentos UV-CIPP chegam ao local de trabalho pré-impregnados e selados em embalagens protetoras contra a luz. Os fabricantes produzem esses revestimentos em condições controladas de fábrica:

1. Fabricação do tubo: Feltro de poliéster punçado à agulha ou fibra de vidro tecida é cortado, costurado ou soldado em tubos que correspondem aos diâmetros e comprimentos especificados.

2. Impregnação a vácuo: O tubo entra em uma câmara de vácuo onde o ar é removido antes da introdução da resina. O vácuo garante a saturação completa sem vazios de ar.

3. Aplicação de filme transparente à UV: Um filme transparente interno é colado ao revestimento, permitindo a penetração da luz UV durante o endurecimento, ao mesmo tempo que contém a resina e cria uma superfície interna lisa.

4. Calibração e embalagem: O revestimento passa sobre mandrins de calibração para verificar o diâmetro, depois é enrolado e embalado em embrulho opaco com instruções de manuseio.

Como os revestimentos UV-CIPP são enviados pré-impregnados, os contratantes eliminam o tempo de umedecimento no local e as variáveis climáticas. A vida útil de 6-12 meses oferece flexibilidade de estoque que os revestimentos de inversão não podem igualar.

Na Qingdao Yongke Machinery, nossa máquina de fabricação de mangueiras de revestimento UV-CIPP produz revestimentos pré-impregnados com teor de resina preciso e espessura uniforme. Para fabricantes que entram no mercado sem trincheiras, a produção de UV-CIPP oferece um ambiente de fabricação controlado que produz qualidade mais consistente do que as operações de umedecimento no campo.

Etapa 3: Instalação do revestimento

A instalação coloca o revestimento preparado dentro do tubo principal e o expande contra a parede do tubo. Existem três métodos principais: inversão, inserção no local e inserção de UV-CIPP.

Instalação por inversão

A inversão usa pressão de água ou ar para inverter o revestimento enquanto ele avança pelo tubo principal:

1. Configuração: A unidade de inversão, geralmente um andaime ou um sistema montado em caminhão, se posiciona no poço de inspeção a montante. O revestimento é conectado a um cone ou colar de inversão.

2. Inversão: A pressão de água ou ar empurra contra a extremidade selada do revestimento, invertendo-o enquanto ele avança a jusante. A superfície exterior revestida se torna a superfície interna do revestimento finalizado, fornecendo um interior de tubo liso e resistente à corrosão.

3. Expansão: A pressão mantém o revestimento inflado firmemente contra a parede do tubo principal durante o endurecimento. A pressão geralmente varia de 0,3 - 1,0 bar (4 - 15 psi) acima da pressão hidrostática, dependendo do diâmetro e da profundidade do tubo.

4. Finalização: O revestimento termina no poço de inspeção a jusante, onde o material excessivo é cortado e fixado.

A inversão acomoda tubos de DN100 a DN3000+. A inversão com água oferece melhor controle de resfriamento durante o endurecimento com água quente; a inversão com ar reduz os requisitos de descarte de água e funciona melhor em condições congelantes.

UV - CIPP Pull - In ou Inversão

Os revestimentos UV - CIPP podem ser instalados por inversão (usando pressão de ar) ou puxando o revestimento para a posição:

Instalação por puxamento:

1. Um cabo de guincho puxa o revestimento pré - impregnado através do tubo principal de jusante para montante

2. Um balão de inflação ou pressão de ar expande o revestimento contra a parede do tubo

3. Um selo final temporário contém a pressão de ar durante o endurecimento

Instalação por inversão:

1. A pressão do ar inverte o revestimento UV através do tubo do hospedeiro, semelhante à inversão CIPP

2. A película transparente interna permite a penetração da luz UV após a inversão

A instalação UV-CIPP geralmente serve para tubos DN150 - DN1200. Para diâmetros maiores, a penetração da luz UV se torna inconsistente, tornando a inversão CIPP o método preferido.

Instalação por arrastamento para reparos pontuais

Os métodos de instalação por arrastamento (PIP) instalam seções curtas de revestimento para defeitos localizados:

1. Uma seção curta de revestimento, geralmente de 1 - 3 metros, é arrastada até o local do reparo

2. Um empacotador inflável expande o revestimento contra a parede do tubo

3. A cura utiliza a temperatura ambiente, calor ou luz UV, dependendo do sistema

4. Após a cura, o empacotador é desinflado e removido

O PIP domina o mercado de reparos pontuais onde o revestimento seccional completo é desnecessário ou custoso.

Etapa 4: Cura da resina

A cura transforma o revestimento impregnado com resina flexível em um tubo estrutural rígido. O método de cura determina o tempo de instalação, os requisitos de equipamento e a abordagem de controle de qualidade.

Cura UV-CIPP: 1-3 horas

A cura UV usa um trem de luz robótico que percorre o revestimento inflado:

1. Configuração do trem de luz: O trem de luz UV, composto por lâmpadas UV montadas em um carrinho movido a cabo, entra no revestimento por um ponto de acesso.

2. Cura progressiva: O trem se move a uma velocidade controlada (geralmente 0,5-2,0 metros por minuto) enquanto as lâmpadas UV emitem luz em comprimentos de onda que iniciam a polimerização da resina. A cura progride a partir do ponto de entrada para fora.

3. Controle de parâmetros: Os operadores monitoram a intensidade UV, a velocidade de deslocamento e a pressão do ar durante toda a cura. Os sistemas UV-CIPP incluem sensores que verificam a conclusão da cura em tempo real.

4. Conclusão: Depois que o trem de luz completa sua passagem, o revestimento é curado estruturalmente. O período de resfriamento é mínimo em comparação com a cura térmica.

A cura por UV é concluída em 1-3 horas, independentemente do comprimento do tubo, porque o trem de luz cura progressivamente à medida que se move. Essa velocidade minimiza a duração do controle do tráfego e o tempo da equipe, tornando o UV-CIPP atrativo para instalações urbanas, onde os custos de fechamento de ruas se acumulam rapidamente.

Cura do CIPP por Inversão: 4-12 Horas

As revestimentos por inversão curam por meio de água quente circulada ou vapor:

Cura com água quente:

1. Um caminhão-bomba aquece a água para 80-99 graus Celsius (176-210 graus Fahrenheit)

2. A água aquecida circula pelo revestimento inflado em um circuito fechado

3. Sensores de temperatura monitoram a frente de cura à medida que avança pelo revestimento

4. A conclusão da cura é verificada quando todo o revestimento mantém a temperatura alvo durante a duração especificada pelo fabricante

Cura com vapor:

1. Um gerador de vapor produz vapor de baixa pressão

2. O vapor circula pelo revestimento, transferindo calor por condensação

3. Cura a vapor geralmente atinge aquecimento mais rápido do que água quente, mas requer controle de pressão mais preciso

O tempo de cura depende da espessura do revestimento, do diâmetro do tubo, da temperatura do tubo hospedeiro e das condições da água subterrânea. Um revestimento DN800mm com espessura de parede de 8mm pode exigir 6 - 8 horas de cura com água quente, enquanto um revestimento DN300mm com espessura de 4mm pode curar em 3 - 4 horas.

A reação exotérmica da cura da resina gera calor adicional. Para revestimentos grossos, esse exotermo deve ser gerenciado para evitar a degradação térmica que pode danificar o material do revestimento.

Controle da qualidade da cura

Independentemente do método de cura, os contratantes monitoram:

• Temperatura: Deve atingir e manter a temperatura de cura especificada pelo fabricante

• Pressão: Deve manter o revestimento contra a parede do tubo hospedeiro durante toda a cura

• Tempo: Deve atender à duração mínima de cura para a espessura do revestimento e o sistema de resina

• Condições ambientais: A infiltração de água subterrânea ou mudanças na temperatura ambiente podem afetar a cura

Cura incompleta produz um revestimento com resistência flexural e dureza Barcol inadequadas, comprometendo o desempenho estrutural. A pressão para acelerar a cura para atender a um cronograma é a principal causa de falha do revestimento CIPP.

Etapa 5: Inspeção pós-instalação e restauração do serviço

Após a cura, os técnicos verificam a qualidade do revestimento antes de retornar o tubo ao serviço.

Inspeção pós-instalação por CCTV

Uma pesquisa por CCTV pós-instalação verifica:

• Instalação do revestimento sem rugas, dobra ou pontes

• Terminação adequada nos pontos de acesso com sobreposição suficiente

• Ausência de vazios ou delaminação

• Diâmetro interno correto após a instalação

• Locais de conexão lateral identificados para reabertura

Câmeras de alta resolução com perfilamento a laser medem o diâmetro interno final e detectam qualquer ovalidade ou deformação. Essa documentação se torna parte do registro de qualidade do projeto.

Reabertura Lateral do Serviço

As conexões laterais do serviço devem ser reabertas através do revestimento curado para restaurar as conexões domiciliares e as linhas laterais:

1. Localização: A inspeção por CCTV identifica as posições laterais; alguns sistemas usam sonar ou sensores eletromagnéticos para localização precisa.

2. Corte: Cortadores robóticos com cabeças de fresamento de alta velocidade fresam aberturas precisas através do revestimento sem danificar o tubo principal.

3. Selo: Algumas instalações aplicam selos internos em torno das conexões laterais para evitar infiltração na interface.

A reabertura lateral requer operadores qualificados. Técnicas de corte inadequadas podem danificar o revestimento ou deixar bordas irregulares que retêm detritos e causam bloqueios.

Teste de Qualidade

O teste pós-instalação verifica se o revestimento atende às especificações de projeto:

• Dureza Barcol: Um durômetro portátil mede a dureza da superfície em vários pontos. Valores abaixo dos mínimos do fabricante indicam cura incompleta.

• Propriedades de flexão: Testes laboratoriais de amostras curadas cortadas do revestimento verificam a resistência e o módulo de flexão de acordo com a ASTM D790.

• Teste de vazamento: Testes de exfiltração de ar ou água verificam se o tubo reabilitado é à prova d'água.

• Verificação da espessura: Medidores ultrassônicos ou amostras de núcleo verificam se a espessura instalada corresponde aos cálculos de projeto.

Restauração do serviço

Após a aprovação da verificação de qualidade, os contratantes:

1. Removam o equipamento de bombagem de desvio e restabeleçam o fluxo normal

2. Limpem as poços de inspeção e removam os detritos de construção

3. Substituam as tampas das poços de inspeção e restabeleçam as características da superfície

4. Documentem a instalação com fotos, gravações de CCTV e relatórios de teste

5. Enviam as documentações conforme construído ao engenheiro do projeto ou ao proprietário

Para a reabilitação de esgotos municipais, a restauração do fluxo normalmente ocorre dentro de horas após a instalação de UV-CIPP ou no dia seguinte após a inversão CIPP, dependendo da logística do projeto.

Comparação do Processo de Revestimento CIPP por Tecnologia

Esta comparação ajuda contratantes e proprietários de projetos a selecionar a tecnologia apropriada para condições específicas de projeto. Projetos urbanos com janelas restritas de controle de tráfego costumam preferir o UV-CIPP por sua velocidade, enquanto projetos rurais de grande diâmetro podem preferir o CIPP por inversão por seu alcance de diâmetro e custos de equipamento mais baixos.

Requisitos de equipamento para a produção de revestimentos CIPP

Contratantes que dependem de revestimentos comprados de fornecedores terceirizados enfrentam prazos de entrega, custos de envio e controle limitado sobre a qualidade. Fabricantes que produzem seus próprios revestimentos ganham controle da cadeia de suprimentos e captura de margem.

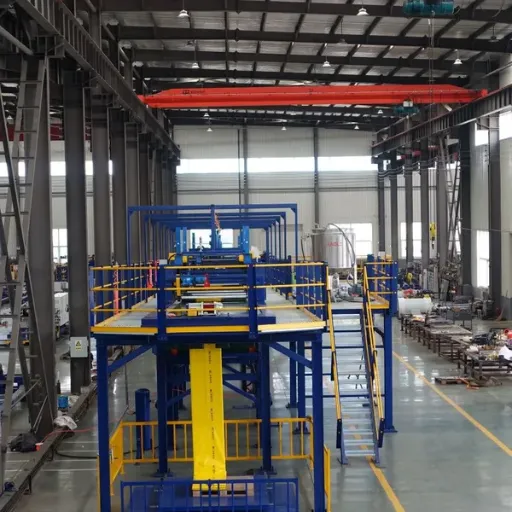

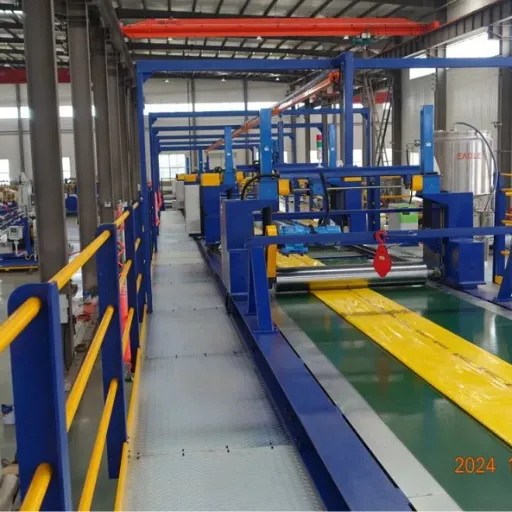

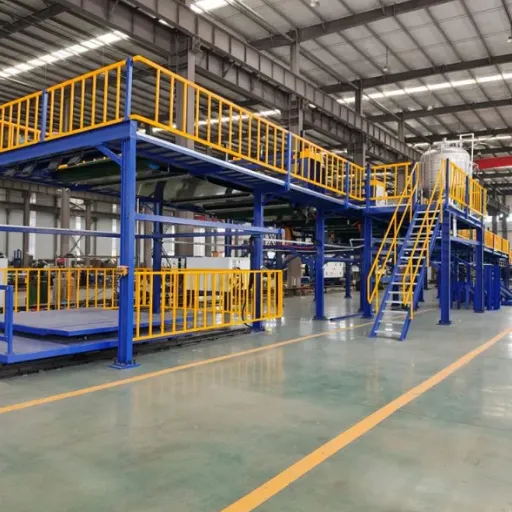

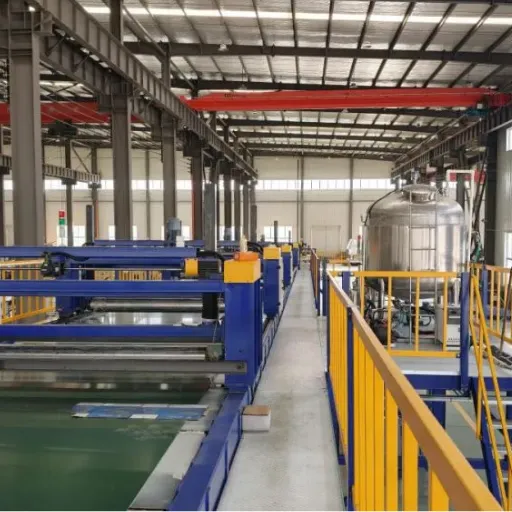

Equipamento de fabricação de revestimentos UV-CIPP

Uma linha de produção completa de revestimentos UV-CIPP inclui:

• Produção de tubos de feltro: Máquinas de punção a agulha ou tecelagem de alta velocidade, estações de costura/soldagem de tubos com calibração de diâmetro

• Sistema de impregnação a vácuo: Remove o ar e garante a saturação completa da resina com medição precisa

• Linha de filme transparente à UV: Equipamento de extrusão ou laminação que aplica o filme de cura interna com espessura de 0,1 - 0,3 mm

• Calibração e enrolamento: Sistemas de mandril para verificação do diâmetro, rolagem automatizada e embalagem

• Laboratório de testes de qualidade: Equipamento para testes de teor de resina, propriedades de flexão e dureza Barcol

Equipamento de fabricação de revestimento invertido

A produção de revestimento invertido requer:

• Equipamento de fabricação de tubos: Estações de produção de feltro ou formação e costura de tubos

• Instalação de umedecimento: Ambiente com controle de temperatura e umidade para impregnação da resina

• Tabelas de calibração: Garantem espessura uniforme ao longo da circunferência do revestimento

• Sistema de revestimento externo: Revestimento de polietileno ou poliuretano para lubrificação na instalação

• Equipamento de embalagem: Sistemas de dobra e enrolamento projetados para instalação por inversão

Interessado em produzir revestimentos CIPP internamente? Na Qingdao Yongke Machinery, projetamos tanto máquinas de fabricação de mangueiras de revestimento CIPP UV quanto máquinas de inversão de mangueiras de revestimento CIPP para fabricantes que entram no mercado de reabilitação sem trincheira. Entre em contato com nossa equipe de engenharia para configuração da linha de produção, cálculo de capacidade e cotações de equipamento.

Erros comuns na instalação do CIPP e como evitá - los

Até contratantes experientes enfrentam problemas. Compreender as falhas comuns ajuda as equipes a evitar refazimentos caros.

Limpeza inadequada: Graxa residual, raízes ou depósitos de cálcio impedem o revestimento de se aderir ao tubo principal. Sempre verifique a qualidade da limpeza com CCTV pós - limpeza antes de continuar.

Mistura incorreta de resina: Razões de catalisador fora de até pequenas porcentagens podem causar cura incompleta ou gelação precoce. Use equipamento de medição calibrado e siga as tabelas do fabricante para as condições de temperatura ambiente.

Perda de pressão durante o endurecimento: A infiltração de água subterrânea, falhas no equipamento ou vazamentos no selo podem fazer com que o revestimento se desinfle antes do término do endurecimento. Instale monitoramento redundante de pressão e mantenha equipamento de backup no local.

Aceleração do endurecimento: Todo sistema de resina tem um tempo mínimo de endurecimento a uma temperatura especificada. Contratantes que removem o equipamento de endurecimento cedo para atender aos prazos correm o risco de instalar revestimentos com propriedades estruturais inadequadas.

Corte lateral deficiente: Aberturas laterais ásperas ou com tamanho excessivo criam pontos de infiltração e áreas de retenção de detritos. Use cabeças de corte afiadas e com tamanho adequado e verifique a qualidade da reabertura com CCTV.

Conclusão

O processo de revestimento CIPP transforma tubos subterrâneos deteriorados em infra-estrutura estruturalmente sólida e resistente à corrosão sem a necessidade de escavação. Cada etapa, desde a inspeção pré-instalação até o endurecimento e a verificação da qualidade, requer precisão técnica, equipamento adequado e adesão às especificações do material.

Para os contratantes, dominar o processo de revestimento CIPP significa entender como o endurecimento por UV, o endurecimento com água quente e os métodos de instalação em posição se adequam a diferentes condições de projeto. Para os fabricantes, produzir revestimentos de alta qualidade que se comportem consistentemente no campo constrói reputação e negócios recorrentes no crescente mercado de reabilitação sem trincheira.

A demanda global por reparo de tubos sem escavação continua a se expandir à medida que os municípios enfrentam infra-estruturas envelhecidas e restrições orçamentárias. Contratantes e fabricantes que investem em conhecimento do processo e equipamentos de qualidade se posicionam para aproveitar esse crescimento.
