O que é um tubo HDPE? Um guia técnico completo para projetos de infraestrutura

O que é um tubo de HDPE? É um sistema de tubulação flexível e de alto desempenho feito a partir de resina de polietileno de alta densidade. O tubo de HDPE é amplamente utilizado para distribuição de água, sistemas de esgoto, drenagem e transporte de fluidos industriais porque sua estrutura molecular oferece resistência excepcional à corrosão, químicos e impacto, ao mesmo tempo em que permanece leve o suficiente para reduzir os custos de instalação e transporte.

Por que o HDPE domina tantas especificações municipais e industriais? A resposta está em uma combinação de ciência dos materiais e desempenho no mundo real. Nas últimas quatro décadas, os engenheiros têm especificado cada vez mais o tubo de HDPE para projetos em que a longa vida útil, juntas livres de vazamentos e resistência a ambientes agressivos são mais importantes do que as economias no custo inicial.

Neste guia, você aprenderá exatamente o que é um tubo de HDPE, como ele é fabricado, onde ele tem o melhor desempenho e como ele se compara a materiais alternativos. Você também verá como as especificações do tubo de HDPE se conectam ao equipamento de extrusão e enrolamento usado para produzi-lo.

Na Qingdao Yongke Machinery, fabricamos equipamentos de produção de tubos de HDPE e PP desde 2010 em nossa fábrica certificada pela ISO em Qingdao, China. Fornecemos máquinas para tubos de perfil espiral, tubos corrugados e produtos termoplásticos relacionados a clientes em mais de trinta países.

Pontos principais

• O tubo de HDPE é feito de resina de polietileno de alta densidade e é valorizado pela resistência à corrosão, flexibilidade e juntas de fusão isentas de vazamentos.

• Aplicações comuns incluem fornecimento de água municipal, sistemas de esgoto e drenagem, distribuição de gás, barbotina de mineração e linhas de processos industriais.

• O tubo de HDPE é fabricado por processos de extrusão, incluindo extrusão de parede sólida, enrolamento de perfil espiral e formação de tubos corrugados.

• Normalmente, supera o PVC, o concreto e o aço em solos agressivos, zonas sísmicas e ambientes com alta exposição a produtos químicos.

• Normas internacionais como a ISO 4427, a ASTM F714 e a EN 12201 definem as dimensões, as classificações de pressão e os requisitos de qualidade.

O que significa HDPE?

HDPE significa polietileno de alta densidade, um polímero termoplástico produzido pela polimerização do gás etileno sob temperatura e pressão controladas. A designação "alta densidade" refere-se às cadeias moleculares compactamente empacotadas que conferem ao material sua relação resistência-densidade.

A densidade do HDPE geralmente varia de 0,941 a 0,965 gramas por centímetro cúbico. Essa densidade é maior do que a do polietileno de baixa densidade (LDPE), mas menor do que a de muitos plásticos de engenharia. Mais importante ainda, o HDPE tem um alto grau de cristalinidade, o que contribui para sua rigidez, resistência à tração e resistência química.

Para aplicações em tubos, o HDPE geralmente é classificado por graus de material, como PE80 e PE100. Os números referem-se à resistência mínima requerida (MRS) do material em megapascais. O PE100 tem uma MRS maior do que o PE80, o que significa que os tubos feitos de PE100 podem suportar pressões mais altas com paredes mais finas, reduzindo o consumo de material e o peso.

Compostos de PEAD de qualidade para tubos também incluem estabilizadores para proteger contra a degradação ultravioleta e a oxidação térmica durante o processamento e o serviço. O preto de fumo é comumente adicionado em 2% a 3% em peso para fornecer resistência à radiação UV para armazenamento ao ar livre e instalações acima do solo.

Como os tubos de PEAD são fabricados

A fabricação de tubos de PEAD começa com pelotas de resina de PEAD virgem ou reciclada que são derretidas, formadas em um tubo, resfriadas e cortadas ao comprimento. O processo específico depende do tipo de tubo e da faixa de diâmetro.

Extrusão de tubos de PEAD de parede sólida

O método de fabricação mais comum é a extrusão de rosca simples. As pelotas são alimentadas em uma extrusora onde uma rosca giratória as transporta através de um cilindro aquecido. O processo de fusão ocorre através de uma combinação de calor do cilindro e cisalhamento mecânico. O polímero fundido é então forçado através de uma matriz circular para formar um tubo contínuo.

Depois de sair da matriz, o tubo passa por um tanque de calibração a vácuo ou de resfriamento por pulverização de água que mantém as tolerâncias dimensionais enquanto o material se solidifica. As unidades de arrasto puxam o tubo a uma velocidade controlada, e um cortador o secciona em comprimentos padrão.

Perfil em espiral e tubo de PEAD corrugado

Para diâmetros maiores ou melhor desempenho estrutural, o tubo de PEAD pode ser produzido como um tubo de perfil em espiral ou tubo dupla parede corrugado.

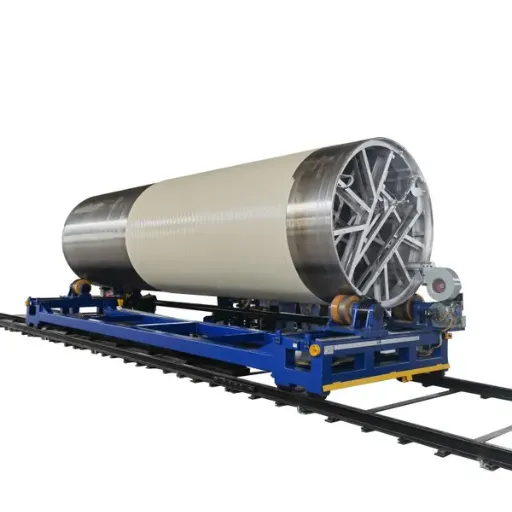

A fabricação de tubos de perfil em espiral utiliza um processo de enrolamento. Uma tira de perfil de PEAD extrudada com nervuras estruturais ocas é enrolada helicoidalmente em um mandril rotativo. As bordas sobrepostas são soldadas por fusão para criar uma parede estrutural contínua. Este método pode produzir tubos de DN300mm a DN5000mm e é a base da conhecida tecnologia de tubo Krah.

O tubo de PEAD corrugado é produzido usando moldes de ondulação formados por vácuo ou resfriados à água que criam nervuras externas e um orifício interno liso. Esses tubos oferecem alta rigidez anelar com menor uso de material, tornando-os populares para sistemas de drenagem e águas pluviais.

Na Qingdao Yongke Machinery, nossa máquina de tubo de perfil em espiral de PEAD/PP e a linha de extrusão de tubo corrugado de PP de alta velocidade auxiliam fabricantes a produzir essas estruturas de tubo avançadas para os mercados municipal e industrial. Nosso software proprietário Pipefinder calcula a rigidez anelar com base nas propriedades da matéria-prima e nos requisitos do projeto, enquanto nosso sistema de segunda aquecimento ajuda a manter um fluxo de fusão estável e a precisão do perfil durante a produção de tubos de grande diâmetro.

Principais características e vantagens dos tubos de PEAD

Os tubos de PEAD oferecem uma combinação distinta de vantagens mecânicas, químicas e de instalação que os tornam adequados para aplicações de infraestrutura exigentes.

Resistência à corrosão e aos produtos químicos

Diferentemente dos tubos metálicos, o PEAD não enferruja, corroi ou suporta células galvânicas. Resiste a uma ampla gama de produtos químicos, incluindo ácidos, álcalis e sais comumente encontrados em águas residuais e efluentes industriais. Isso o torna particularmente valioso em solos ou ambientes agressivos onde a proteção catódica seria necessária caso contrário.

Flexibilidade e resistência à fadiga

Os tubos de PEAD podem se dobrar sem rachar, permitindo - los se adaptar a movimentos do solo, assentamentos e atividades sísmicas. Sua flexibilidade também permite métodos de instalação sem trincheira, como perfuração direcional horizontal e explosão de tubos. O material apresenta excelente resistência à fadiga sob carga cíclica, o que é importante para condições de martelo d'água e picos de pressão.

Juntas Isentas de Vazamentos

O tubo de HDPE é unido por fusão térmica, seja por fusão de bicos ou eletrofusão. Esses métodos criam juntas monolíticas tão fortes quanto o próprio tubo, eliminando os pontos de vazamento associados a juntas com vedações ou mecânicas. Essa característica é fundamental para a redução da perda de água e aplicações de contenção ambiental.

Manuseio Leve

Um tubo de HDPE com 6 metros de comprimento pesa significativamente menos do que um tubo de ferro dúctil ou concreto equivalente. Isso reduz os requisitos de equipamento, custos de mão de obra e despesas de transporte, especialmente em locais de trabalho remotos ou de difícil acesso.

Vida Útil Longa

O tubo de HDPE é projetado para ter uma vida útil superior a cinquenta anos em condições normais. Sua resistência ao crescimento lento de trincas e resistência a trincas por tensão foram amplamente testadas e validadas por meio de padrões internacionais e dados de desempenho em campo.

Aplicações e Indústrias do Tubo de HDPE

O tubo de HDPE atende a um amplo espectro de indústrias e sistemas de infraestrutura. As propriedades do material se alinham bem com aplicações que exigem durabilidade, resistência química e confiabilidade a longo prazo.

Fornecimento de água municipal

O HDPE é amplamente utilizado em redes de distribuição de água potável, dutos de transmissão e conexões de serviço. Suas juntas soldadas por fusão minimizam a perda de água e o risco de contaminação. Padrões como ISO 4427 e AWWA C901/C906 regem as dimensões e o desempenho para essas aplicações.

Sistemas de esgoto e drenagem

Linhas de esgoto gravitacional, dutos forçados e sistemas de drenagem de águas pluviais frequentemente usam tubos de HDPE. Tubos de HDPE com perfil espiral de grande diâmetro até DN5000mm servem para principais esgotos interceptores e linhas de descarga, onde a construção da parede estrutural fornece a rigidez anelar necessária.

Distribuição de gás

O tubo de PE tem sido o material dominante para redes de distribuição de gás natural em muitas regiões há décadas. Sua flexibilidade, união por fusão e resistência a vazamentos contribuem para melhorar a segurança e reduzir a manutenção.

Mineracão e indústria

O tubo de HDPE transporta barbotina, rejeitos, água de processo e produtos químicos em instalações minerárias e industriais. A resistência ao desgaste e a compatibilidade química tornam-no preferível ao aço em muitas aplicações corrosivas ou erosivas.

Agricultura e Irrigação

Sistemas de irrigação, esquemas de drenagem e operações de criação de animais utilizam tubos de HDPE devido à sua durabilidade, resistência à radiação ultravioleta e facilidade de instalação em terrenos variados.

Exemplo de projeto: Um contratante municipal do sudeste asiático precisava substituir uma linha de esgoto de aço corroída que passava abaixo de uma rua urbana movimentada. A escavação não era viável devido ao tráfego e às instalações subterrâneas.

A equipe de engenharia especificou tubos de HDPE de grande diâmetro instalados por perfuração direcional horizontal. As juntas soldados eliminaram o risco de vazamento, e o tubo flexível se adaptou a pequenas curvas no caminho do furo. O projeto foi concluído com pouca perturbação superficial e tem operado sem falhas há oito anos.

Tubo de HDPE vs PVC, Aço e Concreto

A seleção do material do tubo requer equilibrar desempenho, custo, restrições de instalação e condições de serviço. O HDPE se compara favoravelmente com vários materiais tradicionais.

HDPE vs Tubo de PVC

Os tubos de PVC são rígidos, leves e econômicos para muitas aplicações de água e drenagem. No entanto, o PVC é mais quebradiço do que o HDPE e pode rachar sob impacto ou movimento do solo. O HDPE suporta maiores deformações e apresenta melhor desempenho em zonas sísmicas ou solos instáveis. Os tubos de pressão de PVC geralmente usam juntas com vedantes, enquanto os tubos de pressão de HDPE usam juntas por fusão.

HDPE vs Tubo de Ferro Dúctil

O ferro dúctil oferece alta resistência e capacidade de pressão, mas é pesado, suscetível à corrosão e muitas vezes requer proteção catódica ou revestimentos em ambientes agressivos. O HDPE oferece capacidade de pressão comparável em muitas aplicações sem preocupações com corrosão e com peso de instalação substancialmente menor.

HDPE vs Tubo de Concreto

O tubo de concreto é rígido e forte à compressão, mas é pesado, requer assentamento cuidadoso e pode deteriorar-se em solos ácidos ou ricos em sulfato e efluentes. O tubo de HDPE é mais leve, mais flexível e resistente quimicamente, muitas vezes reduzindo o tempo de instalação e os requisitos de assentamento.

HDPE vs Tubos de Aço

Tubos de aço oferecem alta capacidade de pressão e estrutura, mas são vulneráveis à corrosão interna e externa, exigindo revestimentos, forros e proteção catódica. O HDPE é livre de corrosão, não requer revestimentos protetores e é mais fácil de manusear e instalar em longos trechos.

Normas e Certificações de Tubos de HDPE

Os tubos de HDPE são regidos por um conjunto abrangente de normas internacionais e nacionais que definem as propriedades do material, dimensões, classificações de pressão e requisitos de teste.

Normas Internacionais

• ISO 4427: Tubos e acessórios de polietileno para abastecimento de água. Define os materiais PE80 e PE100, dimensões e requisitos de desempenho.

• ISO 9001 / ISO 14001 / ISO 45001: Certificações de gestão de qualidade, ambiental e saúde ocupacional para fabricantes.

• EN 12201: Norma europeia para sistemas de tubulação plástica em abastecimento de água, cobrindo materiais de HDPE e classes de pressão.

Normas Americanas

• ASTM F714: Especificação padrão para tubos plásticos de polietileno (PE) com base no diâmetro externo.

• AWWA C906: Norma para tubos e acessórios de pressão de polietileno para água.

• ASTM D3350: Especificação padrão para materiais de tubos e acessórios de plástico de polietileno.

Certificação e Testes

Fabricantes de tubos de HDPE de qualidade realizam testes, incluindo testes de pressão hidrostática, avaliação de estabilidade térmica, testes de crescimento lento de rachaduras e verificação dimensional. Os compradores devem solicitar relatórios de testes e documentação de certificação que confirmem a conformidade com as normas relevantes para o local do projeto.

Na Qingdao Yongke Machinery, nosso equipamento de produção de tubos é fabricado sob processos certificados ISO 9001, ISO 14001, ISO 45001 e CE. Nossas máquinas são projetadas para produzir tubos que atendam a essas normas internacionais para os mercados de exportação globais.

Selecionando Tubos de HDPE para Seu Projeto

Escolher o tubo de HDPE certo envolve mais do que selecionar um diâmetro. Os engenheiros devem avaliar a classe de pressão, a razão de dimensão padrão (SDR), o grau do material, o método de união, o ambiente de instalação e os requisitos de desempenho a longo prazo.

Classe de Pressão e SDR

A razão de dimensão padrão é a razão entre o diâmetro externo do tubo e a espessura da parede. Um SDR mais baixo indica uma parede mais espessa e uma classificação de pressão mais alta. Valores comuns de SDR incluem SDR11, SDR17 e SDR21. A classe de pressão necessária depende da pressão máxima de operação, das condições de sobretensão e dos fatores de segurança especificados nos códigos de projeto locais.

Seleção do Diâmetro

A seleção do diâmetro segue cálculos hidráulicos usando as equações de Manning ou Hazen-Williams. Para aplicações de esgoto gravitacional, os engenheiros devem garantir a velocidade de autolimpeza, evitando ao mesmo tempo profundidade excessiva de escavação. Para aplicações de grande diâmetro, nosso guia de seleção de diâmetro de tubo fornece orientação detalhada de DN300mm a DN5000mm.

Grau do Material

O PE100 é geralmente preferido para tubos de pressão porque permite paredes mais finas com a mesma classificação de pressão, reduzindo o peso e o custo. O PE80 pode ser usado para aplicações de baixa pressão ou sem pressão, onde a disponibilidade do material ou o custo o favoreçam.

Método de Instalação

A escavação aberta é comum, mas os métodos sem trincheira estão cada vez mais populares em áreas congestionadas. O HDPE é bem adequado para perfuração direcional, explosão de tubos, revestimento interno e instalação assistida por flutuação devido à sua flexibilidade e juntas fundidas.

Exemplo de Fabricante: Um produtor de tubos no Oriente Médio queria se diversificar do fornecimento de tubos de água de pequeno diâmetro para contratos de esgotos municipais de grande diâmetro. Eles avaliaram várias tecnologias de produção e escolheram uma linha de tubos HDPE de perfil espiral capaz de produzir tubos de DN800mm a DN3000mm.

Dentro de dezoito meses, a empresa conseguiu contratos para três projetos importantes de interceptores porque podia oferecer produção local, prazos de entrega mais curtos e suporte técnico direto. A capacidade de produzir o tubo no país tornou-se uma vantagem competitiva decisiva.

Perguntas Frequentes

Para que é usado o tubo HDPE?

O tubo HDPE é usado para abastecimento de água, sistemas de esgoto e drenagem, distribuição de gás, transporte de barbotina em mineração, tubulação de processos industriais e irrigação agrícola. A sua resistência à corrosão e as juntas fundidas livres de vazamentos o tornam especialmente adequado para infra-estruturas enterradas.

Quanto tempo dura o tubo de HDPE?

O tubo de HDPE é projetado para uma vida útil de pelo menos cinquenta anos em condições normais de operação. A vida útil real depende da qualidade da instalação, pressão de operação, condições do solo e exposição a produtos químicos ou radiação UV.

Qual é a diferença entre os tubos PE80 e PE100?

PE80 e PE100 referem-se à resistência mínima requerida do material de polietileno. O PE100 tem uma classificação de resistência mais alta do que o PE80, permitindo paredes de tubo mais finas para a mesma classe de pressão. O PE100 é cada vez mais o padrão para sistemas modernos de tubos de pressão.

O tubo de HDPE pode ser usado para água potável?

Sim. O tubo de HDPE que atende a padrões como ISO 4427, EN 12201 ou AWWA C906 é aprovado para transporte de água potável. O material não corroi ou libera contaminantes quando fabricado e instalado corretamente.

Como os tubos de HDPE são unidos?

Os tubos de HDPE são mais comumente unidos por fusão frontal ou eletrofusão. Ambos os métodos aquecem as superfícies do tubo e depois os pressionam juntos para formar uma junção monolítica. Essas junções de fusão são tão fortes quanto a parede do tubo e eliminam os caminhos de vazamento.

Quais são os tamanhos disponíveis para o tubo de HDPE?

O tubo de HDPE está disponível em uma ampla gama de diâmetros, desde linhas de serviço de pequeno diâmetro de 20mm até tubos estruturais de grande diâmetro que excedem DN4000mm. O tubo de HDPE de parede sólida é comum até DN1200mm, enquanto as construções em perfil espiralado e ondulado estendem a gama até DN5000mm e além.

Conclusão

O tubo de HDPE é um material de tubulação versátil, durável e resistente a produtos químicos que suporta infraestruturas críticas nos setores municipal, industrial e agrícola. A combinação de resistência à corrosão, flexibilidade, juntas isentas de vazamentos e longa vida útil o tornam uma escolha prática para projetos em que a confiabilidade é mais importante do que o menor custo inicial.

Compreender o que é o tubo de HDPE e como ele é fabricado ajuda engenheiros, contratantes e gerentes de compras a tomar decisões informadas sobre o material. Também ajuda os produtores de tubos a entender quais tecnologias de extrusão e enrolamento eles precisam para atender aos seus mercados. Leve esses pontos em consideração ao avaliar o tubo de HDPE para o seu próximo projeto:

• Correlacione o grau do material (PE80 ou PE100) e o SDR com a pressão operacional e a vida útil projetada.

• Especifique juntas por fusão para aplicações onde a prevenção de vazamentos seja crítica.

• Considere construções com perfil espiral ou corrugadas quando forem necessárias rigidez anular e grande diâmetro.

• Verifique se o tubo e o equipamento de produção estão em conformidade com os padrões ISO, ASTM ou EN relevantes.

• Leve em consideração as condições locais do solo, o método de instalação e o acesso ao manutenção a longo prazo.
