Sistemas de Gerenciamento de Águas Pluviais: Um Guia Completo para Projetos Municipais e Industriais

Um sistema de gerenciamento de águas pluviais controla a quantidade e a qualidade do escoamento superficial da chuva e do derretimento da neve, protegendo imóveis, estradas e corpos d'água naturais de inundações e erosão. Sistemas modernos dependem de tubos plásticos de grande diâmetro, bacias de detenção, estruturas de infiltração e dispositivos de tratamento para retardar, armazenar, filtrar e conduzir as águas pluviais com segurança.

O que acontece quando uma única tempestade derrama seis meses de chuva em quarenta e oito horas? Em agosto de 2024, um contratante municipal do sudeste asiático assistiu a um canal de drenagem de concreto convencional se rachar sob pressão excessiva exatamente nesse cenário. O canal havia atendido ao distrito por vinte anos, mas o aumento da pavimentação urbana triplicou o escoamento superficial máximo. A cidade precisava de uma substituição que pudesse lidar com fluxos mais altos, resistir à abrasão e ser instalada sem semanas de fechamento de estradas. Esse projeto se tornou um ponto de virada para o tubo de perfil espiral HDPE na região.

Você já sabe que o projeto de gerenciamento de águas pluviais equilibra a capacidade hidráulica, a proteção ambiental e o custo de vida útil. Este guia explica como a tecnologia de tubos HDPE e PP se encaixa em sistemas modernos de gerenciamento de águas pluviais, desde a seleção de componentes até as considerações de fabricação. Se você estiver projetando redes de drenagem municipal ou produzindo tubos para contratantes de infraestrutura, encontrará especificações práticas e estruturas de decisão.

Pontos principais

• Um sistema de gerenciamento de águas pluviais combina transporte, detenção, infiltração e tratamento para controlar o volume e a qualidade do escoamento superficial.

• Tubos de perfil espiral de HDPE e PP de DN300mm a DN5000mm oferecem a rigidez anular, resistência química e integridade das junções que as redes modernas de águas pluviais exigem.

• A seleção do tubo depende de cálculos hidráulicos, profundidade de enterramento, carga de tráfego e padrões locais de materiais, como ASTM F894 e EN 13476.

• Fabricantes de tubos plásticos podem atender o mercado de águas pluviais com máquinas para tubos de perfil espiral e linhas de extrusão de tubos corrugados de PP de alta velocidade.

• A instalação, assentamento e inspeção adequados determinam se um sistema de águas pluviais atinge sua vida útil projetada de cinquenta anos ou mais.

O que é um sistema de gerenciamento de águas pluviais?

Um sistema de gerenciamento de águas pluviais é a rede de estruturas, tubos, canais e controles que coletam, transportam, tratam e descarregam o escoamento superficial da chuva em áreas urbanas e industriais. Ao contrário dos sistemas de esgoto sanitário, que levam águas residuais para estações de tratamento, os sistemas de águas pluviais geralmente lidam com fluxos variáveis que aumentam durante as tempestades e diminuem durante os períodos secos.

Os objetivos principais são simples:

• Controle de inundações: Afaste os picos de vazão dos edifícios, estradas e infra - estruturas críticas

• Prevenção da erosão: Reduza a velocidade da água para proteger canais, encostas e margens de rios

• Melhoria da qualidade da água: Remova sedimentos, óleos, nutrientes e detritos antes da descarga

• Recarga do lençol freático: Permita a infiltração controlada onde as condições do solo permitam

• Conformidade regulatória: Atenda às licenças de descarga locais e aos requisitos de proteção da bacia hidrográfica

Sistemas modernos raramente dependem de um único tamanho de tubo ou estrutura. Uma rede municipal típica inclui sumidouros e entradas ao nível da rua, tubos subterrâneos dimensionados para picos de vazão, bacias de detenção que reduzem as taxas de liberação e estruturas de saída que evitam danos a jusante. Componentes de infra - estrutura verde, como bioswales, pavimentos permeáveis e jardins de chuva, estão sendo cada vez mais integrados a montante para reduzir o volume total de escoamento superficial que os tubos devem tratar.

A escolha do material do tubo importa mais do que muitos designers inicialmente supõem. Os tubos de águas pluviais operam sob carga cíclica: vazios a maior parte do tempo e, em seguida, repletos repentinamente em condições de tempestade. Eles devem resistir à pressão do solo, às cargas de tráfego, ao desgaste interno causado pelo sedimento e à corrosão externa causada por sais de estradas ou escoamentos industriais. Tubos de HDPE e PP tornaram-se os materiais preferidos para essas aplicações porque combinam resistência estrutural com inércia química e longa vida útil.

Componentes Chave de um Sistema Moderno de Gerenciamento de Águas Pluviais

Projetar um sistema eficaz de gerenciamento de águas pluviais requer a coordenação de vários componentes em uma única rede hidráulica. Cada componente desempenha um papel distinto, e dimensionar incorretamente qualquer elemento pode comprometer o sistema inteiro.

Tubos de Condução

Os tubos de condução formam a espinha dorsal da rede. Eles coletam o escoamento superficial dos entrados e o levam para estruturas de detenção, dispositivos de tratamento ou pontos de descarga. A seleção do diâmetro segue a análise hidráulica usando a equação de Manning ou software de projeto, com tamanhos municipais comuns variando de DN300mm para coletores pequenos até DN4000mm ou maiores para linhas principais.

A tecnologia do tubo com perfil espiral é especialmente valiosa para a condução de grande diâmetro. A construção da parede estrutural oferece alta rigidez anular com menos material do que o tubo de parede sólida, mantendo o peso e o custo sob controle. Nossa máquina de produção de tubos de perfil espiral de HDPE/PP produz esses tubos no intervalo de DN300mm a DN5000mm, dando aos fabricantes a flexibilidade para atender projetos de qualquer escala.

Estruturas de detenção e atenuação

Basins de detenção, tanques e câmaras subterrâneas armazenam temporariamente a água da chuva e a liberam a uma taxa controlada. A atenuação é fundamental em áreas desenvolvidas onde as superfícies impermeáveis aumentam o escoamento pico além do que os canais a jusante podem lidar. Conjuntos de tubos subterrâneos, cofres de concreto e câmaras plásticas modulares são formas comuns de detenção.

Para locais industriais e comerciais, os tanques espirais de HDPE oferecem armazenamento resistente à corrosão que se integra aos trens de tratamento de água da chuva. A mesma tecnologia de enrolamento helicoidal usada para tubos de grande diâmetro pode produzir tanques com diâmetros e alturas personalizadas de acordo com as necessidades do local.

Sistemas de Infiltração

Os sistemas de infiltração permitem que a água da chuva se infiltre no solo em vez de ser descarregada nas águas superficiais. Isso inclui trincheiras de infiltração, poços secos, bases de pavimento permeável e caixas de infiltração. Tubos plásticos perfurados distribuem a água uniformemente pela área de infiltração e mantêm os caminhos de fluxo mesmo quando o solo circundante se assenta.

As linhas de extrusão de tubos de PP corrugados de alta velocidade produzem os tubos perfurados de diâmetro menor frequentemente usados em aplicações de infiltração e drenagem subterrânea. A estrutura corrugada proporciona rigidez anelar para instalação rasa, mantendo o tubo leve e fácil de manusear em locais de construção apertados.

Dispositivos de Tratamento

Os dispositivos de tratamento removem poluentes antes do descarregamento. As opções comuns incluem separadores hidrodinâmicos, separadores de óleo e areia, cartuchos de filtro e meios de biofiltração. Esses dispositivos são geralmente instalados em linha com os tubos de transporte ou em locais de descarga, onde podem capturar o primeiro escoamento de contaminantes que se lavam das superfícies pavimentadas no início de uma tempestade.

Como os tubos de HDPE e PP melhoram o gerenciamento de águas pluviais

Tubos de plástico remodelaram a infraestrutura de águas pluviais nas últimas três décadas. O HDPE e o PP oferecem uma combinação de propriedades que tubos de concreto, metal e argila não podem igualar em muitas aplicações.

Alta relação resistência-peso

Um tubo de perfil espiral de HDPE DN1200mm pesa uma fração de um tubo de concreto equivalente. Isso reduz os custos de transporte, simplifica os requisitos de guindaste e permite que trechos de tubo mais longos sejam montados na trincheira. O resultado é uma instalação mais rápida com equipes menores, o que é importante em projetos urbanos onde o fechamento de faixas tem altos custos indiretos.

Resistência a produtos químicos e abrasão

As águas pluviais transportam sedimentos, sais anti-geada, hidrocarbonetos e resíduos industriais. O HDPE e o PP resistem a ataques químicos em uma ampla faixa de pH e mantêm a integridade da parede mesmo quando partículas abrasivas escorrem no revestimento interno. Tubos de concreto, em contraste, podem se degradar em solos ácidos ou contendo sulfato.

Interação entre Juntas Flexíveis e Solo

Tubos de HDPE e PP usam juntas de fusão térmica ou juntas com vedantes que mantêm a estanqueidade hidráulica enquanto acomodam o movimento do solo. Essa flexibilidade é uma grande vantagem em zonas sísmicas, áreas com solos expansivos ou locais sujeitos a ressurgência sazonal do gelo. O tubo e o solo circundante trabalham juntos para suportar cargas externas, reduzindo o fardo estrutural apenas na parede do tubo.

Vida Útil Longa

Estudos de engenharia consistentemente projetam vidas úteis que excedem cinquenta anos para tubos de drenagem de HDPE e PP em condições típicas de enterramento. Os materiais não corroem como o metal ou se erosionam como o concreto, e a superfície interna lisa resiste ao acúmulo de sedimentos que reduziria a capacidade de escoamento ao longo do tempo.

Quando o contratante do Sudeste Asiático substituiu o canal de concreto defeituoso por tubo de perfil espiral de HDPE, a equipe de projeto selecionou a rigidez anelar SN8 para as seções sob carga de tráfego e SN4 para os trechos rasos do passeio verde. O tubo chegou em comprimentos de doze metros, foi fundido por extremidade acima do solo e puxado para o trincheira escavada como uma corda contínua. A estrada reabriu em dez dias em vez das seis semanas originalmente previstas para a construção em concreto.

Stormwater System Design: Sizing and Layout

O dimensionamento adequado distingue os sistemas que funcionam por décadas daqueles que se sobrecarregam durante a primeira tempestade importante. O processo de projeto segue princípios hidráulicos estabelecidos, mas a escolha do material influencia as entradas.

Análise Hidrológica

Os engenheiros primeiro estimam o volume de escoamento superficial e o caudal máximo que o sistema deve lidar. Métodos comuns incluem:

• Método Racional: Adequado para bacias urbanas pequenas de até cerca de oitenta hectares

• Métodos do Hidrograma Unitário: Usados para bacias hidrográficas maiores onde o tempo e o armazenamento são importantes

• Modelos de Simulação Contínua: Software como o SWMM ou os modelos hidrológicos da EPA avaliam o desempenho ao longo de longos registros de chuvas

A análise produz um caudal máximo de projeto em metros cúbicos por segundo, que então direciona a seleção do diâmetro do tubo.

Projeto Hidráulico

A equação de Manning continua sendo o padrão para o projeto de tubos a gravidade:

Q = (1/n) x A x R^(2/3) x S^(1/2)

Onde Q é a vazão, n é o coeficiente de rugosidade de Manning, A é a área da seção transversal do escoamento, R é o raio hidráulico e S é a inclinação. Tubos de plástico geralmente usam valores de n entre 0,009 e 0,011 porque suas paredes lisas criam menos atrito do que o concreto ou o metal corrugado.

Menor rugosidade tem um benefício direto em termos de custo. Um projetista pode muitas vezes usar um tubo de plástico de diâmetro menor do que o de concreto para transportar a mesma vazão, ou alcançar maior capacidade em um servidão existente sem aumentar o tamanho.

Projeto Estrutural

O tubo deve resistir a cargas externas do solo, água subterrânea e tráfego. Os fatores-chave incluem:

• Profundidade de enterramento: Um enterramento mais profundo aumenta a carga do solo, mas pode reduzir o impacto do tráfego

• Classificação de rigidez anelar (SN): As classificações SN4, SN8 e SN16 indicam resistência à deformação

• Material de assentamento: Um reenchimento adequado distribui as cargas e evita cargas pontuais

• Carga do tráfego: Veículos pesados exigem maior rigidez anelar ou cobertura mais profunda

Tubos com perfil espiral alcançam alta rigidez anelar por meio da geometria da parede estrutural oca, em vez de paredes sólidas e grossas. Essa eficiência os torna particularmente competitivos para diâmetros grandes, onde os tubos plásticos de parede sólida se tornam impraticáveis de extruir.

Melhores Práticas de Layout

Um sistema de gerenciamento de águas pluviais bem planejado minimiza a escavação, evita conflitos com serviços públicos e fornece acesso para manutenção. Princípios gerais incluem:

• Mantenha a velocidade de auto-limpeza de 0,6 - 0,75 m/s para evitar a deposição de sedimentos

• Limite a velocidade máxima a 3 - 4 m/s para evitar erosão e entrada de ar

• Forneça poços de inspeção ou câmaras de acesso em curvas, junções e mudanças de diâmetro

• Evite declives planos onde a água parada pode estagnar entre as tempestades

• Coordene com arquitetos paisagistas para direcionar os tubos ao redor de árvores maduras e áreas sensíveis

Equipamento de Fabricação para Produtores de Tubos de Águas Pluviais

Fabricantes de tubos que atendem ao mercado de águas pluviais precisam de equipamento que produza produtos confiáveis, que atendam às especificações, a custos competitivos. A máquina certa depende dos diâmetros alvo, dos materiais e dos volumes de produção.

Máquinas de fabricação de tubos com perfil espiral para diâmetros grandes

As linhas principais de escoamento de águas pluviais municipais e os principais tubos de transporte geralmente estão na faixa de DN800mm a DN5000mm. Uma máquina de fabricação de tubos com perfil espiral extrude uma fita de perfil oco e a enrola helicoidalmente em um mandril para formar um tubo com parede estrutural. O processo produz rigidez anular consistente, tolerâncias dimensionais estreitas e costuras soldadas por fusão.

Na Qingdao Yongke Machinery, nossas linhas de produção de tubos com perfil espiral de HDPE/PP cobrem a faixa completa de DN300mm a DN5000mm. As linhas incluem extrusoras de rosca simples otimizadas para materiais de poliolefina, cabeças de matriz com estrutura espiral com canais de fluxo projetados, sistemas de calibração a vácuo, canais de resfriamento por jatos de água, unidades de tração, cortadores e empilhadores. Nosso sistema proprietário de segunda aquecimento melhora a estabilidade da produção para diâmetros grandes, enquanto o software Pipefinder ajuda a calcular a rigidez anular com base nas propriedades dos materiais brutos e nas exigências dos clientes.

Linhas de Tubos Corrugados para Coletores e Subdrenagem

Menores coletores de águas pluviais, drenos perimetral e sistemas de infiltração geralmente usam tubos corrugados de parede dupla de PP de DN100mm a DN600mm. Linhas de extrusão de tubos corrugados de PP de alta velocidade produzem esses tubos a velocidades de até quinze metros por minuto, tornando-os eficientes para fabricação em grande volume.

A estrutura corrugada fornece rigidez anelar para instalação rasa e cargas de tráfego, mantendo o tubo leve. Para produtores de águas pluviais, oferecer tanto linhas de tubos com perfil espiral quanto tubos corrugados abrange todo o portfólio de drenagem municipal.

Padrões de Qualidade e Certificações

Tubos de águas pluviais devem atender a padrões reconhecidos para serem especificados em projetos públicos. Referências comuns incluem:

• ASTM F894: Especificação padrão para tubos de parede profilada de polietileno

• EN 13476: Sistemas de tubulação plástica europeus para drenagem subterrânea sem pressão

• ISO 21138: Padrão internacional para sistemas de tubulação plástica de parede estruturada

O equipamento de fabricação deve ser projetado levando em consideração esses padrões. As linhas de produção da Qingdao Yongke Machinery são construídas em uma instalação certificada ISO 9001, ISO 14001 e ISO 45001, com máquinas com marca CE para conformidade europeia.

Maria, gerente de produção de uma fábrica de tubos no Oriente Médio, enfrentou um requisito de contrato para fornecer tubos de esgoto pluvial DN2000mm SN8 para uma nova zona industrial. Sua linha de extrusão de parede sólida existente não conseguia alcançar esse diâmetro de forma econômica. Depois de avaliar a tecnologia de perfil espiral, ela instalou uma linha de produção DN300 - DN4000mm e começou a produzir os tubos necessários internamente. A mudança reduziu o uso de materiais em aproximadamente trinta por cento em comparação com os projetos de parede sólida e permitiu que ela concorresse de forma competitiva a contratos municipais maiores.

Instalação, Inspeção e Desempenho a Longo Prazo

Mesmo o melhor tubo terá um desempenho inferior se for instalado incorretamente. Os tubos de esgoto pluvial operam por décadas, portanto, a qualidade da instalação e os protocolos de inspeção merecem tanto atenção quanto a especificação do tubo.

Cobertura e Reenchimento

O tubo, a cobertura e o reenchimento atuam como um sistema estrutural. O fundo da trincheira deve ser estável, livre de objetos afiados e moldado para suportar uniformemente o corpo do tubo. O material de cobertura é tipicamente solo granular ou brita compactada à densidade especificada. O reenchimento lateral deve ser colocado em camadas e compactado uniformemente em ambos os lados do tubo para evitar distorções.

A compactação inadequada é uma das causas mais comuns de deflexão a longo prazo. Um tubo instalado em um fundo de trincheira duro e não moldado ou reenchido com pedras grandes pode desenvolver áreas planas que reduzem a capacidade de escoamento e concentram tensões.

Métodos de Acoplamento

Tubos de HDPE são comumente acoplados por fusão de bicos ou eletrofusão, criando linhas monolíticas e isentas de vazamentos. Acoplamentos com juntas de vedação também estão disponíveis para aplicações em que a desmontagem possa ser necessária. A integridade das juntas deve ser testada visualmente durante a fusão e, para linhas críticas, com testes de pressão ou vácuo após a instalação.

Inspeção Pós-Instalação

A inspeção por televisão de circuito fechado (CCTV) verifica o alinhamento, a integridade das juntas e a limpeza antes da aceitação final. O perfilamento a laser pode medir a deflexão e a ovalidade do tubo para confirmar que a instalação permaneceu dentro da tolerância. Essas inspeções fornecem documentação de referência para futuras manutenções.

Manutenção ao Longo da Vida Útil de Projeto

Os sistemas de escoamento pluvial requerem limpeza periódica para remover sedimentos, detritos e penetração de raízes. Os pontos de acesso devem ser localizados em intervalos que permitam que o equipamento de jateamento a água e a CCTV alcancem toda a rede. Os tubos de plástico toleram bem as operações de limpeza porque suas paredes lisas liberam depósitos mais facilmente do que superfícies rugosas ou corroídas.

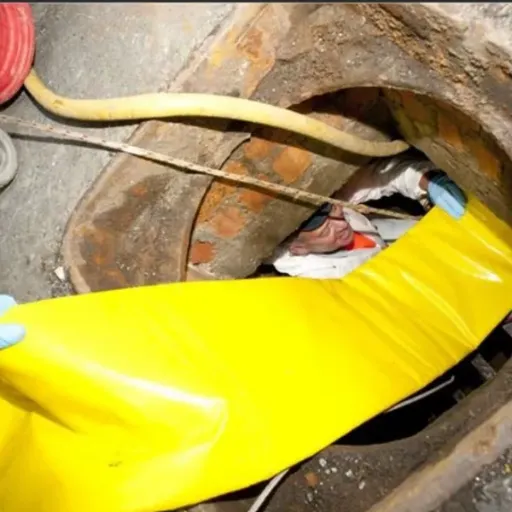

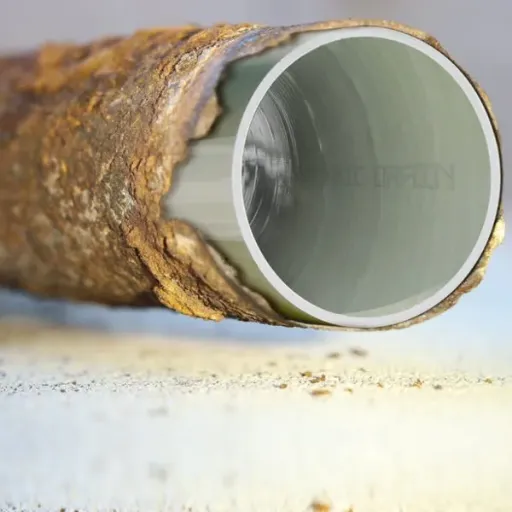

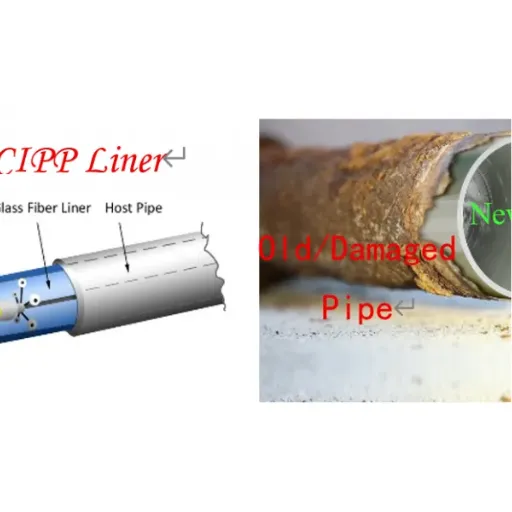

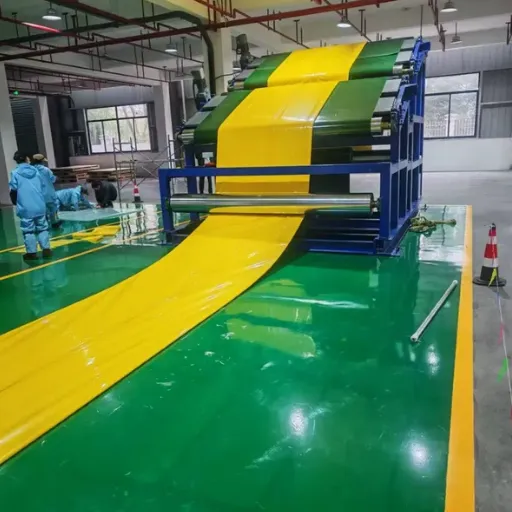

Para municípios com infra-estrutura de escoamento pluvial envelhecida, a reabilitação sem trincheira oferece uma forma de renovar os tubos sem escavação aberta. As forros de tubo curados in situ (CIPP) podem restaurar a integridade estrutural e prolongar a vida útil do serviço, ao mesmo tempo em que minimizam as perturbações na superfície em áreas urbanizadas.

Perguntas Frequentes sobre Sistemas de Gerenciamento de Águas Pluviais

Qual é o melhor material de tubo para drenagem de águas pluviais?

HDPE e PP são os materiais preferidos para a maioria das aplicações modernas de drenagem de águas pluviais porque resistem à corrosão, abrasão e ataque químico, ao mesmo tempo que oferecem altas relações resistência-peso e longa vida útil. O concreto continua sendo comum para canteiros de caixa muito grandes, e o metal é usado quando cargas extremas o exigem, mas os tubos de plástico dominam as redes de drenagem municipais.

Como dimensionar os tubos em um sistema de gerenciamento de águas pluviais?

Os tubos são dimensionados usando análise hidrológica para estimar o escoamento superficial máximo, seguida de cálculos hidráulicos usando a equação de Manning ou software de projeto equivalente. Os projetistas também devem verificar os requisitos estruturais, como rigidez anular, profundidade de enterramento e carga de tráfego para o diâmetro selecionado.

Qual é a diferença entre detenção e retenção no projeto de águas pluviais?

A detenção armazena temporariamente as águas pluviais e as libera lentamente para evitar inundações a jusante. A retenção também armazena água, mas não fornece uma saída contínua, permitindo que a infiltração ou a evaporação remova a maior parte do volume armazenado. A detenção é mais comum em sistemas urbanos onde a descarga é necessária.

Os dutos de água pluvial de HDPE podem suportar cargas de tráfego pesado?

Sim, quando devidamente especificados e instalados. Os dutos de perfil espiral de HDPE estão disponíveis com classificações de rigidez de anel SN8, SN16 e superiores. Combinados com assento adequado e profundidade de cobertura suficiente, esses dutos podem suportar as condições de carga de rodovias e aeroportos.

Que equipamento de fabricação produz dutos de água pluvial de grande diâmetro?

Dutos de água pluvial de grande diâmetro, de DN800mm a DN5000mm, são geralmente produzidos em máquinas de dutos de perfil espiral. Dutos corrugados menores para coletores e drenagem subterrânea são fabricados em linhas de extrusão de dutos corrugados de PP de alta velocidade.

Conclusão

Um sistema de gerenciamento de água pluvial bem projetado protege as comunidades contra inundações, reduz a erosão e melhora a qualidade da água antes que o escoamento superficial atinja corpos d'água naturais. Os dutos no centro desses sistemas devem lidar com variações extremas de fluxo, resistir a condições ambientais adversas e durar décadas com manutenção mínima.

Tubos de perfil espiral de HDPE e PP provaram-se em projetos de drenagem pluvial municipais, industriais e comerciais em todo o mundo. A combinação de desempenho estrutural, resistência química e eficiência de instalação os torna uma escolha prática para redes que vão de coletores DN300mm a linhas principais DN5000mm. Para fabricantes de tubos, a oportunidade está em ter o equipamento de produção certo para atender a este mercado de infra-estrutura em crescimento.

Na Qingdao Yongke Machinery, projetamos linhas de extrusão turnkey que produzem tubos de perfil espiral de HDPE e PP de DN300mm a DN5000mm, juntamente com linhas de extrusão de tubos corrugados de PP de alta velocidade para aplicações de diâmetros menores. Se você estiver expandindo sua gama de produtos ou entrando no mercado de drenagem pluvial pela primeira vez, nossa equipe pode configurar o equipamento para seus diâmetros alvo, requisitos de produção e especificações de material.
