Что такое машина для производства труб Krah? Простое руководство

Один обработочный завод в Юго-Восточной Азии когда-то принял поставку большого по диаметру трубопровода, основываясь почти исключительно на каталожной фотографии поставщика. Покупатель предположил, что каждая намоточная система может достичь размеров, указанных в брошюре.

Примерно через четырнадцать месяцев линия по-прежнему не могла произвести секции резервуаров DN4000, требуемые контрактом. Машина стоимостью более двухсот тысяч долларов находилась в неполном использовании, в то время как проект отставал от графика.

Коренная причина была проста. Покупатель никогда не уточнил, что такое на самом деле машина для производства труб Крах и для чего она предназначена.

В этом руководстве оборудование описано простым языком, чтобы покупатели, инженеры и руководители предприятий могли принимать обоснованные решения перед подписанием заказа на покупку.

1. Что на самом деле производит машина для производства труб Крах

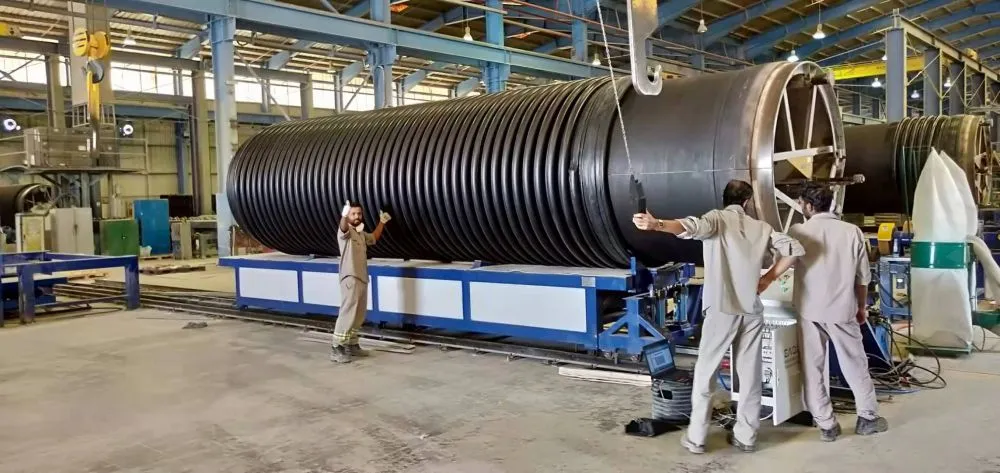

Машина для производства труб Крах представляет собой производственную систему, которая изготавливает крупноразмерные пластиковые трубы путем спиральной намотки профилированной полимерной полосы на вращающийся оправку. В результате получается труба с структурной стенкой, а не экструдированная труба с сплошной стенкой. Большинство моделей обрабатывают диаметры от приблизительно DN300 до DN5000.

Этот диапазон охватывает магистральные канализационные сети, сточные трубопроводы и промышленные водопроводы. Профильная лента выдавливается непрерывно и укладывается по спирали, при этом каждая витка сваривается с предыдущей.

Этот метод навивки позволяет одной машине производить трубы гораздо большего диаметра, чем обычный прямоточный экструдер может пропустить через матрицу. Qingdao Yongke Machinery Co Ltd поставляет эти линии на более чем дюжину экспортных рынков с момента своего основания в 2010 году.

Готовая труба имеет небольшой вес по сравнению с бетонной, но при этом достаточно жесткая для укладки в грунт. Структура стенки трубы проектируется с учетом формы профиля, а не исходной толщины, что изменяет подход покупателей к оценке производительности машины.

2. Простым языком о принципе спиралевидной навивки

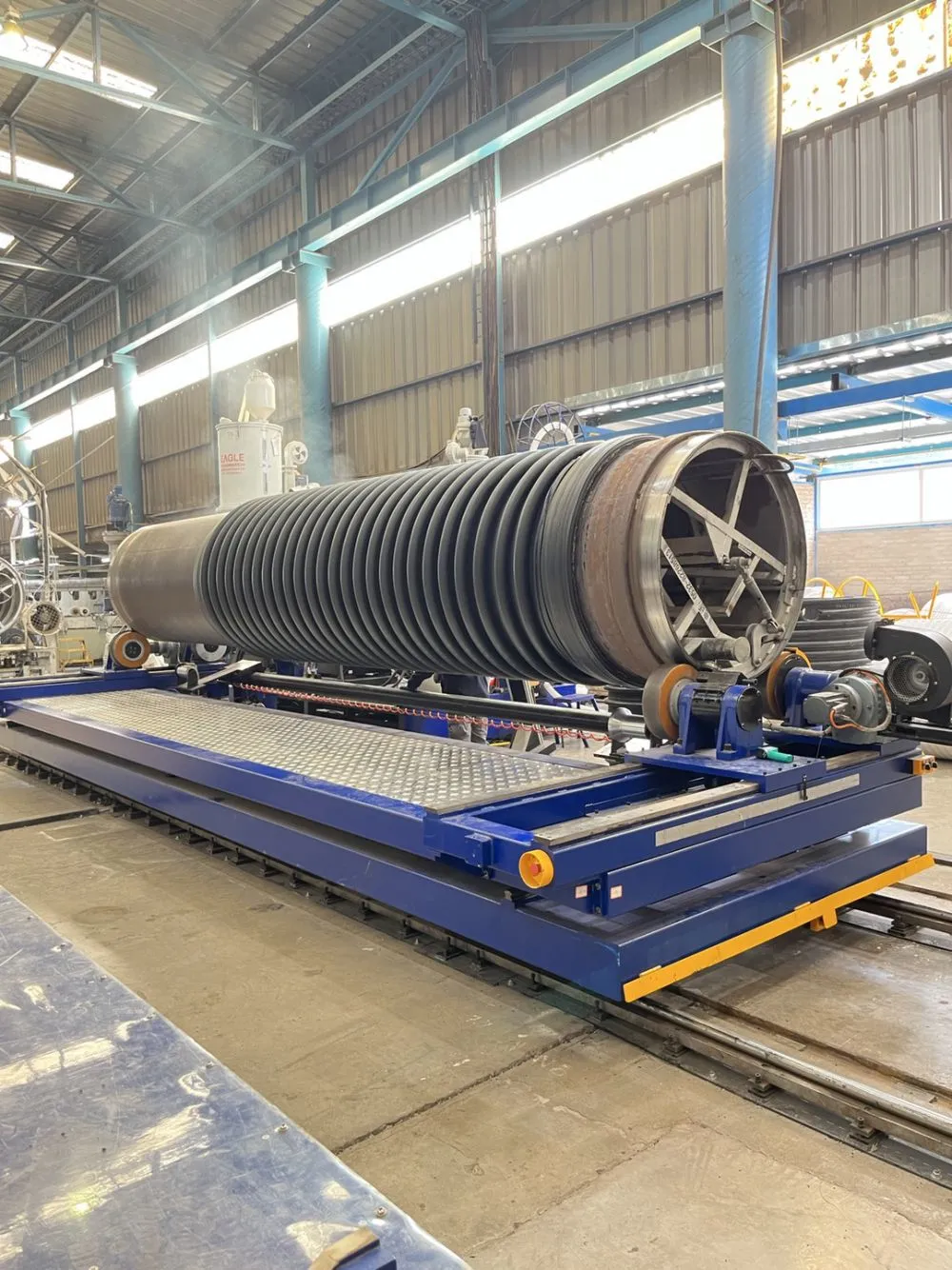

Представьте себе очень длинную, непрерывно изготавливаемую пластиковую ленту. Машина подает эту ленту на медленно вращающийся стальной оправку под фиксированным углом.

По мере вращения оправки лента навивается в трубку, и нагретый башмак или валок прижимает каждую новую витку к предыдущей, чтобы они склеились. Это и есть основная идея технологии спиралевидной навивки.

Диаметр оправки определяет диаметр трубы. Поскольку оправка имеет модульную конструкцию, одна и та же намоточная головка может работать с широким диапазоном размеров путем замены или удлинения секций оправки.

Yongke Machinery создает линии, которые могут переключаться между диаметрами DN300 и DN5000 без замены основного экструдера. Скорость намотки, ширина ленты и температура сварки - это три переменные, которые оператор настраивает для каждого заказа. Правильно настроить эти три переменные - это ключевое умение, которое отличает стабильную линию от линии, склонной к образованию брака.

3. Основные компоненты производственной линии

Полноценная линия - это не только намоточная головка. В таблице ниже перечислены основные участки и то, как каждый из них вносит вклад в готовую трубу.

Экструдер и головка навивки выполняют основную работу. В щите управления большинство современных производственных линий достигает стабильности.

Надежный PLC поддерживает температуру ленты в узком диапазоне, чтобы швы оставались равномерными на протяжении всего рабочего смены. Qingdao Yongke Machinery подбирает размер этого шкафа под конкретный набор целевых продуктов, а не использует универсальный контроллер.

4. Типичные диаметры и конфигурации стенок

Диаметр - это основное значение, но конфигурация стенки определяет производительность. Трубы с конструктивными стенками бывают однослойными и двухслойными, и настройки машины изменяются в каждом случае.

В таблице ниже показано, как диапазоны диаметров соответствуют распространенным применениям.

Наша команда обычно рекомендует профили с двухслойной стенкой для любых размеров выше DN2000. Закрытый воздушный канал повышает кольцевую жесткость без добавления большого количества материала.

Этот выбор защищает трубу от нагрузки от грунта при глубокой укладке. Покупатели должны уточнить класс жесткости, требуемый местными стандартами, перед заказом инструмента.

5. Материалы: профилированные полосы из ПЭВУ и ПП

В профилированных полосах преобладают два полимера: полиэтилен высокой плотности, известный как ПЭВУ, и полипропилен, известный как ПП. ПЭВУ является стандартным выбором для большинства работ по дренажу и канализации, так как он устойчив к химическому воздействию типичных коммунальных стоков.

ПП набирает популярность в случаях, когда требуется более высокая температура или жесткость. Класс смолы, а не только машина, определяет долговременную прочность трубы.

Линия оборудования от Yongke Machinery может работать с обоими материалами путем регулировки температуры экструдера и скорости вращения шнека. Покупатели должны уточнить, какой класс материала требуется местными стандартами, перед заказом.

Внутренний слой трубы может содержать переработанные материалы, но они редко используются для наружного слоя, где важны эстетические свойства и устойчивость к атмосферным воздействиям. Мы рекомендуем использовать чистый материал для видимого слоя, чтобы обеспечить предсказуемую работу трубы в течение двадцати лет.

6. Продуктивность и скорость работы линии

Продуктивность обычно выражается в метрах трубы в день при заданном диаметре. Линия для производства труб DN600 может произвести несколько сотен метров за один рабочий смену.

Та же линия для производства секций DN3000 производит гораздо меньше, так как на каждый метр требуется больше материала и на навивку уходит больше времени. Типичные скорости работы линии составляют примерно от 0,5 до 3 метров в минуту, в зависимости от диаметра и типа стенки.

Быстрее не всегда лучше. Слияние зоны требует достаточного времени пребывания для правильного соединения.

Qingdao Yongke Machinery подбирает экструдер под целевую продукцию, а не заявляет одну общую скорость. Покупатели должны запросить кривую производительности по различным диаметрам, а не одно идеализированное число. Реалистичная кривая также помогает покупателю обосновать запрос на капитальные вложения перед своими финансистами и избежать поздних споров по ожидаемой производительности.

7. Где используются эти трубы

Спирально намотанные трубы применяются в инфраструктуре, которая транспортирует воду и устойчива к коррозии. Наибольшими рынками являются муниципальные водоснабжения, канализационные системы, сточные каналы и промышленные сточные линии.

Тот же принцип навивки также применяется при изготовлении вертикальных и горизонтальных резервуаров для хранения. На горнодобывающих предприятиях используются резервуары с большим диаметром для стока технологических вод и отвалов.

Сетям сельскохозяйственного орошения выгодно использовать легкие трубы при установке. Поскольку машина производит как трубы, так и резервуары, одна фабрика может обслуживать несколько сегментов рынка.

Эта гибкость является одной из причин, по которым компания поставила свои продукты в Северную Америку, Юго-Восточную Азию, Африку и Ближний Восток.

8. В чем машина отличается от стандартных экструдеров

Традиционный экструдер для труб проталкивает расплав через неподвижную матрицу, чтобы получить сплошную или гофрированную трубу ограниченного диаметра. Вместо этого машина Krah собирает трубу из намотанного профиля.

Диаметр определяется оправкой, а не размером матрицы. Это самое важное различие, которое покупатели должны понять.

Практическим следствием этого является масштаб. Прямая экструзия сталкивается с трудностями при производстве труб диаметром более примерно DN1200 без использования огромных инструментов, в то время как навивка позволяет производить трубы диаметром до DN5000 на той же площади.

В результате компромисса при больших размерах получается более низкая производительность на метр и более сложная линия для эксплуатации. Компания позиционирует свои намоточные линии именно там, где важнее диаметр и конструкция стенки, чем просто линейная скорость.

9. Распространенные заблуждения о оборудовании Krah

Одно заблуждение заключается в том, что больше всегда означает лучше. Линия, способная производить трубы диаметром DN5000, избыточна для предприятия, которое обслуживает только водопроводные трубы диаметром DN300 - DN800.

Еще одна миф заключается в том, что намотка - это узкий, низкокачественный метод. На самом деле, правильно свариваемые спиральные трубы соответствуют тем же классам кольцевой жесткости, что и альтернативные конструкции, когда контролируется профиль и сварка.

Слабым местом почти всегда является подготовка операторов, а не принцип. Третья ошибка - это предположение, что линии всех поставщиков взаимозаменяемы.

Логика управления, допуски оправок и стандарты запасных частей различаются настолько, что смена бренда в середине проекта приводит к реальным простоям. Yongke Machinery документирует характеристики своих линий, чтобы покупатели могли спланировать техническое обслуживание до доставки.

10. Два практических урока по выбору оборудования

Местный подрядчик в Восточной Европе какое-то время назад заказал обмоточную линию, увидев только демонстрацию на выставке для труб диаметром DN800. Когда впоследствии региональное водоснабжающее предприятие потребовало секции резервуаров диаметром DN2600, набор оправок, который приобрел команда, не мог обеспечить такой размер без дорогостоящего дополнения, заказанного через несколько месяцев.

Задержка перенесла проект по строительству резервуара на следующий строительный сезон. Производитель в конечном итоге завершил работу, но неиспользуемая возможность производства на малых диаметрах и поздняя покупка оправок вместе увеличили фактическую стоимость линии.

В отдельном случае завод на Ближнем Востоке запустил спиральную линию диаметром DN1200 для дождевых каналов и обнаружил, что правильное обучение обмоточного персонала за два месяца снизило количество брака на старте производства с примерно двузначного процента до низкого однозначного процента.

Урок был одинаковым в обоих случаях. Соответствие оборудования реальному диапазону диаметров и инвестиции в навыки операторов имели больше значения, чем любая отдельная характеристика в брошюре.

11. Техническое обслуживание и долгосрочное уход

Накатывающее оборудование требует регулярного ухода. Накатывающие головки, шнек экструдера и режущие лезвия - это компоненты, которые в первую очередь изнашиваются при ежедневном использовании.

В таблице ниже перечислены элементы, которые наша команда рекомендует проверять на профилактической основе.

Qingdao Yongke Machinery поставляет список запчастей с каждой линией, чтобы покупатели могли иметь в наличии товары с быстрым оборотом. Просмотр журнала контроля ежемесячно часто позволяет выявить отклонение температуры до того, как оно приведет к дефекту шва.

12. Часто задаваемые вопросы

12.1 Является ли машина для производства труб Krah тем же, что и обычный экструдер для труб?

Нет, эти две машины производят трубы по принципиально разным методам. Стандартный экструдер продавливает расплавленную пластмассу через фиксированное матрицу для формирования трубки, что ограничивает практический диаметр и конструкцию стенки. Машина Krah навивает профилированную полосу на вращающийся оправку, поэтому диаметр определяется оправкой, а не матрицей. Это позволяет одной линии обслуживать размеры от примерно DN300 до DN5000.

Однако намоточные линии сложнее в эксплуатации и медленнее на метр при больших диаметрах. Покупатели должны выбирать на основе диапазона диаметров и типов стенок, которые на самом деле требуются для их заказов, а не на основе того, какая машина звучит более современной.

12.2 Какой диапазон диаметров может реально охватывать одна машина?

Обычно одна модульная линия охватывает диапазон от DN300 до DN5000, меняя секции оправки и настройки намоточного головка. Меньшие диаметры работают быстрее и используют меньше материала на метр, в то время как самые большие размеры требуют больше времени пребывания в зоне сварки. Большинство предприятий выбирают рабочий диапазон, такой как DN300 - DN2000 или DN800 - DN3500, а не используют весь диапазон ежедневно. Qingdao Yongke Machinery подбирает каждую линию в соответствии с целевым набором продуктов заказчика, чтобы производительность оставалась реальной.

Запрашивайте кривую диаметра и производительности вместо одного номера в заголовке при запросе цен.

12.3 Какой материал следует использовать для профилированной полосы, HDPE или PP?

HDPE является стандартным выбором для коммунальных систем дренажа и канализации, так как он устойчив к химическим веществам, встречающимся в обычных потоках, и надежно сваривается. PP становится привлекательным, когда температура эксплуатации выше или когда требуется более жесткая стенка при меньшей массе. Оба материала могут быть обработаны на одной линии после настройки температуры экструдера и скорости вращения шнека. Локальные стандарты часто определяют допустимые марки материалов, поэтому убедитесь в этом перед заказом инструментария.

Мы рекомендуем использовать чистый внешний слой даже при использовании вторичного материала в сердцевине трубы для обеспечения предсказуемой долгосрочной эксплуатации на протяжении всего срока службы трубы.

12.4 Какое количество площади и мощности требуется для линии?

Площадь зависит от максимального диаметра, так как размеры сердечника и готовой трубы увеличиваются с увеличением диаметра; линия для производства труб DN5000 требует значительно больше длины, чем установка для DN800. Потребление электроэнергии зависит от диаметра шнека экструдера и количества зон нагрева, при этом более крупные шнеки потребляют заметно больше тока. Типичная средняя по производительности линия умещается в стандартный цех площадью примерно в несколько сотен квадратных метров, включая место для подготовки материалов. Qingdao Yongke Machinery предоставляет чертеж планировки завода при запросе цен, чтобы покупатели могли проверить занимаемую площадь в соответствии с имеющимся помещением перед заключением сделки.
