Tuberías resistentes a los productos químicos: Una guía completa sobre materiales, selección e instalación

Las mejores tuberías resistentes a los químicos para aplicaciones industriales están hechas de HDPE, PP, PVDF y PTFE. HDPE y PP son las opciones más comunes para la tubería de drenaje y procesos. Resisten una amplia gama de ácidos, álcalis y sales. También ofrecen una unión por fusión térmica sencilla y una larga vida útil.

¿Qué pasaría si un cambio rutinario de tubería pudiera eliminar el 90% de tus reparaciones de fugas? En 2022, una planta de productos químicos especializados cerca de Ahmedabad, India, estaba gastando US$45,000 al año en reparar las líneas de drenaje de acero corroídas.

La tubería de acero al carbono había parecido económica en papel. Pero los vapores de ácido sulfúrico y los enjuagues cargados de cloruros la estaban corroiendo desde dentro hacia fuera. El gerente de mantenimiento, Rajesh Patel, cambió las líneas de drenaje por tuberías de HDPE resistentes a los químicos.

Las fugas se detuvieron. El presupuesto anual de reparación de corrosión se redujo a menos de US$3,000. La línea ha funcionado durante cuatro años sin un solo reemplazo de uniones.

Ese es el valor práctico de elegir la tubería resistente a la corrosión adecuada. Esta guía explica qué hace que una tubería sea resistente a los químicos. Aprenderás cómo se comparan los principales materiales y cómo seleccionar e instalar tuberías resistentes a los químicos para tu aplicación. También muestra cómo el equipo de extrusión y fabricación de Qingdao Yongke Machinery ayuda a los fabricantes a producir los sistemas de tubería de HDPE y PP en los que confían los clientes industriales.

Puntos clave

• Las tuberías resistentes a los productos químicos están hechas de polímeros como HDPE, PP, PVDF y PTFE que resisten ácidos, álcalis, sales y disolventes.

• La tubería química de HDPE soporta ambientes de pH 1-14, abrasión y enterrado en el suelo hasta 60°C para muchas aplicaciones.

• La tubería química de PP ofrece una mayor resistencia a la temperatura que el HDPE y funciona bien con ácidos sulfúrico e hidroclórico.

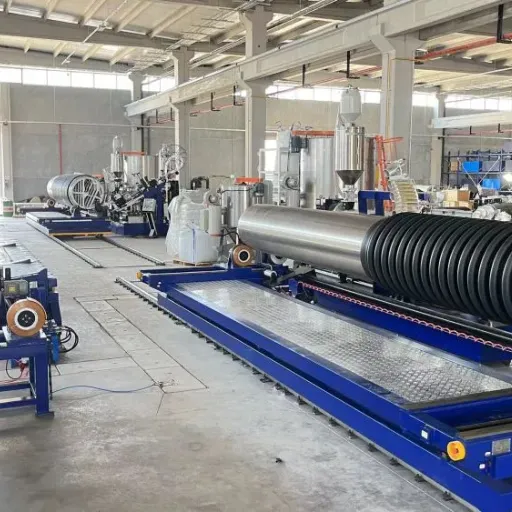

• Qingdao Yongke Machinery fabrica máquinas para tuberías de perfil espiral de HDPE y líneas de extrusión de tuberías corrugadas de PP para la producción de tuberías resistentes a los productos químicos.

¿Qué son las tuberías resistentes a los productos químicos?

Las tuberías resistentes a los productos químicos son sistemas de tuberías diseñados para transportar fluidos, gases o lodos corrosivos sin degradarse. Se utilizan en plantas químicas, talleres de acabado de metales, instalaciones de alimentos y bebidas, plantas farmacéuticas, minas y sistemas de tratamiento de aguas residuales.

A diferencia del acero al carbono, el hierro fundido o el cobre, las tuberías de polímero no se corroen a través de la oxidación electroquímica. El ácido o el cáustico ataca la superficie de la tubería, pero el material en sí resiste la descomposición. Esto da a los sistemas de tuberías resistentes a los productos químicos una vida útil más larga, un menor mantenimiento y una mayor seguridad en servicios agresivos.

Los materiales más comunes son:

• HDPE (polietileno de alta densidad): Rentable, flexible, excelente resistencia química

• PP (polipropileno): Mayor rigidez y resistencia a la temperatura que el HDPE

• PVDF (fluoruro de polivinilideno): Alta pureza, alta temperatura, resistencia a ácidos fuertes

• PTFE (politetrafluoroetileno): Casi resistencia química universal, límite de temperatura muy alto

• PVC y CPVC: Opciones de menor costo para ácidos suaves y drenaje a temperaturas moderadas

Cada material tiene un rango de temperatura específico, una clasificación de presión y una ventana de compatibilidad química. Elegir el incorrecto puede causar ablandamiento, grietas o falla prematura.

Si fabrica tuberías para el manejo de productos químicos, su línea de producción debe ofrecer un espesor de pared y una calidad de material constantes. La máquina de tubería de perfil espiral HDPE de Yongke Machinery produce tuberías de pared estructural desde DN300mm hasta DN5000mm para drenaje industrial y contención. Solicite una cotización para discutir su diámetro objetivo y el material.

¿Por qué importa la selección de materiales para las tuberías resistentes a la corrosión?

Una tubería resistente a la corrosión es tan buena como el material elegido para el entorno químico específico. Una tubería que maneja ácido clorhídrico a temperatura ambiente puede fallar a 80°C. Una tubería que resiste el ácido sulfúrico puede degradarse en presencia de oxidantes fuertes.

En 2021, una instalación de almacenamiento de fertilizantes en Egipto instaló tuberías de drenaje de HDPE para el desagüe de ácido fosfórico. Las tuberías funcionaron bien durante los primeros 18 meses.

Luego, el agua de lavado de los tanques en verano alcanzó 70°C, y el HDPE comenzó a ablandarse en los soportes. El equipo de ingeniería reemplazó las secciones calientes con tuberías químicas de PP, que tienen una clasificación de temperatura más alta. La reparación costó US$28,000, pero terminó un ciclo de hundimiento y re-apuntalamiento que se había estado repitiendo cada pocos meses.

Ese caso muestra por qué la resistencia química no es el único factor. La temperatura, la presión, la carga mecánica y el método de instalación afectan el rendimiento. Un proceso completo de selección de materiales verifica cada una de estas variables.

Tubería química de HDPE: Propiedades y aplicaciones

La tubería química de HDPE es la pieza clave de los sistemas de drenaje industrial y de agua de proceso. Es una de las tuberías resistentes a los productos químicos más ampliamente especificadas para plantas, minas y campos de tanques. Combina una amplia compatibilidad química con resistencia, flexibilidad y facilidad de soldadura por fusión.

Resistencia a los productos químicos

El HDPE resiste la mayoría de los ácidos, álcalis y sales acuosas en un rango de pH de 1 a 14. Puede manejar ácido sulfúrico hasta concentraciones moderadas, ácido clorhídrico, hidróxido de sodio y muchos efluentes industriales. No resiste bien los ácidos oxidantes fuertes, como el ácido nítrico concentrado o el ácido sulfúrico humeante.

Se utiliza ampliamente como tubería de drenaje químico en plantas de proceso y campos de tanques. Siempre confirme la compatibilidad con una tabla de resistencia a los productos químicos del fabricante de resina o con los recursos de resistencia a los productos químicos del Instituto de Tuberías de Plástico.

Límites de temperatura y presión

La tubería de HDPE normalmente funciona desde -40°C hasta 60°C para servicios a presión. Para drenaje por gravedad y líneas químicas de baja presión, a veces es aceptable una exposición a corto plazo hasta 80°C, dependiendo del nivel de tensión. Las clasificaciones de presión disminuyen a medida que aumenta la temperatura, por lo que los diseñadores deben reducir las capacidades en consecuencia.

Aplicaciones comunes

• Drenaje de procesos en plantas químicas

• Recolección de efluentes industriales

• Drenaje de minas ácidas

• Recolección de lixiviados en vertederos

• Remediación de suelos y aguas subterráneas corrosivas

• Tuberías de contención en campos de tanques

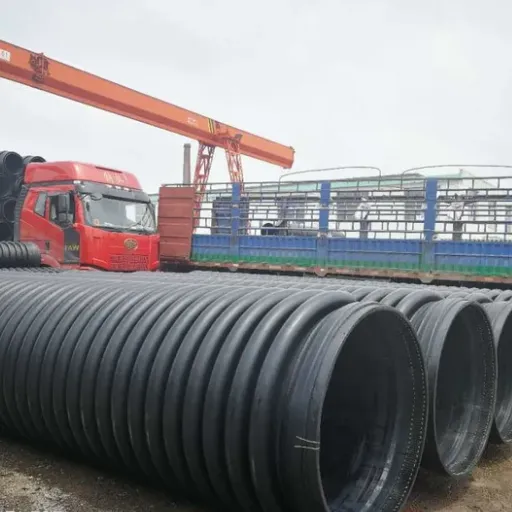

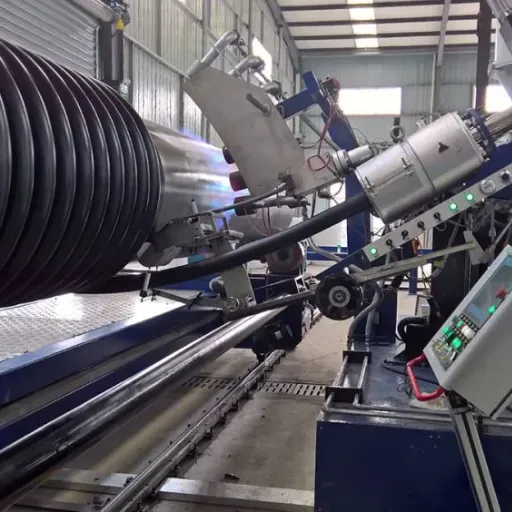

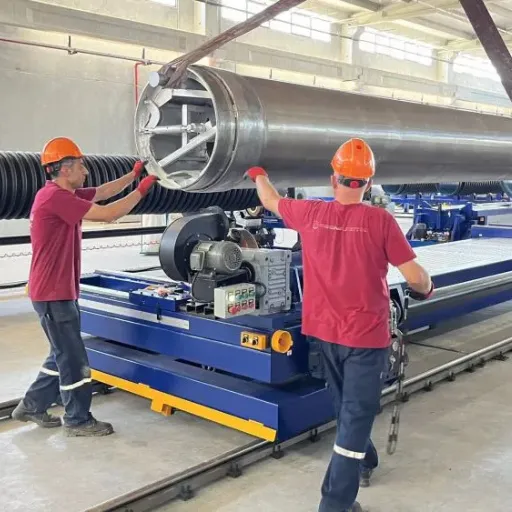

La tubería química de HDPE de gran diámetro para estas aplicaciones a menudo se produce en máquinas de tubería de perfil espiral. La máquina de tubería de perfil espiral de HDPE de Yongke Machinery fabrica tuberías de pared estructural con rigidez anular de SN4 a SN16, adecuadas para sistemas de drenaje químico enterrados. Para tanques y sumideros a nivel del suelo, nuestra máquina de tanques espirales de HDPE produce tanques de almacenamiento resistentes a la corrosión de hasta gran diámetro.

Tubería química de PP: Cuándo elegir polipropileno

La tubería química de PP es más rígida que la de HDPE y soporta temperaturas más altas. Es otra opción líder entre las tuberías resistentes a los químicos para servicios de químicos calientes, líneas de ventilación y tuberías de proceso donde la HDPE perdería resistencia mecánica.

Ventajas sobre el HDPE

• Temperatura máxima de funcionamiento más alta, normalmente hasta 95°C

• Mejor resistencia a algunos disolventes orgánicos y ácidos

• Módulo de rigidez más alto, lo que reduce la flexión en las tuberías aéreas

• Buena soldabilidad con accesorios de polipropileno

Aplicaciones comunes

• Drenaje de productos químicos calientes en talleres de galvanoplastia

• Sistemas de extracción de humos y depuradores

• Efluentes de líneas de decapado

• Drenajes de salas limpias farmacéuticas

• Líneas de limpieza con productos químicos en la industria alimentaria

La tubería de PP a menudo se fabrica como tubería corrugada de doble pared para drenaje. La línea de extrusión de tubería corrugada de PP de alta velocidad de Yongke Machinery produce tubería corrugada de PP a velocidades de hasta 15 metros por minuto, lo que da a los fabricantes la producción necesaria para contratos de drenaje industrial a gran escala.

Otros materiales de tubería resistentes a los productos químicos

El HDPE y el PP cubren la mayoría de las necesidades industriales, pero los productos químicos agresivos y las altas temperaturas requieren polímeros avanzados.

PVDF Pipe

PVDF ofrece una excelente resistencia química, alta pureza y temperaturas de servicio de hasta 120°C. Es común en la fabricación de semiconductores, la producción farmacéutica y el manejo de ácidos concentrados. La tubería de PVDF cuesta más que la de HDPE o PP, pero a menudo es la única opción segura de tubería resistente a los ácidos para ácido sulfúrico caliente o sistemas de agua desionizada de alta pureza.

PTFE Pipe

PTFE es uno de los materiales más inertos químicamente disponibles. Resiste casi todos los ácidos, bases y disolventes y soporta temperaturas de hasta 260°C. Es blando y tiene baja resistencia mecánica, por lo que generalmente se utiliza como revestimientos, mangueras flexibles o tubos de diámetro pequeño en lugar de tuberías de proceso estructurales.

PVC and CPVC Pipe

El PVC es económico y resiste muchos ácidos y bases a temperatura ambiente. El CPVC agrega cloro a la cadena polimérica, elevando el límite de temperatura a alrededor de 93°C. Ambos materiales son comunes en el drenaje de laboratorios, el procesamiento de químicos a baja presión y los sistemas de piscinas residenciales. Se unen con cemento disolvente en lugar de fusión térmica.

Comparación de materiales para tuberías de químicos industriales

Esta tabla muestra por qué el HDPE y el PP dominan el drenaje químico. Combinan una amplia resistencia química con un ensamblaje, manejo y costo prácticos. El PVDF y el PTFE cubren el nicho de altas temperaturas y químicos extremos.

Para los productores de tuberías, cubrir los segmentos de HDPE y PP abre el mercado más grande. Qingdao Yongke Machinery construye líneas de tuberías de perfil espiral y corrugadas en nuestra fábrica certificada por ISO en Qingdao, China. Contacte a nuestro equipo de ventas para encontrar una línea de producción que se ajuste a su material objetivo y rango de diámetros.

Factores de diseño para sistemas de tuberías resistentes a los químicos

Elegir la tubería resistente a los químicos adecuada significa adaptar el material a todas las condiciones de servicio, no solo al nombre del químico.

Compatibilidad química

Comience con la composición completa del fluido. Verifique la concentración, el pH, el potencial oxidante y la presencia de gases o sólidos disueltos. Una tubería que resista el ácido sulfúrico diluido puede fallar en ácido concentrado. Una tubería que maneje el líquido puede degradarse en la fase de vapor por encima de él.

Temperatura

La temperatura acelera el ataque químico y reduce la resistencia mecánica. Por cada aumento de 10°C por encima del límite recomendado, la vida útil puede disminuir drásticamente. Si su proceso se ejecuta por encima de 60°C, considere PP, PVDF o CPVC en lugar de HDPE.

Presión y Cargas Mecánicas

Las clasificaciones de presión para tuberías de plástico dependen del espesor de la pared, el diámetro, la temperatura y el material. Las tuberías enterradas también deben resistir la carga del suelo, el tráfico y la presión del agua subterránea. Utilice la rigidez anular y la clase de enterramiento adecuadas. Para obtener orientación sobre el diámetro y la presión, consulte nuestra tabla de tamaños de tubería HDPE y nuestra guía de selección de diámetro de tubería.

Abrasión y Erosión

Las suspensiones que contienen arena, finas de catalizador o sólidos cristalinos desgastan la tubería por dentro. El HDPE tiene una excelente resistencia a la abrasión, lo que lo convierte en una opción común para las líneas de suspensiones y relaves mineros. El PP también se comporta bien, pero los materiales más suaves pueden erosionarse más rápidamente.

Exposición a la Radiación UV

Las tuberías de plástico no tratadas se degradan a la luz solar. Por lo general, se agrega un concentrado de negro de carbón al HDPE para resistir la radiación UV. Las instalaciones sobre el suelo deben utilizar compuestos estabilizados a la radiación UV o cubiertas protectoras.

Métodos de unión para tuberías resistentes a los químicos

Un sistema de tuberías resistentes a los químicos es tan fuerte como sus uniones. La unión incorrecta crea una ruta de fuga, un punto débil o un problema futuro de mantenimiento.

Fusión por calor

La fusión por calor es el método preferido para las tuberías de HDPE y PP. Funde los extremos de las tuberías y los presiona juntos para formar una unión homogénea única. Hay dos tipos principales:

• Fusión por tope: Se utiliza para tramos rectos de tuberías de diámetro similar

• Fusión electrostática: Se utiliza para accesorios, válvulas, reparaciones y espacios reducidos

Son más fuertes que el material original cuando se realizan correctamente. Eliminan la junta, el pegamento o la conexión roscada que a menudo fallan primero. El procedimiento sigue estándares como ISO 4427 y ASTM D2657. Para una explicación completa del equipo de fusión, consulte nuestra guía sobre máquinas de soldar tuberías.

Unión mecánica y bridas

Las bridas permiten el desmontaje para el mantenimiento y conectan las tuberías de plástico a equipos de metal. La selección de la junta es crítica. Se eligen juntas de Viton, EPDM o PTFE en función de la compatibilidad química. A veces se utilizan acoplamientos mecánicos para transiciones sobre el suelo.

Soldadura por extrusión

La soldadura por extrusión funde una varilla de soldar y la deposita en un surco preparado. Es común para fabricar accesorios personalizados, boquillas de tanques y realizar reparaciones en tanques de HDPE fabricados con una máquina de tanques en espiral de HDPE. Los operadores cualificados producen soldaduras fuertes y sin fugas para formas no estándar.

Mejores prácticas de instalación y mantenimiento

Incluso la mejor tubería resistente a los químicos puede fallar si se instala o se mantiene de manera deficiente. Siga estas prácticas para maximizar la vida útil del servicio.

Verifique la compatibilidad química en cada punto

Verifique no solo el flujo principal, sino también las líneas de condensado, los conductos de ventilación, las trampas de desagüe y los ciclos de limpieza. Una tubería dimensionada para un fluido puede recibir un químico diferente durante el CIP o el enjuague.

Permita la expansión térmica

La tubería de plástico se expande y se contrae más que la de metal. Las líneas aéreas necesitan bucles de expansión, desvíos o conexiones flexibles. La tubería de plástico restringida rígidamente puede doblarse o salir de los accesorios cuando cambia la temperatura.

Apoya correctamente la tubería

El espaciado de los soportes depende del material, el diámetro, la temperatura y el contenido de la tubería. La tubería de PP necesita soportes más cercanos que la de HDPE porque es más rígida pero también más pesada cuando está llena. Utilice soportes que no aprieten ni corten la pared de la tubería.

Siga exactamente los procedimientos de fusión

Omitir el acondicionamiento de las superficies, desalinearse la tubería o mover la unión durante el enfriamiento crea una fusión débil. Los operadores deben estar capacitados y certificados. Los procedimientos adecuados de instalación de tuberías de HDPE protegen tanto la tubería como las personas que trabajan alrededor de ella.

Inspeccione regularmente

Busque signos de ablandamiento, decoloración, grietas o deformación. Monitoree las tendencias de presión y flujo. Una caída en el flujo puede indicar incrustaciones internas o erosión. Una caída en la presión puede señalar una fuga.

Errores comunes a evitar

Los fallos en las tuberías industriales a menudo se deben a simples descuidos. Evite estos errores comunes.

Mezclar materiales sin accesorios de transición

Nunca una por fusión directa la HDPE con PP o PVC. Diferentes temperaturas de fusión y tasas de expansión impiden una unión sólida. Utilice accesorios de transición mecánicos o adaptadores con bridas.

Ignorar la concentración y la temperatura al mismo tiempo

Los datos de resistencia química generalmente se dan a temperatura ambiente. Una solución de ácido sulfúrico al 20% puede ser segura a 25°C y agresiva a 80°C. Siempre verifique ambas variables.

Utilizar el material incorrecto de junta

Una tubería resistente a los químicos conectada con una junta Buna - N a una brida metálica aún puede fallar. La junta puede hincharse, disolverse o filtrar. Haga coincidir la junta con el fluido.

Asentamiento inadecuado para tuberías enterradas

Las tuberías enterradas resistentes a los químicos necesitan un asentamiento uniforme y relleno lateral para evitar cargas puntuales y deformaciones. Un asentamiento rocoso o irregular crea grietas por tensión con el tiempo.

Olvidarse de la fase de vapor

Los conductos de ventilación y las líneas de condensado a menudo transportan vapores concentrados que son más agresivos que el líquido. Una tubería que maneja el líquido puede degradarse en el espacio de vapor.

Preguntas frecuentes: Tuberías resistentes a los químicos

¿Cuál es el material de tubería más resistente a los químicos?

PTFE es el material de tubería más resistente a los químicos, que puede manejar casi todos los ácidos, bases y disolventes hasta 260°C. Para la mayoría de las tuberías de drenaje industrial y de procesos, HDPE y PP proporcionan el mejor equilibrio entre resistencia química, costo y propiedades mecánicas.

¿Es resistente a los químicos la tubería de HDPE?

Sí. La tubería de HDPE resiste la mayoría de los ácidos, álcalis y sales en un rango de pH de 1 a 14. Se utiliza ampliamente para el drenaje de productos químicos, la recolección de lixiviados y los efluentes industriales. No resiste bien los ácidos oxidantes fuertes o algunos disolventes orgánicos.

¿Qué tipo de tubería es la mejor para el ácido sulfúrico?

PP y PVDF son buenas opciones para el ácido sulfúrico, dependiendo de la concentración y la temperatura. El HDPE resiste el ácido sulfúrico diluido a temperatura ambiente. El PVDF es preferible para el ácido sulfúrico caliente o de alta concentración.

¿Se puede soldar tubería de plástico resistente a los químicos?

Sí. Las tuberías de HDPE y PP se unen por fusión frontal, electrofusión o soldadura por extrusión. La fusión crea uniones monolíticas y sin fugas. El PVC y el CPVC se unen con cemento disolvente.

¿Cuánto tiempo dura la tubería resistente a los químicos?

Las tuberías químicas de HDPE y PP adecuadamente seleccionadas e instaladas pueden durar 50 años o más. La vida real depende de la concentración del químico, la temperatura, la tensión mecánica y la calidad de la instalación.

¿Cuál es la diferencia entre las tuberías químicas de HDPE y PP?

El HDPE es más flexible y resistente a los impactos, con un mejor rendimiento a bajas temperaturas. El PP es más rígido y soporta temperaturas más altas. El HDPE se elige a menudo para el drenaje enterrado y servicios de abrasión. El PP se elige para el drenaje de sustancias químicas calientes y las líneas de proceso sobre el suelo.

¿Son las tuberías químicas de plástico amigables con el medio ambiente?

Las tuberías químicas de plástico no se corroen, por lo que no liberan iones metálicos al medio ambiente. Se pueden reciclar al final de su vida útil. Su larga vida útil reduce los desechos de reemplazo en comparación con los sistemas metálicos en servicios corrosivos.

Conclusión: Elija la tubería resistente a las sustancias químicas adecuada para el trabajo

Las tuberías resistentes a las sustancias químicas protegen a las personas, los equipos y el medio ambiente de los fluidos corrosivos. El HDPE y el PP son los materiales más comunes para el drenaje industrial y la tubería de proceso. Resisten una amplia gama de sustancias químicas, son fáciles de instalar y duran décadas. El PVDF y el PTFE soportan las sustancias químicas más agresivas y las temperaturas más altas donde los polímeros estándar fallarían.

La elección adecuada depende de la compatibilidad química, la temperatura, la presión, el método de instalación y el costo total del ciclo de vida. Los sistemas de HDPE y PP soldados por fusión ofrecen un rendimiento sin fugas. En servicios corrosivos, es difícil igualarlos con tuberías de metal.

Para los fabricantes de tuberías, las tuberías resistentes a los químicos representan un mercado estable y de alta demanda. Qingdao Yongke Machinery fabrica el equipo de producción detrás de estos sistemas. Nuestra gama de productos incluye máquinas de tuberías de perfil espiral de HDPE, máquinas de tanques espirales de HDPE y líneas de extrusión de tuberías corrugadas de PP de alta velocidad. Las fabricamos en nuestra fábrica certificada por ISO en Qingdao, China.

Si está expandiendo su producción de tuberías hacia los mercados de drenaje químico, efluentes industriales o contención de corrosivos, contacte a nuestro equipo de ingeniería para obtener una cotización detallada y una consulta técnica.

Puntos clave a recordar:

• Haga coincidir el material de la tubería con el entorno químico, térmico y mecánico completo.

• Las tuberías químicas de HDPE y PP cubren la mayoría de las necesidades de drenaje y procesos industriales.

• La unión por fusión térmica crea uniones más fuertes y confiables que las conexiones mecánicas o pegadas.

• La correcta instalación, soporte e inspección prolongan la vida útil.

• Yongke Machinery suministra equipos de producción para sistemas de tuberías químicas resistentes a HDPE y PP.

Nuestro equipo puede ayudarte a seleccionar la línea de extrusión adecuada, el rango de diámetros y la configuración para tu mercado objetivo de tuberías químicas.
