Расчет жесткости труб: Практическое руководство для проектов труб большого диаметра

Муниципальный подрядчик в Юго-Восточной Азии установил трубу HDPE диаметром DN1200 мм для системы сточных вод, не выполнив полного расчета жесткости трубы. Через два сезона дождей произошло заметное деформирование, которое снизило пропускную способность и привело к образованию стоячей воды в нескольких соединениях. Стоимость ремонта составила более чем вдвое больше экономии на первоначальных материалах.

Если вы определяете, закупаете или устанавливаете трубы большого диаметра, вы, вероятно, столкнулись с той же проблемой: контролировать начальную стоимость материалов, обеспечивая при этом работоспособность трубы в течение десятилетий при воздействии грунта и транспортных нагрузок. Расчет жесткости трубы - это мост между этими двумя приоритетами. Он показывает, может ли профиль стенки трубы противостоять внешнему давлению без чрезмерного деформирования.

В этом руководстве вы узнаете, что на самом деле измеряет жесткость трубы, как работает классификация кольцевой жесткости, какие ключевые переменные влияют на результаты, и как применить расчет жесткости трубы к спиральным профилированным трубам HDPE/PP и другим термопластическим системам большого диаметра. Вы также увидите, где инженеры обычно допускают ошибки, и как их избежать.

Что на самом деле измеряет жесткость трубы

Жесткость трубы не является синонимом прочности материала. Она характеризует способность стенки трубы противостоять деформации при внешней нагрузке. Жесткая труба менее склонна к овального деформации. Гибкая труба более сильно деформируется под нагрузкой, но все еще может удовлетворительно выполнять свои функции, если окружающая почва обеспечивает поддержку.

В технических терминах жесткость трубы часто выражается в виде кольцевой жесткости (значение SN) или жесткости трубы (значение PS). Кольцевая жесткость измеряет силу, необходимую для деформации кольца трубы на 3% от ее диаметра, нормированную на единицу длины. Жесткость трубы определяется по результатам испытания на нагрузку между параллельными пластинами и выражается в фунтах на дюйм на дюйм или ньютонах на квадратный метр.

Для большинства гражданских и коммунальных инженеров класс кольцевой жесткости является более практичным показателем. Он фигурирует в стандартах, таких как EN 13476, ISO 9969 и ASTM D2412, и непосредственно влияет на технические характеристики труб из HDPE и PP с структурированной стенкой.

Кольцевая жесткость против жесткости трубы

Жесткость кольца (SN) и жесткость трубы (PS) оба описывают сопротивление деформации, но они не взаимозаменяемы.

• Жесткость кольца (SN): Измеряется в кН/м². Общие классы - SN4, SN8 и SN16. Используется тест на сжатие с постоянной скоростью на кольце трубы.

• Жесткость трубы (PS): Измеряется в кПа или фунтах на кв. дюйм. Основана на нагрузке между параллельными пластинами и обычно используется в нормах Северной Америки.

Два значения можно приблизительно оценить, но конвертация зависит от диаметра трубы, геометрии стенки и метода испытания. Для ясности при закупках всегда укажите нужный стандарт и класс, а не предполагайте эквивалентность.

Инженерное примечание: Труба DN1500 мм и труба DN400 мм могут иметь один и тот же класс SN8, но толщина стенки и геометрия профиля, необходимые для достижения этого класса, будут существенно отличаться.

Почему расчет жесткости трубы важен на месте работы

Расчет жесткости трубы важен, потому что он позволяет предсказать, насколько труба деформируется под воздействием отсыпки, грунтовых вод и живых нагрузок. Слишком большая деформация вызывает несколько проблем:

• Сниженная гидравлическая пропускная способность

• Несовмещение стыков и риск утечки

• Концентрация напряжений, ускоряющая рост трещин

• Долговременная ползучесть в термопластичных материалах

• Неудовлетворение критериям приема на проекте при передаче объекта

Большинство муниципальных спецификаций ограничивают вертикальное деформирование до 3 - 5% от диаметра трубы после установки. Для достижения этого лимита требуется правильное сочетание жесткости трубы, качества укладки, уплотнения и геометрии траншеи. Только труба - это только часть системы.

Предостерегающий пример из модернизации дренажа

В 2022 году подрядчик в Восточной Европе выбрал гофрированную трубу DN2000мм на основе низкой ставки. Труба соответствовала заявленным требованиям SN4, но инженер не проверил фактический модуль почвы или глубину укладки. После засыпки траншеи плохо уплотненным материалом труба деформировалась почти на 8% в первый год. Заказчик отказался принимать установку. Подрядчику пришлось производить разборку, перекладку и повторную установку отдельных участков.

Труба не обязательно была дефектной. Просто при расчете жесткости трубы не учитывались условия установки, специфичные для данного участка.

Основные факторы, влияющие на расчет жесткости трубы

Корректный расчет жесткости трубы учитывает не только стенку трубы. Это оценка на уровне системы, которая включает свойства материала, геометрию, нагрузку и опору почвы.

1. Свойства материала

Два наиболее важных параметра материала - модуль упругости при изгибе и коэффициент Пуассона.

• Модуль упругости при изгибе измеряет сопротивление материала изгибу. У HDPE он обычно находится в диапазоне от 800 до 1200 МПа. У PP он может варьироваться от 1200 до 1800 МПа в зависимости от марки и состава.

• Для термопластов коэффициент Пуассона обычно составляет около 0,4 - 0,45. Он влияет на то, как стенка трубы реагирует на комбинированные напряжения.

Эти значения изменяются в зависимости от температуры и длительности нагрузки. При долгосрочном расчете жесткости трубы следует использовать соответствующий показательный модуль, а не краткосрочное значение из технического паспорта.

2. Диаметр трубы и геометрия стенки

Более большие диаметры требуют больше материала или более эффективных профилей стенки для поддержания одного и того же класса жесткости. Труба DN5000 мм с классификацией SN8 требует существенно другого конструктивного дизайна стенки, чем труба DN600 мм с таким же рейтингом.

Спирально профилированная труба достигает жесткости за счет гофрированной или профилированной геометрии стенки, а не за счет толщины сплошной стенки. Форма профиля, высота ребер и расстояние между ними вносят вклад в момент инерции и, следовательно, в кольцевую жесткость.

3. Внешние нагрузки

Внешние нагрузки возникают из множества источников:

• Вес грунтового слоя сверху

• Давление грунтовых вод

• Перевозочные нагрузки при малой толщине покрытия

• Строительное оборудование во время засыпки траншеи

• Дополнительные нагрузки от соседних конструкций

Каждая нагрузка должна быть оценена для конкретной глубины погружения, ширины траншеи и поверхностных условий. Общие предположения часто приводят к недодизайну или переизбыточному дизайну.

4. Поддержка почвы

Почва не просто нагрузка. Корректно уплотненный откос обеспечивает боковую поддержку, которая значительно уменьшает деформацию трубы. Модуль реакции почвы (E') является важным параметром во многих моделях предсказания деформации. Недостаточная поддержка почвы может привести даже к чрезмерной деформации высокопрочной трубы.

Для гибких труб из ПЭВП и ПП взаимодействие почвы и трубы часто более важно, чем жесткость самой трубы. Институт пластиковых труб публикует технические отчеты и справочники, в которых детально объясняется это взаимодействие.

Расчет жесткости трубы: Как определить кольцевую жесткость трубы

Наиболее распространенный подход к расчету жесткости трубы сочетает стандартный кольцевой тест с уравнением проектирования заделки. Инженеры используют кольцевой тест для проверки трубы, а уравнение деформации - для предсказания ее работы в полевых условиях.

Тест на кольцевую жесткость (ISO 9969 / EN 1228)

В тесте на кольцевую жесткость трубное кольцо сжимается между двумя плоскими плитами с постоянной скоростью. В ходе теста измеряется усилие, необходимое для создания 3% вертикальной деформации. Результат вычисляется по формуле:

SN = (F / L) × (1 / Δy) × factor

Где:

• F = измеренная сила

• L = длина образца трубы

• Δy = вертикальное смещение (обычно 3% от диаметра)

• factor = специфическая для стандарта корректировка

Результат отображается в кН/м². Труба, которая достигает порога для SN8, доказала, что может выдерживать испытательную нагрузку без чрезмерного деформирования.

Расчет деформации заделанной трубы

Для прогнозирования на местности инженеры часто используют формулу Айовы или уравнение Спанглера для расчета деформации трубы:

Δy/D = (DL × K × Wc) / (EI/r³ + 0.061 × E')

Где:

• Δy/D = вертикальное смещение, разделенное на диаметр

• DL = коэффициент запаздывания деформации

• K = константа укладки

• Wc = нагрузка на единицу длины

• EI = жесткость стенки трубы

• r = средний радиус трубы

• E' = модуль реакции грунта

Это уравнение показывает, почему при расчете жесткости трубы необходимо учитывать поддержку грунта. Низкое значение EI все еще может обеспечить нужную работу, если E' высоко, а высокое значение EI не может компенсировать неудачное откатывание.

Упрощенный процесс проектирования

Практический рабочий процесс проектирования выглядит так:

1. Определите расчетные нагрузки на основе глубины укладки, уровня грунтовых вод и интенсивности движения.

2. Выберите допустимый предел деформации (часто 3 - 5%).

3. Оцените модуль упругости грунта на основе запланированного материала откатывания и степени уплотнения.

4. Рассчитайте необходимую жесткость трубы или кольцевую жесткость.

5. Выберите трубу с соответствующим рейтингом SN или PS.

6. Проверьте, что требования к монтажу можно выполнить на месте.

Классы жесткости труб: SN4, SN8 и SN16 - объяснение

Классы жесткости труб упрощают процесс расчета жесткости труб. Вместо расчета индивидуального значения для каждого проекта инженеры выбирают из стандартизованных классов кольцевой жесткости.

Жесткость трубы SN4

Для многих проектов с низкой нагрузкой расчет жесткости трубы покажет, что труба SN4 является достаточной. Труба SN4 имеет кольцевую жесткость не менее 4 кН/м². Она подходит для:

• Малоинтенсивных транспортных зон

• Глубокого укладки с хорошим грунтовым опорой

• Гравитационного дренажа с стабильными условиями траншеи

• Проектов, где стоимость является основным ограничением

Жесткость трубы SN8

Труба SN8 имеет кольцевую жесткость не менее 8 кН/м². Это наиболее распространенный класс для муниципальных дренажных и канализационных систем. Она обеспечивает баланс между стоимостью материала и характеристиками при умеренном трафике и переменных условиях откатывания.

Жесткость трубы SN16

Труба SN16 имеет кольцевую жесткость не менее 16 кН/м². Она используется для:

• Мелкого укладки под дорогами

• Больших транспортных нагрузок

• Плохих или переменных грунтовых условиях

• Зон с высоким гидростатическим давлением

Правильный класс зависит от случая нагрузки, а не от привычек. Выбор SN8 для каждого проекта может быть безопасным, но не всегда экономически целесообразным.

Вопросы кольцевой жесткости спиралеобразных профильных труб из ПЭВУ и ПП

Спиралеобразные профильные трубы используют конструкционный профиль стенки, чтобы достичь высокой кольцевой жесткости при использовании меньшего количества материала, чем у цельностенных труб. Этот дизайн особенно ценен для применений с большим диаметром, где только увеличение толщины стенки станет нецелесообразным.

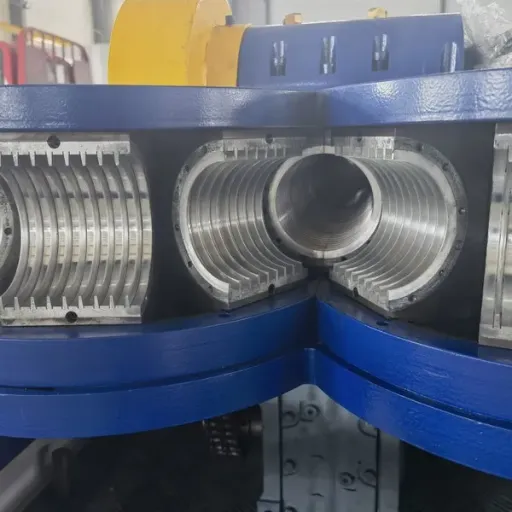

Станок для производства спиралеобразных профильных труб HDPE/PP компании Yongke Machinery производит трубы диаметром от DN300 мм до DN5000 мм с контролируемой геометрией профиля для обеспечения постоянной кольцевой жесткости. Высота профиля, расстояние между ребрами и качество сварки влияют на расчет конечной жесткости трубы.

Геометрия и жесткость профиля

Профиль конструкционной стенки ведет себя как балка при внешней нагрузке. Глубже профиль с оптимизированным расстоянием между ребрами увеличивает момент инерции. Однако при проектировании профиля также необходимо учитывать:

• Стабильность экструзии

• Сила сварки профиля в местах перекрытия

• Постепенное деформирование при длительной нагрузке

• Устойчивость к ударам при транспортировке

• Гидравлическая гладкость внутренней стенки

Хорошо спроектированный спиральный профиль может обеспечить SN8 или SN16 при больших диаметрах, сохраняя при этом гладкую внутреннюю поверхность для гидравлической эффективности.

Выбор материала: HDPE или PP

Выбор материала влияет на расчет жесткости трубы, так как HDPE и PP имеют разные значения модуля упругости при изгибе. Жесткость трубы из HDPE обычно ниже, чем у трубы из PP при той же геометрии профиля.

• HDPE: Более низкий модуль, более высокая гибкость, отличная химическая стойкость, хорошая ударная прочность

• Полипропилен (PP): Высокий модуль упругости, большая жесткость при повышенных температурах, меньшая масса, хорошая химическая стойкость

При одинаковой геометрии профиля трубы из полипропилена обычно имеют более высокую кольцевую жесткость, чем трубы из высокоплотного полиэтилена (HDPE). Однако выбор подходящего материала зависит от условий установки, химического состава транспортируемой жидкости и проектных характеристик. В нашей статье о сравнении спиралеобразных труб из HDPE и PP эта тема рассмотрена более подробно.

Общие ошибки при расчете жесткости труб

Даже опытные инженеры допускают ошибки при оценке жесткости труб. Вот наиболее распространенные ловушки.

1. Игнорирование долговременного ползучести

Термопласты подвержены ползучести под длительным нагрузкой. Труба, которая проходит кратковременный тест на кольцевую жесткость, может деформироваться больше в течение 50 лет. При расчете долговременной жесткости труб необходимо применять коэффициент снижения или использовать долговременный модуль, предоставленный поставщиком материала.

2. Переоценка опоры грунта

Предположение о высококачественном открове без проверки уплотнения на месте является рискованным. Плохая укладка, крупные комки или замороженные материалы могут снизить эффективный модуль упругости грунта до доли расчетного значения. Всегда укажите требования к уплотнению и проверяйте их во время строительства. То же самое относится к закупке оборудования: проверка ISO-стандартов производства перед покупкой снижает долговременный риск и обеспечивает стабильную работу оборудования.

3. Смешивание значений SN и PS

Указание "жесткости трубы", когда имеется в виду "жесткость кольца", может привести к несоответствию продуктов. Два метода испытаний дают связанные, но разные числа. Всегда обращайтесь к соответствующему стандарту.

4. Незнание нагрузок при установке

Проезд строительной техники над неукопанной или частично укопанной трубой может создать более высокие нагрузки, чем расчетная транспортная нагрузка. При расчете жесткости трубы должны учитываться временные строительные нагрузки, а не только конечные условия эксплуатации.

5. Выбор класса трубы по привычке

Обычно указывают SN8, но это не всегда необходимо. В глубоких, хорошо уплотненных траншеях с низким транспортным потоком SN4 может быть достаточным. В слабых грунтах под тяжелыми дорогами может потребоваться SN16 или выше. Расчет должен определять технические требования, а не традиция.

От расчета жесткости трубы до технических требований: практический рабочий процесс

Вот как перейти от расчета жесткости трубы к надежным техническим требованиям для вашего следующего проекта. Каждый шаг усиливает расчет жесткости трубы с учетом реальных ограничений.

1. Собирайте данные о площадке. Запишите глубину погружения, уровень грунтовых вод, тип и частоту движения транспортных средств, ширину траншеи и условия нативного грунта.

2. Определите пределы эксплуатации. Установите максимально допустимое отклонение и любые факторы безопасности, специфичные для проекта.

3. Оцените нагрузки. Вычислите грунтовую нагрузку, живую нагрузку и дополнительную нагрузку с использованием проектных стандартов или справочных материалов, таких как ASTM D2321.

4. Оцените грунтовую подушку. Выберите расчетное значение E' на основе запланированного материала для откатывания и уровня уплотнения. Будьте осторожны, если контроль на местности не определен.

5. Вычислите требуемую жесткость. Используйте уравнение Спанглера или программное обеспечение, специфичное для проекта, чтобы выполнить расчет жесткости трубы и определить требуемую жесткость трубы или кольцевую жесткость.

6. Выберите класс и материал трубы. Подберите рассчитанные требования к доступному классу SN. Убедитесь, что материал (HDPE, PP, PVC) соответствует химическим и термическим требованиям. Если вы также оцениваете производственное оборудование, наш гид по выбору производителя трубной машины описывает ключевые факторы, которые отличают надежных поставщиков от обычных торговых компаний.

7. Укажите требования к установке. Запишите требования к уплотнению, прокладке и откату, которые поддерживают проектные допущения.

8. Проверяйте во время строительства. Измеряйте деформацию после откату и еще раз перед передачей объекта. Корректируйте, если результаты превышают допустимые пределы.

Заключение

Расчет жесткости трубы не является абстрактным упражнением. Он напрямую влияет на то, будет ли закапываемая труба работать десятилетиями или станет источником затрат на обслуживание. Правильный расчет жесткости трубы на стадии составления спецификации предотвращает дорогостоящие неисправности в будущем.

Основные выводы:

• Кольцевая жесткость (SN) и жесткость трубы (PS) связаны, но не взаимозаменяемы. Укажите нужный стандарт.

• Модуль материала, диаметр трубы, геометрия профиля, внешние нагрузки и поддержка грунта все влияют на результат.

• Стандартные классы жесткости труб, такие как SN4, SN8 и SN16, упрощают выбор, но должны соответствовать фактическому случаю нагрузки.

• Трубы из ПЭВП и ПП с спиральным профилем эффективно достигают высокой жесткости за счет специально разработанных профилей стенки.

• Постепенное деформирование в течение длительного времени, нагрузки при установке и уплотнение почвы - это распространенные источники ошибок.
