Диаграмма скорости потока труб из HDPE: Руководство по инженерному подбору размеров

Система дренажа дождевой воды выглядела корректно на бумаге. Затем наступил первый сильный дождь, и вода затопила два квартала города. Мария Сантос, городской инженер, которая спроектировала линию, использовала стандартную таблицу определения диаметра труб, не учитывая фактическую гидравлическую способность ПЭВМ при данном диаметре и уклоне. В течение недели муниципалитет начал рассматривать планы по замене труб на более крупные.

Если вы проектируете или закупаете городскую систему дренажа, дождевой воды или канализации, вы, вероятно, сталкивались с той же проблемой: выбрать диаметр трубы, который обеспечит прохождение пикового потока воды, не перерасходуя бюджет. График расхода воды в трубах ПЭВМ - один из самых быстрых инструментов для оценки пропускной способности, но он работает только тогда, когда вы понимаете, что означают эти цифры и какие предположения лежат в их основе.

В этом руководстве вы узнаете, как читать график расхода воды в трубах ПЭВМ, какие факторы влияют на пропускную способность, как проверить цифры с помощью базовых гидравлических расчетов и где возникают распространенные ошибки при определении диаметра труб. Мы основываемся на стандартной практике гидравлического проектирования и 16-летнем опыте Yongke Machinery по поддержке производства крупноразмерных труб из ПЭВМ и ПП по всему миру.

Почему скорость потока HDPE-труб имеет значение для инфраструктуры большого диаметра

Скорость потока определяет, выполняется ли система дренажа или канализации в соответствии с проектом. Если труба имеет недостаточный размер, то существует риск перегрузки, наводнения или структурной перегрузки. Если же она имеет слишком большой размер, то вы платите за материал, земляные работы и установку, которые вам не нужны. Для проектов большого диаметра разница в стоимости между DN1200 мм и DN1500 мм может быть значительной, поэтому точность имеет значение.

HDPE- трубы широко используются в муниципальной инфраструктуре, так как они имеют гладкую внутреннюю поверхность, устойчивость к коррозии и структурную гибкость. Эти свойства напрямую влияют на гидравлические характеристики. Гладкая стенка уменьшает потери на трение, что означает, что HDPE- труба одного и того же диаметра часто может пропускать больше потока, чем альтернативы из бетона или гофрированного металла при одинаковом уклоне.

Муниципальные инженеры используют таблицы скорости потока HDPE- труб на различных этапах проекта: при предварительной оценке технико-экономической целесообразности, при детальном проектировании, при инженерном анализе стоимости и при закупках. Подрядчики также полагаются на них, когда проверяют, соответствует ли существующая спецификация труб реальным требованиям по сбросу.

Нужна производительность по производству труб для вашего следующего проекта? Узнайте о машинах для производства HDPE-спиральных профильных труб DN300–DN5000 мм от Yongke.

Инженерное примечание: всегда подтверждайте оценки расхода с помощью проектно-специфического гидравлического моделирования. Графики служат отправной точкой; окончательная проектировка должна ссылаться на местные стандарты проектирования, ожидаемые пиковые расходы и коэффициенты безопасности.

Что влияет на расход HDPE-труб?

График расхода не является универсальным. Одна и та же HDPE-труба диаметром DN800 мм может иметь очень разные производительности в зависимости от наклона, шероховатости, уровня заполнения и температуры жидкости. Перед использованием любого графика необходимо понять переменные, которые влияют на полученные цифры.

Диаметр трубы и площадь поперечного сечения

Производительность по потоку жидкости быстро увеличивается с увеличением диаметра. Поскольку площадь пропорциональна квадрату диаметра, удвоение диаметра трубы примерно увеличивает площадь поперечного сечения в четыре раза. В гравитационных системах эта нелинейная зависимость делает выбор диаметра самым эффективным инструментом для увеличения производительности.

Шероховатость внутренней поверхности

Полиэтилен высокой плотности (HDPE) имеет низкий коэффициент шероховатости Маннинга, обычно от 0,009 до 0,012 для полиэтиленовых труб с гладкой стенкой. Для сравнения, для бетонных труб часто используется значение n = 0,013, а для гофрированных металлических труб оно может варьироваться от n = 0,022 до 0,030. Чем ниже значение n, тем выше пропускная способность при одинаковом уклоне и диаметре.

Уклон трубы или гидравлический градиент

Течение под действием силы тяжести зависит от уклона. Более крутой градиент увеличивает скорость и расход. Большинство диаграмм предполагает определенный уклон, поэтому для сравнения пропускных способностей при разных градиентах требуется перерасчет или использование диаграммы с несколькими уклонами.

Глубина потока: полное и частичное заполнение

Многие диаграммы предполагают полное заполнение трубы. В канализационных и дождевых водостоках трубах редко полностью заполняются в нормальных условиях. Проектирование для частичного потока изменяет как площадь поперечного сечения, так и гидравлический радиус, поэтому фактическая пропускная способность при проектном расходе может отличаться от значений на диаграмме для полного потока.

Температура и свойства жидкости

Размеры труб из HDPE и поведение материала незначительно меняются с изменением температуры. Для водоснабжения и канализации в нормальных условиях эксплуатации влияние температуры на пропускную способность обычно невелико по сравнению с влиянием диаметра и уклона. Они становятся более значительными в системах под давлением или в экстремальных климатических условиях.

Таблица скорости потока труб из HDPE по диаметру

Ниже приведена таблица, которая дает оценочную полную пропускную способность труб из HDPE с гладкой стенкой, рассчитанную по уравнению Маннинга с n = 0,010. Значения показаны для двух общих уклонов: 0,5% и 1,0%. Используйте эти цифры для предварительного определения размеров и проверки технической возможности.

Эти значения предполагают, что круглый трубопровод заполнен жидкостью полностью, имеет равномерный уклон, чистую внутреннюю поверхность и не содержит препятствий. Для частичного потока или систем с изгибами, соединительными узлами и приспособлениями применяйте соответствующие гидравлические поправки. Для получения детальных рекомендаций по проектированию Руководство по полиэтиленовым трубам Института пластиковых труб содержит технические справочные материалы по гидравлическому проектированию полиэтиленовых труб.

Для инфраструктуры с большим диаметром переход от труб DN2000 мм к трубам DN3000 мм более чем удваивает пропускную способность при одинаковом уклоне. Именно поэтому выбор правильного диаметра на ранней стадии проектирования оказывает такое сильное влияние как на производительность, так и на стоимость.

Как рассчитать скорость потока HDPE-труб

Инженеры обычно используют два метода для проверки пропускной способности труб: уравнение Маннинга для свободного стока и уравнение Хейзена-Уильямса для напорного потока.

Уравнение Маннинга для свободного стока

Уравнение Маннинга является стандартным подходом для открытого стока и свободного стока в трубах:

Q = (1/n) × A × R^(2/3) × S^(1/2)

Где:

• Q = расход (м³/с)

• n = коэффициент шероховатости Маннинга

• A = площадь поперечного сечения потока (м²)

• R = гидравлический радиус (м), равный A, деленному на мокрую периметр

• S = уклон энергетического градиента (м/м)

Для полного заполнения круглой трубы:

• A = πD²/4

• R = D/4

Если вы знаете целевой расход и уклон, вы можете перегруппировать уравнение, чтобы найти требуемый диаметр. Таким образом, проектировщики проверяют, соответствует ли значение из таблицы требованиям проекта.

Уравнение Хейзена-Уильямса для напорного потока

Для систем распределения напорной воды часто используется уравнение Хейзена - Уильямса:

Q = 0.2785 × C × D^2.63 × S^0.54

Где:

• Q = расход (м³/с)

• C = коэффициент шероховатости Хейзена - Уильямса

• D = внутренний диаметр трубы (м)

• S = гидравлический наклон (м/м)

Для труб из ПЭВК значения C обычно находятся в диапазоне от 140 до 150, что отражает гладкую внутреннюю поверхность. Всегда используйте коэффициент, рекомендованный вашим проектным кодом или производителем труб. Руководство AWWA M55 по проектированию и установке труб из ПЭ является широко используемой авторитетной литературой для систем из полиэтилена под давлением.

Расчеты при неполном заполнении

Сливные каналы и водостоки обычно работают при неполном заполнении. Используйте график гидравлических характеристик для круглых труб, чтобы связать глубину неполного потока с скоростью и расходом. При заполнении примерно на 94% круглая труба достигает максимального расхода, так как гидравлический радиус начинает уменьшаться относительно увлажненной площади.

Хотите узнать, как эти диаметры подходят для вашего проекта? Исследуйте нашу линию производства HDPE-спиральных профильных труб DN300–DN5000 мм для изготовления труб большого диаметра.

Общие ошибки при использовании таблиц расхода

Даже хорошо составленная таблица расхода HDPE-труб может быть применена неправильно. Вот наиболее часто встречающиеся ошибки, с которыми сталкиваются инженеры и менеджеры по закупкам.

Предположение, что все таблицы используют одну и ту же шероховатость

Таблица, основанная на n = 0,009, покажет большую пропускную способность, чем та, которая основана на n = 0,012. Всегда проверяйте предположение о значении n по Маннингу перед сравнением значений. Для используемых или внутренне облицованных труб эффективная шероховатость может быть выше, чем у новых труб.

Пренебрежение фитингами, изгибами и соединительными узлами

Таблицы дают пропускную способность прямых труб. Каждый изгиб, люк, редуктор и тройник добавляют местные потери напора. В сетях большого диаметра эти потери могут существенно снизить пропускную способность системы, особенно при высоких скоростях.

Проектирование для полного потока в гравитационных системах

Дождевая канализация, работающая с полным наполнением, уже работает с перегрузкой. Правильная практика предполагает проектирование для частичного потока, обычно 50% - 75% от полной глубины при пиковых событиях, оставляя запас для мусора, осадка и будущих нагрузок.

Забывание о пределах скорости

Минимальная скорость предотвращает отложение осадков; максимальная скорость предотвращает эрозию и подмыв. Типичные диапазоны проектирования составляют от 0,6 м/с до 3,0 м/с для самотечных канализационных систем. Только пропускная способность не гарантирует здоровую систему.

Дэвид Оконкво, инженер проекта, работающий над расширением канализации в пригороде, узнал об этом на собственном опыте. Его команда подобрала трубу HDPE диаметром DN600 мм для обработки пикового стока в период дождливой погоды с крутым уклоном 2%. Пропускная способность была более чем достаточной, но в период сухой погоды скорость падала ниже 0,5 м/с.

Осадки отлагались в периоды низкого стока, и через 18 месяцев трубу пришлось очищать с помощью гидроабразивной очистки. В конце концов, в проекте был добавлен параллельный сливной канализационный сток, чтобы поддерживать самопромывающуюся скорость. Пропускная способность без контроля скорости привела к проблемам в эксплуатации.

Выбор диаметра перед подтверждением уклона

Уклон и диаметр взаимосвязаны. На ровной местности может потребоваться больший диаметр, чтобы достичь той же пропускной способности, которую могла бы обеспечить меньшая труба на более крутом уклоне. Всегда разрабатывайте уклон и диаметр вместе при планировании маршрута.

Расход воды в трубах из HDPE по сравнению с другими материалами труб

Одна из причин, по которой HDPE используется для дренажных систем большого диаметра, - это его превосходная гидравлическая эффективность. Гладкая внутренняя поверхность снижает трение, что приводит к большему пропускному способности или меньшему требуемому диаметру по сравнению с альтернативными материалами.

Этот эффективный преимущество означает, что труба HDPE диаметром DN1000 мм может обеспечить аналогичный пропускной способность, как и бетонная труба диаметром DN1200 мм в некоторых условиях. Для длинных трубопроводных проектов экономия на материалах, транспортировке и земляных работах на более низких участках может быть значительной.

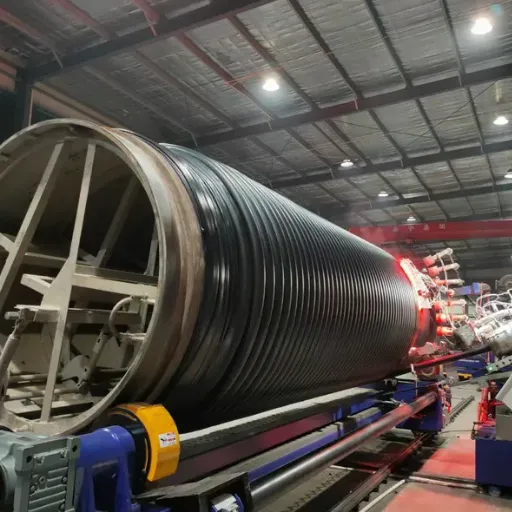

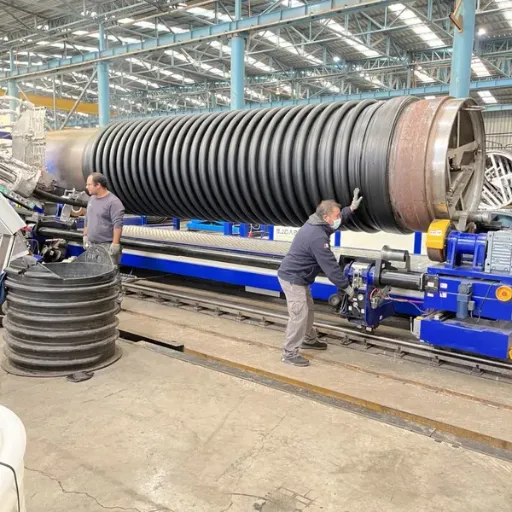

В Yongke Machinery мы производим машины для производства HDPE/PP спиралевидных профильных труб, которые изготавливают трубопроводы с конструкционной стенкой диаметром от DN300 мм до DN5000 мм. Спиралевидный профиль позволяет сохранить кольцевую жесткость и обеспечивает гидравлические преимущества гладкого внутреннего канала.

Как выбрать правильный диаметр HDPE трубы для вашего проекта

Диаграмма расхода является отправной точкой, а не окончательным техническим заданием. Следуйте данному процессу, чтобы перейти от диаграммы к проекту, готовому к закупке.

1. Определите проектный расход. Вычислите пиковый расход с использованием рационального метода, единичного гидрографа или критериев проектирования канализации, соответствующих вашему региону. Включите допуск на инфильтрацию и приток там, где это необходимо.

2. Установите ограничения по уклону. Проведите обследование маршрута и определите минимальный и максимальный допустимые уклоны. Уклон определяет скорость и пропускную способность.

3. Выберите коэффициент шероховатости. Используйте n = 0,010 для новых гладкостенных HDPE труб, если проектные стандарты или данные производителя не предусматривают иного.

4. Примените частичный поток в конструкции. Подберите размер трубы таким образом, чтобы проектный поток занимал от 50% до 75% полной глубины, в зависимости от проектных стандартов.

5. Проверьте пределы скорости. Убедитесь в минимальной самоочищающейся скорости и максимально допустимой скорости для материала трубы и основания.

6. Добавьте запас безопасности. Учтите будущее развитие, мусор, отложения и неопределенность в оценках пикового потока.

7. Подберите подходящий инструмент. Если вы планируете производить трубы на собственном предприятии, убедитесь, что ваш шпиндель и производственная линия охватывают целевой диапазон диаметров. Спиральные профилирующие машины для труб Yongke охватывают диаметры от OD200 мм до OD5000 мм с соответствующими наборами шпинделей.

Инженерное примечание: Для проектов с большим диаметром рассмотрите возможность производства труб на месте или в близлежащем предприятии. Производство на собственном предприятии с использованием производственной линии для HDPE-труб большого диаметра может снизить транспортные расходы и дать вам прямой контроль над графиками поставок.

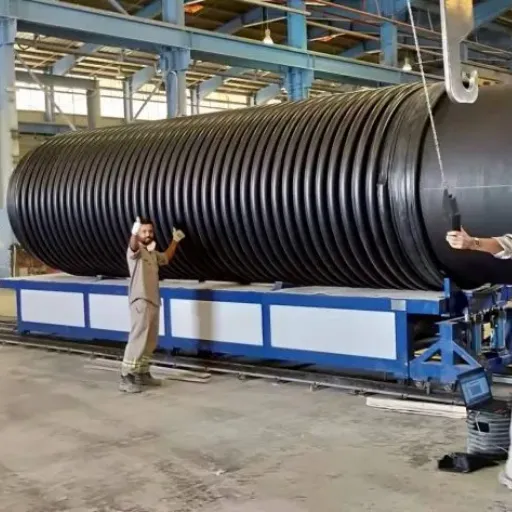

HDPE-трубы большого диаметра для муниципальных и промышленных применений

Требования к расходу воды варьируются в зависимости от применения. Муниципальные системы сточных вод часто нуждаются в емкости для краткосрочных пиковых событий, в то время как системы канализации проектируются для устойчивых ежедневных и пиковых потоков. Промышленные применения могут потребовать устойчивости к агрессивным стокам наряду с точной гидравлической емкостью.

Диапазон от DN300 мм до DN5000 мм охватывает большинство потребностей крупномасштабной инфраструктуры. Линии диаметром от DN300 мм до DN600 мм обрабатывают местные коллекторные дренажи и боковые канализационные трубы малого диаметра. Трубы диаметром от DN800 мм до DN1500 мм служат основными сточными и канализационными магистралями. Трубы диаметром DN2000 мм и более используются для основных перехватывающих канализаций, сбросов, трубопроводов и крупных систем удержания сточных вод.

Когда подрядчики могут произвести трубы этих диаметров локально, логистика проекта становится проще. Транспортировка трубы диаметром DN4000 мм на большие расстояния является дорогостоящей и сложной. Мобильная или стационарная линия производства спирально-фигурных труб может производить трубы на месте проекта или на региональном складе, сокращая логистические затраты и риск доставки.

Контрактная команда Ахмеда Фарука столкнулась именно с такой проблемой при строительстве прибрежного сточных водоотвода в 2024 году. Проект требовал 2,8 километра труб HDPE диаметром DN3000 мм, и доставка каждой 12-метровой секции от удаленного поставщика привела бы к блокировке узкой доступной дороги на несколько недель.

Вместо этого его команда установила линию производства спиральных труб на площадке для подготовки, находящейся в 15 километрах от места строительства. Они производили трубы по запросу, снизили транспортные повреждения и соответствовали графику установки день за днем. Локальный подход к производству снизил логистические расходы приблизительно на 30% и устранил риск задержек доставки в сезон дождей.

Готовы обсудить диаметр и требования к производству? Запросите индивидуальную квоту у инженерной команды Yongke Machinery.

Заключение

Диаграмма скорости потока труб HDPE - это практичный первый шаг в определении размеров муниципальных систем дренажа, сточных вод и канализации. Ключ состоит в том, чтобы использовать ее с правильными предположениями: шероховатость трубы, уклон, уровень заполнения и пределы скорости все влияют на то, соответствует ли значение из диаграммы реальности вашего проекта.

Основные выводы

• Гладкий внутренний слой ПЭВП обеспечивает ему более высокую пропускную способность, чем у бетона или гофрированного металла при одинаковом диаметре.

• Уравнение Маннинга является стандартным методом для проверки пропускной способности при гравитационном потоке.

• При проектировании гравитационных систем всегда учитывайте частичный поток, а не полное заполнение трубы.

• При планировании маршрута наклон и диаметр трубы должны быть разработаны совместно.

• Трубы ПЭВП большого диаметра часто можно произвести локально, чтобы уменьшить сложность логистики.

Если ваш проект предусматривает использование труб диаметром от DN300 мм до DN5000 мм, начните с четкой оценки расхода, подтвердите ее гидравлическими расчетами и выберите поставщика труб или производственное решение, соответствующее вашим техническим требованиям и графику. Обратитесь в Yongke Machinery для технического консультирования, получения технических характеристик оборудования или проектной сметы.
