Машин для экструзии пластиковых труб: Полное руководство по производству

Машинное оборудование для экструзии пластиковых труб представляет собой производственную систему, которая плавит термопластический полимер и пропускает его через профильный пресс-форма, чтобы создать непрерывную трубу. Эти машины преобразуют сырые полимерные гранулы в готовые трубы из ПЭВУ, ПП, ПВХ или ППР для водоснабжения, канализации, газопроводов и промышленных применений.

Что, если машина, которую вы купите сегодня, определит, будет ли ваш бизнес по производству труб развиваться в течение следующего десятилетия? В 2019 году Ахмед Хассан управлял небольшой торговой компанией в Каире, которая импортировала готовые трубы из ПЭВУ. Каждый рост цен и задержка доставки уменьшали его прибыль, поэтому он купил под ключ линию для экструзии труб из ПЭВУ от Yongke Machinery. В течение 18 месяцев его месячный выпуск достиг 180 тонн, а стоимость труб снизилась примерно на 30%.

Вот в чем сила правильной машины для экструзии пластиковых труб. Большинство покупателей начинают с сравнения цен, но реальное решение - это подбор экструзионной системы под ваш материал, диапазон диаметров, целевой выпуск и местные условия. К концу этого руководства вы поймете, как работает линия для экструзии труб, какие характеристики важны, и как избежать распространенных ошибок, которые превращают перспективное инвестирование в дорогостоящий урок. Мы рассмотрим процесс экструзии труб, типы машин, поведение материалов, критерии выбора и послепродажную поддержку.

Основные выводы

• Машина для экструзии пластиковых труб представляет собой комплексную производственную линию, которая преобразует полимерные гранулы в непрерывную трубу путем плавления, формования, охлаждения и резки.

• Общие конфигурации включают линии для производства труб с сплошной стенкой, гофрированных труб, труб с спиральным профилем и многослойных коэкструзионных линий для материалов HDPE, PP, PVC и PPR.

• Основные характеристики включают диаметр шнека, соотношение длины к диаметру (L/D), мощность экструдера, конструкцию головки разливочного инструмента, длину калибровки, тяговую силу и систему управления.

• Qingdao Yongke Machinery производит машины для производства труб с спиральным профилем из HDPE, линии для экструзии гофрированных труб из PP и связанное оборудование с диаметром от DN300 мм до DN5000 мм.

Что такое машина для экструзии пластиковых труб?

Машина для экструзии пластиковых труб не является отдельным устройством. Это скоординированная производственная линия для производства пластиковых труб, которая преобразует исходный термопласт в трубы с равномерной стенкой, постоянным диаметром и предсказуемыми механическими свойствами. Этот термин охватывает все, от небольшого лабораторного экструдера, производящего трубки диаметром DN20 мм, до линии для производства крупноразмерных труб с конструкционной стенкой диаметром DN4000 мм.

Основная идея проста. Моторный винт расплавляет гранулы полимера внутри нагретой камеры. Растворенный пластик течет через трубчатую головку. Горячая труба входит в систему калибровки и охлаждения, которая поддерживает размеры материала, пока он затвердевает.

В конце концов, тяговое устройство тянет трубу с контролируемой скоростью, а режущий инструмент разрезает ее на заданные длины.

Что отличает промышленную машину для экструзии труб от прототипа - это стабильность. Городские стандарты водоснабжения и газоснабжения требуют строгих допусков по размерам. Применения в канализации и дренаже требуют определенной кольцевой жесткости.

Давление в трубах должно соответствовать требованиям гидростатических испытаний. Каждый компонент линии должен работать вместе, чтобы достичь этих целей час за часом.

Если вы производите трубы для инфраструктурных проектов, ваши клиенты будут запрашивать сертификаты и отчеты о испытаниях. Qingdao Yongke Machinery производит линии для экструзии труб на нашем сертифицированном по ISO 9001, ISO 14001, ISO 45001 и CE предприятии в городе Qingdao, Китай. Свяжитесь с нашей отделом продаж, чтобы обсудить правильную машину для экструзии пластиковых труб для вашего целевого рынка.

Как работает машина для экструзии пластиковых труб

Понимание процесса экструзии труб помогает покупателям оценивать предложения и устранять проблемы в производстве. Каждая стадия влияет на конечное качество трубы.

Подача и сушка материала

Процесс начинается с полимеральных гранул или порошка. HDPE и PP имеют ограниченную гигроскопичность, но сушка все еще важна в влажных климатических условиях. Некоторые материалы, такие как PET или определенные инженерные полимеры, требуют интенсивной сушки. Материал подается из бункера в горловину экструдера, часто через дозирующее устройство, которое добавляет цветовой концентраат, УФ-стабилизатор или переработанный материал.

Для коэкструзии два или более экструдера подают разные слои материала в единую матрицу. Внутренний слой может быть изготовлен из чистого HDPE для обеспечения давления, в то время как внешний слой использует переработанный материал для экономии затрат.

Плавление и гомогенизация в экструдере

Одношнековый экструдер является сердцем большинства линий для экструзии труб. Шнек вращается внутри нагретого стакана, перемещая гранулы вперед, сжимая их, плавя и перемешивая расплав. Ключевые параметры включают:

• Диаметр шнека: Как правило, от 45 мм до 150 мм для трубопроводов, большие диаметры используются для больших труб и более высокой производительности

• Соотношение L/D: Соотношение длины к диаметру, обычно от 30:1 до 36:1, влияет на эффективность плавления и стабильность производительности

• Сжатие шнека: Определяет, насколько интенсивно шнек сжимает и плавит материал

• Зоны нагрева цилиндра: Несколько температурных зон по длине цилиндра позволяют постепенно плавить материал без его разложения

• Мощность привода: Мотор должен обеспечивать достаточный крутящий момент для достижения целевой производительности и учитывать вязкость материала

Хорошо спроектированный шнек для HDPE не обязательно будет эффективно работать с PP или PVC. Геометрия шнека, специфичная для материала, имеет значение.

Формирование через головку разливочного пресс-формы

Головка разливочного пресс-формы формирует расплавленную пластмассу в трубу. Для труб с сплошной стенкой используют разливочные пресс-формы с крестовинами или спиральными сердечниками, которые распределяют расплав вокруг центрального сердечника. Спиральные сердечники предпочтительны для больших диаметров, так как они уменьшают швы и улучшают равномерность стенки.

Размер зазора между матрицами, положение сердечника и температура матрицы определяют наружный диаметр и толщину стенки трубы. При изменении размеров трубы обычно требуется замена головки матрицы или, по крайней мере, инструментария матрицы.

Калибровка и охлаждение

После выхода из матрицы горячая труба должна сохранять заданные размеры в процессе охлаждения. Труба окружена вакуумной калибровочной втулкой с точно контролируемым водяным рукавом. Вакуум притягивает трубу к втулке. Затем труба проходит через водяной распылительный охлаждающий бак, чтобы охладиться до температуры, при которой ее можно обрабатывать.

Охлаждающая способность часто является узким местом производства. Длинные охлаждающие баки позволяют увеличить скорость подачи. Для труб с толстыми стенками время охлаждения особенно критично, так как остаточное тепло может привести к овальности или деформации.

Вытяжка и резка

Вытяжной узел вытягивает трубу из охлаждающего бака без ее деформации. Для труб с меньшим диаметром обычно используются ленточные вытяжки. Для крупных труб применяются гусеничные вытяжки с несколькими гусеницами. Скорость вытяжки должна точно синхронизироваться с производительностью экструдера, чтобы сохранить толщину стенки.

Затем резак нарезает трубу на стандартные длины. Планетарные пилы резают трубы большого диаметра без остановки линии. Летающие отрезные агрегаты используются для труб меньшего диаметра.

Типы экструзионных линий для пластиковых труб

Не каждая экструзионная машина для труб служит одной и той же рыночной нише. Правильная конфигурация зависит от типа трубы, диаметра и области применения.

Экструзионная линия для одностенных труб

Линии для одностенных труб производят однослойные трубы для водоснабжения, газораспределения и промышленных давлений. Монолитные HDPE-трубы широко используются для водоснабжения и газораспределения. Монолитные PP-R-трубы применяются для горячей и холодной водопроводки. Эти линии относительно просты, но требуют точного контроля температуры и давления.

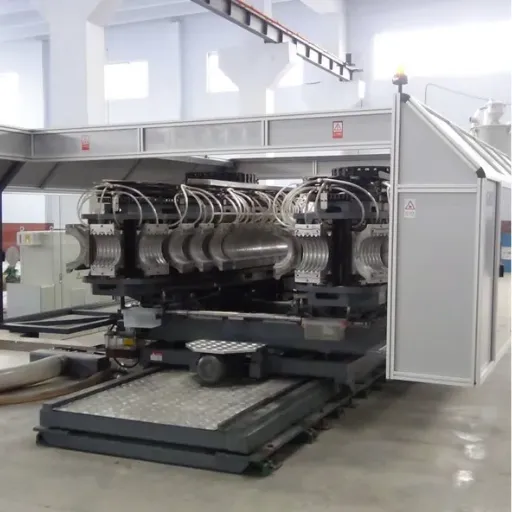

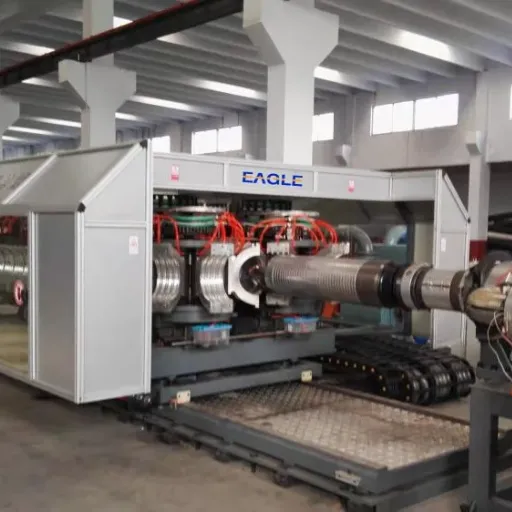

Экструзионная линия для гофрированных труб

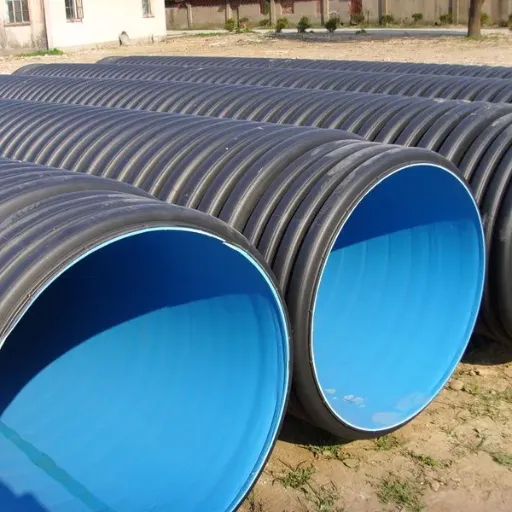

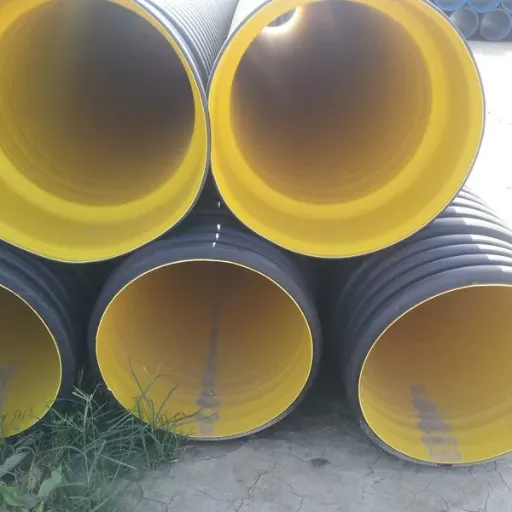

Линии для гофрированных труб производят двухстенные или одностенные гофрированные трубы для дренажа, канализации и защиты кабелей. Двухстенные PP- гофрированные трубы обладают высокой кольцевой жесткостью при низкой массе. Высокоскоростная экструзионная линия для PP- гофрированных труб компании Yongke Machinery производит внутренние гофрированные трубы со скоростью до 15 метров в минуту.

Spiral Profile Pipe Extrusion Line

Спиральные профилирующие машины производят трубопроводы с структурной стенкой большего диаметра путем спиральной намотки экструдированной профилированной полосы. Эта технология охватывает диаметры от DN300 мм до DN5000 мм, которые экономически недостижимы для экструзии сплошной стенки. Машина для производства HDPE-спиральных профильных труб компании Yongke Machinery используется на рынках муниципальных сточных вод, дождевых вод и промышленного дренажа. Для производителей, которые также работают на рынках химических контейнеров и резервуаров, компания Yongke Machinery предлагает машину для производства HDPE-спиральных резервуаров, построенную на той же технологии спиральной намотки.

Multi-Layer and Co-Extrusion Lines

Многослойные линии объединяют новые и переработанные материалы или добавляют функциональные слои, такие как кислородные барьеры. Коэкструзия требует нескольких экструдеров, многоканального пресс-формы и точного контроля соотношения слоев. Эти линии стоят дороже, но снижают стоимость материалов и соответствуют требованиям устойчивого развития.

PVC and CPVC Pipe Extrusion Lines

При экструзии PVC-труб используются двухшнековые экструдеры, так как PVC-порошок требует другого способа смешивания и сдвига. CPVC содержит хлор для повышенной термоустойчивости. Эти линии широко применяются для водоснабжения, дренажа и электроканалов. Технология двухшнековых экструдеров существенно отличается от технологии одношнековых экструдеров для HDPE или PP.

Поведение материала в экструзионной машине для пластиковых труб

Полимер, который вы обрабатываете, определяет все решения по выбору машины. Каждый материал имеет свою температуру плавления, вязкость, усадку и поведение при охлаждении.

HDPE (Полиэтилен высокой плотности)

HDPE является терпимым, прочным и широко используемым. Экструзионная машина для труб из HDPE является стандартным выбором для производства водопроводных, газопроводных и дренажных труб. Грейды PE80 и PE100 обычно используются для труб под давлением. HDPE значительно усаджается при охлаждении, поэтому калибровка и охлаждение должны быть хорошо контролируемыми.

Соединение осуществляется методом стыкового сварки или электронаплавки, что создает монолитные соединения. Для получения рекомендаций по давлению и химической стойкости обратитесь к стандарту ISO 4427 и Институту пластиковых труб.

PP (Полипропилен)

PP имеет более высокую жесткость и термостойкость, чем HDPE. Экструзионная машина для труб из PP является хорошим выбором для горячих дренажных, химических сточных и гофрированных дренажных труб. PP кристаллизуется быстрее, чем HDPE, поэтому параметры охлаждения и протяжки различаются. Грейды полипропилена с высоким модулем упругости могут обеспечить более высокую кольцевую жесткость при более тонких стенках.

PVC (Поливинилхлорид)

Поливинилхлорид экономичен и прочный, но требует тщательного контроля температуры, чтобы избежать деградации. Двухшнековые экструдеры смешивают ПВХ с стабилизаторами и смазочными материалами во время процесса экструзии. Стандарты для ПВХ-давленных труб, такие как ASTM D1785, определяют соотношения размеров и классы давления.

PPR (Рандомный сополимер полипропилена)

Трубы из PPR используются для сантехнических систем горячей и холодной воды. Они требуют более высоких температур экструзии, чем трубчатые материалы PP-HM для дренажных систем, и различные системы фузионного соединения. Трубопроводы из PPR популярны на рынке жилых и коммерческих зданий.

Переработанные и смешанные материалы

Многие производители труб сейчас используют переработанный HDPE или PP в несжимаемых слоях. Наши системы коэкструзии могут обрабатывать смеси с до 80% переработанного материала в наружных слоях, сохраняя при этом чистый материал в структурном слое. Это снижает стоимость материалов и соответствует требованиям проектов по развитию циклической экономики.

Основные характеристики для оценки при покупке трубного экструдера

Когда вы сравниваете предложения на трубопрокатные машины, не останавливайтесь на фотографиях из брошюр. Эти характеристики определяют реальную производительность.

Производительность и скорость линии

Производительность обычно выражается в килограммах в час или метрах в минуту. Линия для производства HDPE-монолитных труб диаметром DN110 мм с экструдером диаметром 90 мм может производить 250 - 350 кг/час. Линия для производства спиральных профильных труб диаметром DN800 мм с экструдером диаметром 120 мм может производить 200 - 400 кг/час в зависимости от структуры стенки. Всегда запрашивайте данные о производительности для конкретного диаметра труб, а не только максимальную производительность экструдера.

Диапазон диаметров

Машина, оптимизированная для производства сантехнических труб диаметром DN20 - DN110 мм, не будет эффективно производить дренажные трубы диаметром DN1200 мм. Убедитесь, что экструдер, штамп, калибровочная втулка, тянущее устройство и резак могут обработать весь целевой диапазон диаметров. Некоторые линии позволяют быстро заменять инструменты; другие требуют отдельных штампов. Для получения рекомендаций по подбору диаметра в соответствии с применением см. наш гид по выбору диаметра труб.

Автоматизация и управление

Современные линии используют управление ПЛК с сенсорными ЧПУ-интерфейсами. Хранение рецептов, автоматическое управление диаметром и ведение журнала производственных данных снижают ошибки оператора. Возможность дистанционного диагностирования ценна для международных покупателей, которые не могут ждать, пока прилетит инженер.

Выбор правильной машины для экструзии пластиковых труб для вашего производства

Выбор линии для экструзии труб - это важное решение, которое влияет на вашу структуру затрат на протяжении многих лет. Следуйте систематическому процессу.

Определите ваш ассортимент продукции

Перечислите типы труб, диаметры и материалы, которые вы планируете производить в первые три года. Если вы выполняете муниципальные контракты на канализацию, то линия для производства спиралевидных профилей практически обязательна. Если вы фокусируетесь на строительных системах водоснабжения и канализации, то линия для производства PPR или PVC труб имеет больше смысла. Смешанный ассортимент продукции может оправдать использование многослойной или многоцелевой линии.

Соответствие производительности рыночному спросу

Рассчитайте необходимый годовой тоннаж и пиковый суточный выпуск. Избыточная мощность экструдера приводит к потере энергии и капитала. Недостаточная мощность не позволяет выполнить крупные контракты. Запрашивайте у поставщиков гарантии по производительности при заданных параметрах труб, а не только максимальные теоретические показатели.

Учтите гибкость по материалам

Если вы планируете обрабатывать как HDPE, так и PP, укажите шнек и головку, разработанные для полиолефинов. Если вы также хотите обрабатывать PVC, то, вероятно, вам понадобится отдельная двухшнековая линия. Не многие односшнековые линии хорошо обрабатывают как полиолефины, так и PVC.

План по площади и коммуникациям

Полная линия экструзии труб может иметь длину от 20 до 60 метров, включая экструдер, головку разливочного пресс-формы, калибровочную ванну, охлаждающую ванну, тянущее устройство и резак. Проверьте высоту потолка для доступа крана, мощность электроснабжения, наличие охлаждающей воды и потребность в сжатом воздухе.

Бюджет помимо машины

Цена машины - это только часть общего инвестирования. Включите в него стоимость штампов и инструмента, системы обработки материалов, оборудование для контроля качества, запасные части, установку, обучение, доставку и таможенные пошлины. Линия, которая выглядит дешевле по смете, может стать дороже, как только будут добавлены эти позиции.

В 2021 году Мария Лопес управляла небольшим бизнесом по распределению труб в Колумбии. Она хотела организовать местное производство гофрированных дренажных труб из ПП. Мария сравнила две сметы.

Одна из них была на 15% дешевле, но не включала систему вакуумного формования и использовала обычный шнек. Она выбрала линию Yongke Machinery, так как она включала высокоскоростную линию экструзии гофрированных труб из ПП с соответствующим инструментом и обучением по технологии. Ее линия достигла проектной производительности в течение двух недель после пуска в эксплуатацию. В течение года она добавила трех новых муниципальных клиентов.

Установка, обучение и послепродажная поддержка

Трубопрокатное оборудование создает ценность только при правильной установке и хорошей эксплуатации. Уважаемые поставщики предоставляют:

• Надзор за механической и электрической установкой: Опытный инженер проверяет выравнивание, горизонталь и проводку

• Обучение технологии: Операторы изучают настройки экструдера, настройку шнека, калибровку и устранение неисправностей

• Техническая документация: Инструкции, электрические схемы, списки запасных частей и технологические параметры

• Удаленная поддержка: Видеозвонки и сообщения для быстрого диагностирования

• Программа запасных частей: Быстрая отправка шнеков, цилиндров, нагревателей и износимых частей

В Qingdao Yongke Machinery мы предоставляем полную техническую документацию и удалённую консультацию для каждой линии. Наше оборудование изготавливается на нашем ISO-цертифицированном заводе в городе Циндао, Китай. Возможно предоставление на-site поддержки при установке, в зависимости от объема проекта и местоположения. Наша инженерная команда доступна по WhatsApp по номеру +86-13583232887 и по электронной почте machinery@eaglegroup.cn.

Общие ошибки, которые нужно избегать

Производители промышленных труб часто сталкиваются с одними и теми же проблемами при покупке или эксплуатации экструзионного оборудования.

Покупка только по цене

Машина с самой низкой ценой может иметь более легкие рамы, стандартные шнеки или недостаточно мощные системы охлаждения. Эти компромиссы проявятся позже в виде низкой точности, частых простоев и короткого срока службы шнека.

Недостаточная мощность экструдера

Экструдер, который слишком мал для вашего целевого выхода, будет работать под максимальной нагрузкой постоянно. Это увеличивает износ и снижает качество расплава. Выбирайте экструдер с учетом вашего типичного производства плюс разумный запас для роста.

Неучет дизайна головки матрицы

Головка матрицы, которая подходит для одного диаметра, может не подходить для другого. Убедитесь, что поставщик имеет опыт работы с вашими целевыми размерами труб и материалом. Запросите образцы труб или рекомендации.

Неучет охлаждающей способности

Недостаточное охлаждение вызывает овальность, искривление и низкую скорость линии. Особенно в тропических климатических условиях нужны большие охлаждающие баки и надежное холодное вода.

Пропуск обучения операторов

Даже хорошая машина производит брак, если операторы не понимают температурные профили, синхронизацию протяжки и настройку шнека. Вложите деньги в обучение от поставщика.

Пренебрежение запасными частями

Шнеки, стволы, нагреватели и контакторы изнашиваются. Если запасные части доставляются недели, каждая поломка обходится дорого. Выберите поставщика с документированными запасными частями и быстрой логистикой.

Часто задаваемые вопросы: машины для экструзии пластиковых труб

Что такое машина для экструзии пластиковых труб?

Машина для экструзии пластиковых труб представляет собой производственную линию, которая плавит термопластический материал и экструдирует его через профилированное отверстие для образования непрерывной трубы. Типичная линия включает экструдер, головку, системы калибровки и охлаждения, блок протяжки и резак.

Какие материалы может обрабатывать машина для экструзии труб?

Общие материалы включают HDPE, PP, PVC, CPVC, PPR и различные переработанные или смешанные соединения. Конструкция шнека, температура ствола и головка экструдера должны соответствовать материалу.

Сколько стоит машина для экструзии пластиковых труб?

Цены варьируются от примерно 50 000 долларов США за небольшую одношнековую линию до более 500 000 долларов США за линию для экструзии спиралевидного профиля большого диаметра или многослойную коэкструзионную линию. Общий инвестиционный объем зависит от диапазона диаметров, производительности, степени автоматизации и оснастки.

Какая разница между одношнековой и двухшнековой машиной для экструзии труб?

Одношнековые экструдеры являются стандартными для труб из ПЭВУ, ПП и большинства полиолефиновых труб. Двухшнековые экструдеры используются для обработки ПВХ и других материалов, которые требуют смешивания, более высокого сдвига или подачи порошков.

Как выбрать правильный размер экструдера?

Подберите размер экструдера в соответствии с целевой производительностью в кг/час, диаметром трубы и вязкостью материала. Поставщик с опытом работы в вашей области применения может рассчитать необходимый диаметр шнека, мощность двигателя и размер головки пресс-формы.

Может ли одна машина для экструзии труб производить трубы разных размеров?

Да, в пределах ее проектного диапазона. Производители меняют оснастку пресс-форм, калибровочные втулки и тяговые ленты для изменения размеров. Большие изменения, например, от DN110 мм до DN800 мм, обычно требуют другой линии.

Заключение: Инвестируйте в правильную машину для экструзии пластиковых труб

Машина для экструзии пластиковых труб является основой любого производства труб. Правильная линия преобразует полимерные гранулы в качественные, сертифицированные трубы. Неправильная линия становится источником отходов, простоев и потерянных контрактов.

Начните с определения целевых размеров труб, материалов и производительности. Затем оцените экструдер, головку разливочного пресс-формы, систему охлаждения и систему управления как единый комплекс. Поддержка при установке, обучение операторов и доступность запасных частей важны столько же, сколько и сама машина.

Для производителей, которые хотят расширить производство или войти в рынок, Qingdao Yongke Machinery предлагает широкий ассортимент экструзионного оборудования. Наша машина для производства HDPE-спиральных профильных труб обрабатывает диаметры от DN300 мм до DN5000 мм для крупноразмерных дренажных и контейнерных труб. Наша линия для экструзии высокоскоростных ПП- гофрированных труб обеспечивает необходимую производительность для рынков дренажа и кабельной защиты.

Если вы планируете новый участок по производству труб, свяжитесь с нашей инженерной группой для получения подробной коммерческой предложения и технической консультации. Мы поможем подобрать правильную машину для экструзии пластиковых труб, соответствующую вашему материалу, диапазону диаметров и целям производства.

Важные моменты, которые необходимо запомнить:

• Линия экструзии труб является интегрированной системой, а не отдельным экструдером.

• Выбор материала определяет конструкцию шнека, температуры и инструмент.

• Мощность охлаждения, тяговое усилие и тип резака должны соответствовать размеру вашей трубы.

• Yongke Machinery изготавливает экструзионное оборудование, сертифицированное по стандартам ISO и CE, для мировых производителей труб.
